申请日2011.11.23
公开(公告)日2013.06.05
IPC分类号C02F9/02; C02F1/44; C02F103/16
摘要
一种电镀镀铬废水全膜法处理方法，它的处理步骤为1)漂洗：电镀镀铬的零件经镀铬的泳液槽电镀后进入漂洗槽进行清水漂洗，获得漂洗液，(2)砂滤：漂洗槽内的漂洗液经过砂滤罐处理，去除含铬的漂洗液中的悬浮物、胶体、絮凝提、泥沙、铁锈等物质，获得砂滤夜，(3)中空纤维超滤膜处理，(4)反渗透处理，用反渗透设备对清液进行反渗透浓缩液处理;(5)循环操作以上步骤;本发明的优点如下：解决了传统的化学沉淀法处理所带来的二次污染等问题，其次也解决了六价铬离子对膜氧化降解的问题，满足了国家新一级的排放标准;整个工艺流程操作简单、方便，且整个工艺内废水都是处在循环利用的状态下，完全不排放到外界中，整个工艺能达到零排放的标准。
权利要求书
1.一种电镀镀铬废水全膜法处理方法，其特征在于：处理步骤为：
(1)漂洗：电镀镀铬的零件经镀铬的泳液槽电镀后进入漂洗槽进行清水漂洗，获得漂洗液;
(2)砂滤：漂洗槽内的漂洗液经过砂滤罐处理，去除含铬的漂洗液中的悬浮物、胶体、絮 凝提、泥沙、铁锈等物质，获得砂滤夜;
(3)中空纤维超滤膜处理：将砂滤液进入90*1000mm的中空纤维膜组件，在温度≤60℃， 压力在≤6bar的工作条件下去除里面的大分子胶体、蛋白质、微生物和大分子有机物质， 获得清液;
(4)反渗透处理：用反渗透设备对清液进行反渗透浓缩液处理，具体步骤如下：
①将清液进行一级反渗透膜组件处理，并在压力≤35bar，温度≤40℃的条件下进行处理， 所有的六价铬离子都在浓缩侧，清液在出水端，
②出水端的清液则继续进入到二级反渗透膜组件中，在压力≤35bar，温度≤40℃的条件下 进行再浓缩，
③再将一小部分的六价铬离子进行再浓缩，使二级反渗透膜出水的电导率控制在国家重金属 要求范围以下，且完全能够重返回电镀漂洗槽中进行再利用，
④二级反渗透膜的浓缩液内还含有微量的六价铬离子，将其返还到一级反渗透膜组件中对其 进行再处理;
(5)循环操作以上步骤。
2.如权利要求1所述的一种电镀镀铬废水全膜法处理方法，其特征在于：步骤(2)中所述 的砂滤罐内部装有石英砂、活性炭。
3.如权利要求1所述的一种电镀镀铬废水全膜法处理方法，其特征在于：所述的砂滤罐的 工作环境参数是：工作温度在5～60℃，工作压力≤0.6Mpa，进水水压≥0.04MPa，反冲洗进 水水压≥0.15MPa，进出口压差在0.01～0.015Mpa。
说明书
一种电镀镀铬废水全膜法处理方法
技术领域：
本发明涉及废水处理领域，具体涉及一种电镀镀铬废水全膜法处理方法。
背景技术：
目前在工业废水处理领域中，特别是电镀废水的处理中，主要采用的方法还是化学沉淀 法，其处理后的水还要再进行废水处理才能达到国家新一级的排放标准，在电镀中的镍、铜 等电镀废水虽然也有开始采用膜法处理的工艺，但是由于铬的强氧化性的化学因素制约，膜 法处理镀铬废水一直受到限制，很难解决化学沉淀法处理所带来的二次污染等问题，以及六 价铬离子对膜氧化降解的问题，不能够达到理想的零排放标准，对环境有一定的负面影响。
发明内容：
本发明提供一种电镀镀铬废水全膜法处理方法，在这种工艺流程的长期运营下，一级反 渗透膜组件内浓缩的六价铬离子则能达到铬离子泳液标准的含量，完全能够达到离子返还到 泳液槽进行再利用的标准，解决了传统的化学沉淀法处理所带来的二次污染等问题，其次也 解决了六价铬离子对膜氧化降解的问题，完全能达到理想的零排放标准，满足了国家新一级 的排放标准。

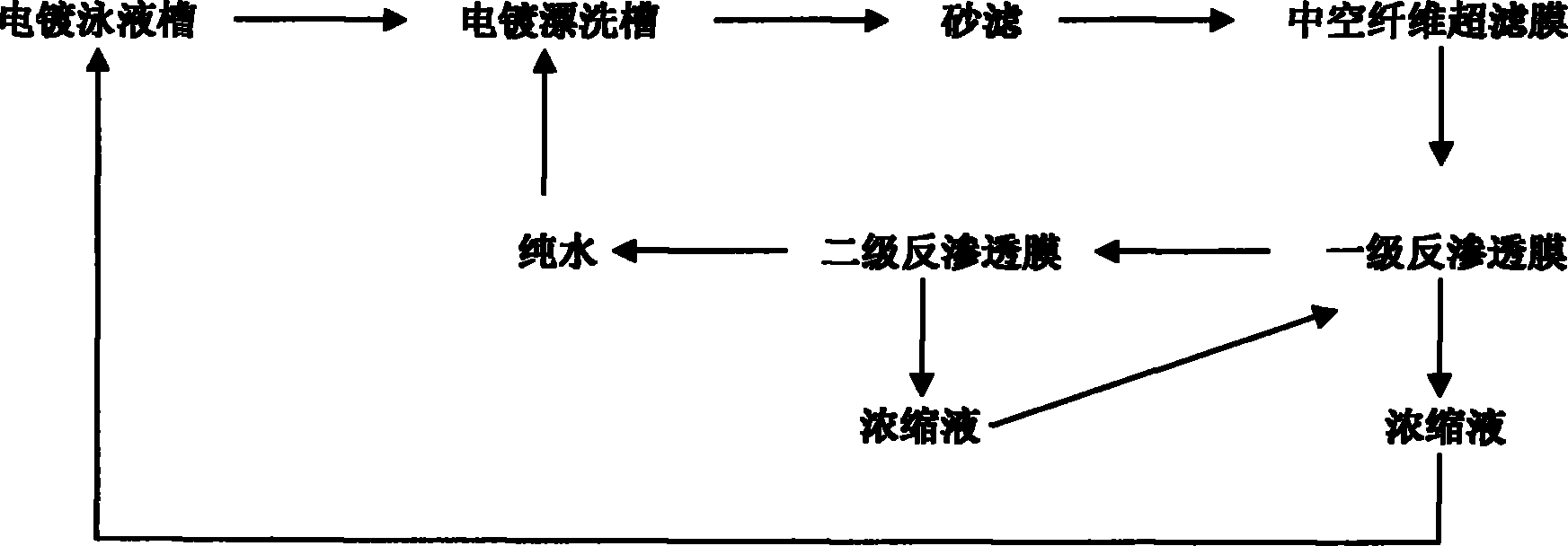

为了解决背景技术所存在的问题，本发明是采用以下技术方案：一种电镀镀铬废水全膜 法处理方法，处理步骤为：
(1)漂洗：电镀镀铬的零件经镀铬的泳液槽电镀后进入漂洗槽进行清水漂洗，获得漂洗液;
(2)砂滤：漂洗槽内的漂洗液经过砂滤罐处理，去除含铬的漂洗液中的悬浮物、胶体、絮 凝提、泥沙、铁锈等物质，获得砂滤夜;
(3)中空纤维超滤膜处理：将砂滤夜进入90*1000mm的中空纤维膜组件，在温度≤60℃， 压力在≤6bar的工作条件下去除里面的大分子胶体、蛋白质、微生物和大分子有机物质， 获得清液;
(4)反渗透处理：用反渗透设备对清液进行反渗透浓缩液处理，具体步骤如下：
①将清液进行一级反渗透膜组件处理，并在压力≤35bar，温度≤40℃的条件下进行处理， 所有的六价铬离子都在浓缩侧，清液在出水端，
②出水端的清液则继续进入到二级反渗透膜组件中，在压力≤35bar，温度≤40℃的条件下 进行再浓缩，
③再将一小部分的六价铬离子进行再浓缩，使二级反渗透膜出水的电导率控制在国家重金属 要求范围以下，且完全能够重返回电镀漂洗槽中进行再利用，
④二级反渗透膜的浓缩液内还含有微量的六价铬离子，将其返还到一级反渗透膜组件中对其 进行再处理;
(5)循环操作以上步骤即可。
步骤(2)中所述的砂滤罐内部装有石英砂、活性炭。
所述的砂滤罐的工作环境参数是：工作温度在5～60℃，工作压力≤0.6Mpa，进水水压 ≥0.04MPa，反冲洗进水水压≥0.15MPa，进出口压差在0.01～0.015Mpa。
本发明具有以下有益效果：在长期的运营下，一级反渗透膜组件内浓缩的六价铬离子则 能达到铬离子泳液标准的含量，完全能够达到离子返还到泳液槽进行再利用的标准，解决了 传统的化学沉淀法处理所带来的二次污染等问题，其次也解决了六价铬离子对膜氧化降解的 问题，满足了国家新一级的排放标准;整个工艺流程操作简单、方便，且整个工艺内废水都 是处在循环利用的状态下，完全不排放到外界中，整个工艺能达到零排放的标准。
