申请日2012.02.14
公开(公告)日2012.07.11
IPC分类号E03F5/22
摘要
浸泡式机械清扫滤面的污水过滤取水装置，它涉及一种污水源热泵系统的防堵塞取水装置，以解决现有污水源热泵系统中，污水泵、取水口底阀、管道及换热设备无法实施防堵塞保护的问题。本发明包括滤筒、取水管、驱动装置、至少一个清扫环、至少一个清污器和至少两个连杆，所述滤筒为封闭的圆柱体，所述滤筒上端面的开口与取水管连接，滤筒的侧壁上设有数个滤孔，至少一个清扫环套装在滤筒的外壁上，清污器沿清扫环的内壁设置，清污器的内径比滤筒外径大2mm～6mm，至少两个连杆均布设置在清扫环的外壁处，且每个连杆的一端与清扫环连接，每个连杆的另一端与驱动装置连接。本发明用于污水源热泵系统的污水取水。
权利要求书

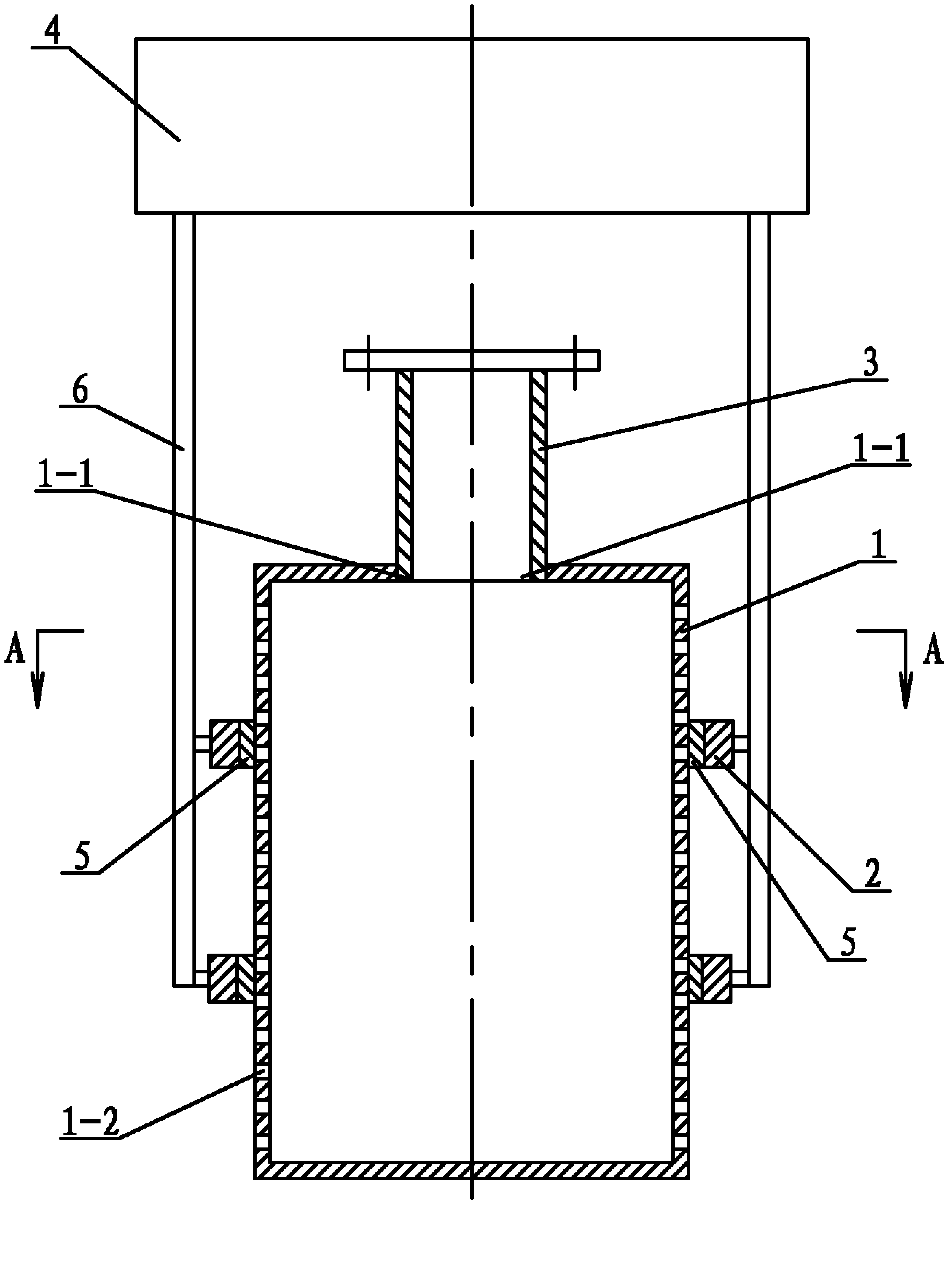

1.一种浸泡式机械清扫滤面的污水过滤取水装置，其特征在于：所述装置包括滤筒(1)、 取水管(3)、驱动装置(4)、至少一个清扫环(2)、至少一个清污器(5)和至少两个连杆 (6)，所述滤筒(1)为封闭的圆柱体，所述滤筒(1)上端面的开口(1-1)与取水管(3) 连接，滤筒(1)的侧壁上设有数个滤孔(1-2)，至少一个清扫环(2)套装在滤筒(1)的 外壁上，清污器(5)沿清扫环(2)的内壁设置，清污器(5)的内径比滤筒(1)外径大 2mm～6mm，至少两个连杆(6)均布设置在清扫环(2)的外壁处，且每个连杆(6)的一 端与清扫环(2)连接，每个连杆(6)的另一端与驱动装置(4)连接。
2.根据权利要求1所述浸泡式机械清扫滤面的污水过滤取水装置，其特征在于：所述 连杆(6)的数量为(4)个，四个连杆(6)沿同一圆周均布设置。
3.根据权利要求1或2所述浸泡式机械清扫滤面的污水过滤取水装置，其特征在于： 所述清扫环(2)的数量为2～4个，每个清扫环(2)的内壁设置一个清污器(5)。
4.根据权利要求3所述浸泡式机械清扫滤面的污水过滤取水装置，其特征在于：所述 清污器(5)为毛刷或橡胶。
5.根据权利要求4所述浸泡式机械清扫滤面的污水过滤取水装置，其特征在于：所述 装置还包括底阀(7)，所述取水管(3)的下端伸入至所述滤筒(1)内，所述底阀(7)安 装在取水管(3)的底部。
6.根据权利要求4所述浸泡式机械清扫滤面的污水过滤取水装置，其特征在于：所述 装置还包括至少两个导杆(8)和至少四个导环(9)，每个连杆(6)配有一个导杆(8)和 两个导环(9)，该两个导环(9)上下正对设置，导杆(8)安装在滤筒(1)上，上、下正 对设置的两个导环(9)其中一个安装在导杆(8)上，上、下正对设置的两个导环(9)其 中另一个安装在滤筒(1)上。
7.根据权利要求4所述浸泡式机械清扫滤面的污水过滤取水装置，其特征在于：所述 装置还包括支撑件(10)和两个支座(11)，支撑件(10)垂直设置在滤筒(1)底面的外 壁上，两个支座(11)分别支撑在支撑件(10)和取水管(3)上。
说明书
浸泡式机械清扫滤面的污水过滤取水装置
技术领域
本发明涉及一种污水源热泵系统的防堵塞取水装置。
背景技术
城市污水可作为热泵的低位冷热源而加以利用，但是城市污水水质非常恶劣，含有大 量的固体悬浮污杂物，这些污杂物极容易堵塞水泵、管路和换热设备，因此，城市污水在 进入热泵系统换热之前，一般都要进行粗效的过滤处理。总结目前已存在的几种粗效过滤 设备或工艺均存在以下问题：一、粗效过滤装置安装在污水泵出口之后，这样就无法对污 水泵提供保护，污杂物容易堵塞污水泵;二、对于污水泵安装在污水源水面之上的情形， 无法对取水口的底阀提供保护，污杂物容易堵塞底阀。
发明内容
本发明的目的是为了解决现有污水源热泵系统中，污水泵、取水口底阀、管道及换热 设备无法实施防堵塞保护的问题，提供一种安装于污水源热泵系统最前端的浸泡式机械清 扫滤面的污水过滤取水装置。
本发明包括滤筒、取水管、驱动装置、至少一个清扫环、至少一个清污器和至少两个 连杆，所述滤筒为封闭的圆柱体，所述滤筒上端面的开口与取水管连接，滤筒的侧壁上设 有数个滤孔，至少一个清扫环套装在滤筒的外壁上，清污器沿清扫环的内壁设置，清污器 的内径比滤筒外径大2mm～6mm，至少两个连杆均布设置在清扫环的外壁处，且每个连 杆的一端与清扫环连接，每个连杆的另一端与驱动装置连接。
本发明与现有技术相比具有以下有益效果：一、将本发明安装在污水源热泵系统的前 端，且将本发明装置浸泡在污水渠内，利用滤筒对污水渠内污水进行过滤，保证了进入系 统内的污水不含污杂物，避免了污水源热泵系统中污水泵、取水口底阀、管道及换热设备 不被堵塞，通过机械传动连续清扫滤筒的外侧壁上的污杂物，保证了滤面过滤功能连续再 生，实现了取水的稳定。二、由于本发明是安装在管路端头，因此，本发明安装、维护都 很方便。三、本发明将过滤截留的污杂物最终就地还原给污水，没有改变污水的物理、化 学成份，不会造成污杂物的二次污染。四、本发明的滤面静止不动，污水只有经过滤孔才 能进入水源热泵系统中，因此，不存在漏水、混水及过滤盲点，过滤质量可靠。
