申请日2012.08.02
公开(公告)日2012.11.07
IPC分类号B01D36/02; E01F9/047
摘要
本发明涉及一种用于城市斜坡路面雨水处理的减速带。它包括有用紧固支撑件(2)固定在路面上的壳体(1)，还包括有滞水盒(3)和过滤材料(4)，滞水盒(3)放置在壳体(1)内部，滞水盒(3)内装有过滤材料(4)，滞水盒(3)紧贴斜坡路面，滞水盒(3)位于斜坡路面上端的面板为透水的进水板(31)。本发明具有如下的优点：能对雨水的物理过滤处理，改善道路径流水质，减少城市面源污染，又能对初期径流的蓄纳，削减径流峰值。
权利要求书

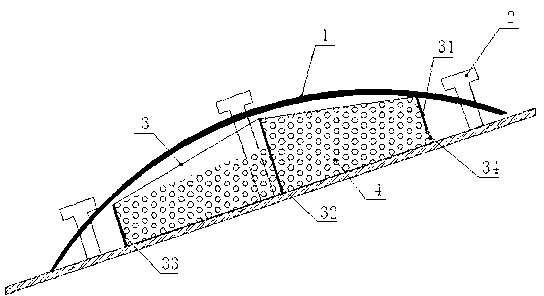

1.用于城市斜坡路面雨水处理的减速带，包括有用紧固支撑件(2)固定在路面上的壳体(1)，其特征是：还包括有滞水盒(3)和过滤材料(4)，滞水盒(3)放置在壳体(1)内部，滞水盒(3)内装有过滤材料(4)，滞水盒(3)紧贴斜坡路面，滞水盒(3)位于斜坡路面上端的面板为透水的进水板(31)。
2.根据权利要求1所述的用于城市斜坡路面雨水 处理的减速带，其特征是：所述滞水盒(3)为中间高、两端低的方形盒，滞水盒(3)中部还有溢水板(32)，滞水盒(3)位于斜坡路面下端的面板为挡水板(33)，溢水板(32)高度高于进水板(31)和挡水板(33)。
3.根据权利要求1或2所述的用于城市斜坡路面雨水处理的减速带，其特征是：所述进水板(31)底部为金属网(34)。
4.根据权利要求1或2所述的用于城市斜坡路面雨水处理的减速带，其特征是：所述过滤材料(4)为陶砾、活性炭或者沸石，过滤材料颗粒直径大小为1~5 mm。
说明书
用于城市斜坡路面雨水处理的减速带
技术领域
本发明涉及一种道路减速带，具体涉及一种用于城市斜坡路面的减速带。
背景技术
目前，虽然我国城市点源污染逐渐得到有效解决，但我国处在快速城市化过程中，人口增加，城市处于大规模建设期，土地利用类型发生着巨大的变化，大量不透水地表的出现，使得城市降雨径流污染对水环境的影响凸现，尤其以山地城市更甚。山地城市的地形起伏大，坡度大，降雨过程中具有易产流，冲刷作用强等特点，对流域水环境的影响突出。因而控制城市面源污染，对保障城市水环境安全具有重要的意义。
城市地表径流中的污染物主要来自于降雨对城市地表的冲刷，城市地表沉积物是城市地表径流中污染物的主要来源，城市地表沉积物包含许多污染物质，有固态废物碎屑(城市垃圾、动物粪便、城市建筑施工场地堆积物)、化学药品(草坪施用的化肥农药)、空气沉降物和车辆排放物等。城市面源污染具有初期污染物浓度较高，后期污染物浓度低，初期污染效应显著的特点，对城市雨水初期径流的收集是城市面源污染控制的重要方法之一。
城市道路中很多路段都采用了减速带以控制车速，尤其在山地城市，减速带被广泛的应用在倾斜路面上，控制车辆在坡道上的行车速度。坡道路面产生径流较平直路面快，径流冲刷效应明显。现有减速带的缺点是：不能对雨水的物理过滤处理，改善道路径流水质，减少城市面源污染;也不能对初期径流的蓄纳，削减径流峰值。
发明内容
本发明所要解决的技术问题就是提供一种用于城市斜坡路面雨水处理的减速带，它既能对雨水的物理过滤处理，改善道路径流水质，减少城市面源污染;又能对初期径流的蓄纳，削减径流峰值。
本发明所要解决的技术问题是通过这样的技术方案实现的，它包括有用紧固支撑件固定在路面上的壳体，还包括有滞水盒和过滤材料，滞水盒放置在壳体内部，滞水盒内装有过滤材料，滞水盒紧贴斜坡路面，滞水盒位于斜坡路面上端的面板为透水的进水板。
由于壳体内有滞水盒，滞水盒内装有过滤材料，降雨后，道路斜坡形成地表径流，地表径流顺着道路坡向沿壳体前端与地面的缝隙进入减速带内，通过滞水盒前端进水板流入滞水盒内，与滞水盒内部的过滤材料相互接触，对雨水携带的无机泥沙进行初步过滤，雨水水质得到了一定的净化。滞水盒也具有一定的滞水效果，能收集保存一部分污染物浓度较高的初期地表径流，可从一定程度上削减径流峰值，减少面源污染负荷。所以本发明具有如下的优点：能对雨水的物理过滤处理，改善道路径流水质，减少城市面源污染，又能对初期径流的蓄纳，削减径流峰值。
