申请日2012.08.01
公开(公告)日2013.01.23
IPC分类号C02F9/14
摘要
一种生活污水处理组合设备。属于污水处理、回用技术领域。采用该污水处理设备处理生活污水不消耗电能，污水处理运行费用较低。主体的一端设有进水口，主体的另一端设有出水口，主体内由进水口向出水口方向设有依次相连通的格网、调节区、兼氧区、厌氧区、光伏水泵、水射器、一级接触池、二级接触池及终结接触池，兼氧区、厌氧区、一级接触池以及二级接触池内分别设置有生物填料，一级接触池及二级接触池的底部通过污泥回流管道与调节区连通，光伏阵列通过三项变送器与光伏水泵相连。该组合设备用于对生活污水进行处理，处理效率高，运行成本低。
权利要求书

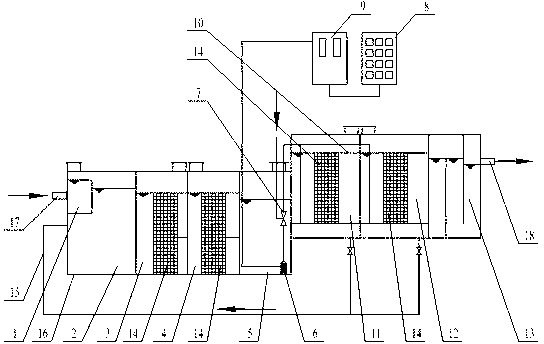

1.一种生活污水处理组合设备，所述的设组合备包括主体(16)、格网(1)、厌氧反应器、提升曝气装置(5)、好氧反应器(10)、终结接触池(13)、生物填料(14)、污泥回流管道(15)、光伏阵列(8)及三项变送器(90;其特征是：厌氧反应器包括调节区(2)、兼氧区(3)和厌氧区(4)，提升曝气装置(5)包括光伏水泵(6)和水射器(7)，好氧反应器(10)包括一级接触池(11)和二级接触池(12)，主体(16)的一端设有进水口(17)，主体(16)的另一端设有出水口(18)，主体(16)内由进水口(17)向出水口(18)方向设有依次相连通的格网(1)、调节区(2)、兼氧区(3)、厌氧区(4)、光伏水泵(6)、水射器(7)、一级接触池(11)、二级接触池(12)及终结接触池(13)，兼氧区(3)、厌氧区(4)、一级接触池(11)以及二级接触池(12)内分别设置有生物填料(14)，一级接触池(11)及二级接触池(12)的底部通过污泥回流管道(15)与调节区(2)连通，光伏阵列(8)通过三项变送器(9)与光伏水泵(6)相连。
2.如权利要求1所述的一种生活污水处理组合设备，其特征在于：终结接触池(13)与ClO2 输入管道(19)连通。
说明书
一种生活污水处理组合设备
技术领域
本实用新型涉及一种生活污水处理设备，属于污水处理、回用技术领域。
背景技术
目前，污水处理一体化组合设备种类繁多，技术组合不同，但是无论采用哪种形式的污水处理设备都存在能耗较大，污水处理运行费用较高的问题。
发明内容
本实用新型的目的是提供一种生活污水处理组合设备，采用该污水处理设备处理生活污水不消耗电能，污水处理运行费用较低。
实现上述目的，本实用新型采取的技术方案是：
一种生活污水处理组合设备，所述的组合设备包括主体、格网、厌氧反应器、提升曝气装置、好氧反应器、终结接触池、生物填料、污泥回流管道、光伏阵列及三项变送器;厌氧反应器包括调节区、兼氧区和厌氧区，提升曝气装置包括光伏水泵和水射器，好氧反应器包括一级接触池和二级接触池，主体的一端设有进水口，主体的另一端设有出水口，主体内由进水口向出水口方向设有依次相连通的格网、调节区、兼氧区、厌氧区、光伏水泵、水射器、一级接触池、二级接触池及终结接触池，兼氧区、厌氧区、一级接触池以及二级接触池内分别设置有生物填料，一级接触池及二级接触池的底部通过污泥回流管道与调节区连通，光伏阵列通过三项变送器与光伏水泵相连。
终结接触池与ClO2 输入管道连通。
本实用新型相对于现有技术的有益效果是：本实用新型是将厌氧、好氧、提升曝气装置的有机结合。厌氧反应器由调节区、兼氧区和厌氧区三部分组成，调节水量，实现固液分离，降低有机物浓度;提升曝气装置由光伏水泵、水射器组合而成，提高水位和提高水中溶解氧浓度，利用太阳能，节约用电;好氧反应器采用生物接触氧化技术，处理效果好，耐冲击负荷，产泥率低，剩余污泥自流回厌氧反应器，不需要设置污泥脱水设备。该组合设备构造简单，适用各种生活污水处理，特别是适用农村分散生活污水处理，耐冲击负荷、在低温情况下运行稳定，本实用新型设备无需动力，不消耗电能。
本实用新型的生活污水处理组合设备设有厌氧、兼氧、好氧三个反应区域,形成三种生物体系,完成多种生化反应过程,并且利用光伏水泵、水射器实现无能耗提升与曝气,从而在无能耗状态下实现脱除有机物、氮、磷等污染物;本实用新型的生活污水处理组合设备处理效率高,运行成本低，耐冲击负荷;同时可根据排水量、用水量以及回用水质的多样性产出多种回用水,同时满足达标排放、普通回用水、优质回用水等多用途的需要。
