申请日2012.08.02
公开(公告)日2014.05.28
IPC分类号B01F7/22; C02F1/52; B01F15/00
摘要
本发明涉及一种水处理设备用混合装置，其包括，圆筒形的混合槽，具有流入口及排出口，以使原水经由上述混合槽;凝集剂投入线，向混合槽的流入口投入凝集剂;叶轮，以能够轴旋转的方式设置在混合槽的内部;驱动马达，与叶轮相连接，用于驱动叶轮使其旋转;以及旋转紊流生成部，设置在混合槽的流入口，使原水通过流入口并以旋转紊流状态流入，增强原水和凝集剂借助叶轮旋转在混合槽的内部混合时的混合率。如上所述，水处理设备用混合装置，在混合槽的内部配置叶轮的状态下，在流入口一侧设置旋转紊流生成部，来使向混合槽内部流入的原水成为旋转紊流状态。由此，当通过凝集剂投入线向混合槽的与流入口相邻的内部投入凝集剂时，借助旋转紊流生成部形成了旋转紊流的原水与凝集剂相碰撞并进行第一次混合，再以进行第一次混合的状态借助旋转的叶轮进行第二次混合，从而混合率增强。
权利要求书
1.一种水处理设备用混合装置，其特征在于，包括：
圆筒形的混合槽，具有流入口及排出口，以使原水经由上述混合槽;
凝集剂投入线，向上述混合槽的流入口投入凝集剂;
叶轮，以能够轴旋转的方式设置在上述混合槽的内部;
驱动马达，与上述叶轮相连接，用于驱动上述叶轮使其旋转;以及
旋转紊流生成部，设置在上述混合槽的流入口，使上述原水通过上述流入口并以旋转紊流状态流入，增强上述原水和上述凝集剂借助上述叶轮旋转在上述混合槽的内部混合时的混合率。
2.根据权利要求1所述的水处理设备用混合装置，上述旋转紊流生成部包括：
固定支架，配置于上述混合槽的流入口的内部中央，
引导翼，一端与上述固定支架相结合，另一端与上述混合槽的内侧相结合，上述引导翼沿着上述混合槽的圆周方向以相互分隔的方式设有多个，用于引导通过上述流入口的上述原水形成旋转水流并以旋转紊流状态向上述混合槽的内部流入。
3.根据权利要求1所述的水处理设备用混合装置，上述固定支架为具有凹入部的圆锥形状。
说明书
水处理设备用混合装置
技术领域
本发明涉及一种水处理设备用混合装置，更详细地，向原水投入凝集剂以使原水中包含的各种不纯物或异物凝集的水处理设备用混合装置。
背景技术
在上下水处理厂的混合池进行水处理工序，即，向所流入的原水混合药品，以使原水中包含的各种不纯物或异物凝集。
这种上下水处理厂的混合池包括混合水槽、凝集剂投入器、混合器。上述混合水槽具有流入口及流出口以使原水经由上述混合水槽，上述凝集剂投入器用于向经由上述混合水槽的原水投入凝集剂，上述混合器具有叶轮，通过叶轮的旋转动作，使凝集剂与原水进行混合。即，上述上下水处理厂的混合池中，使用凝集剂投入器，向通过流流入口流入混合水槽内的原水投入凝集剂，并使混合器的叶轮进行旋转动作，来使凝集剂与原水混合后通过流出口向凝集池流出，因此可利用比较简单的结构在原水混合凝集剂。
但是，现有的上下水处理厂的混合池依赖于具有得到外部电源来进行旋转动作的叶轮的混合器，来使混合水槽内的凝集剂与原水进行物理性混合，不仅凝集与原水的混合时间拉长，凝集剂的投入量增加，而且混合器的工作负荷大，而存在容易发生故障且用电量增加的问题。
而且，凝集剂的投入位置设置在与叶轮分隔的流入口，基于反应时间极其短的特性，凝集剂迅速扩散而无法反应，从而难以进行有效的凝集反应，因此存在凝集剂投入量增加，而且利用搅拌机的叶轮搅拌的原水量体积变大，存在难以进行有效搅拌的问题。
发明内容
技术问题。
本发明的目的在于，提供一种能够提高原水和凝集剂的混合效率的水处理设备用混合装置。
解决问题的方法。

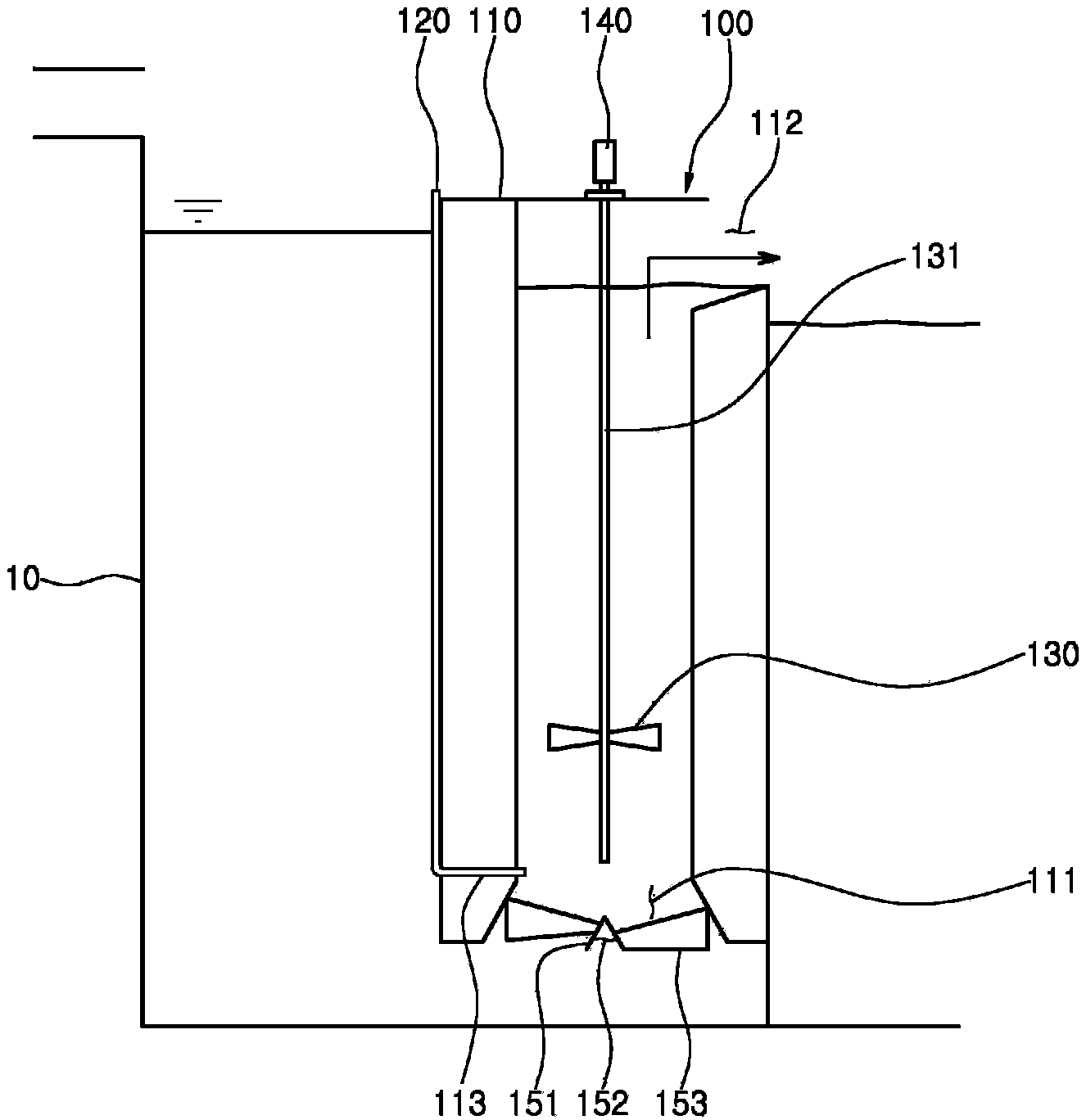

本发明提供一种水处理设备用混合装置，圆筒形的混合槽，具有流入口及排出口，以使原水经由上述混合槽;凝集剂投入线，向上述混合槽的流入口投入凝集剂;叶轮，以能够轴旋转的方式设置在上述混合槽的内部;驱动马达，与上述叶轮相连接，用于驱动上述叶轮使其旋转;以及旋转紊流生成部，设置在上述混合槽的流入口，使上述原水通过上述流入口并以旋转紊流状态流入，增强上述原水和上述凝集剂借助上述叶轮旋转在上述混合槽的内部混合时的混合率。
并且，上述旋转紊流生成部可包括：固定支架，配置于上述混合槽的流入口的内部中央，引导翼，一端与上述固定支架相结合，另一端与上述混合槽的内侧相结合，上述引导翼沿着上述混合槽的圆周方向以相互分隔的方式设有多个，用于引导通过上述流入口的上述原水形成旋转水流并以旋转紊流状态向上述混合槽的内部流入。
并且，上述固定支架可以为具有凹入部的圆锥形状。
发明的效果。
根据本发明的水处理设备用混合装置，在混合槽的内部配置叶轮的状态下，在流入口一侧设置旋转紊流生成部，来使向混合槽内部流入的原水成为旋转紊流状态。由此，当通过凝集剂投入线向混合槽的与流入口相邻的内部投入凝集剂时，借助旋转紊流生成部形成了旋转紊流的原水与凝集剂相碰撞并进行第一次混合，再以进行了第一次混合的状态借助旋转的叶轮进行第二次混合，从而混合率增强。
