申请日2011.12.28
公开(公告)日2012.08.08
IPC分类号C02F3/12
摘要
本实用新型涉及的是循环式活性污泥法污水处理装置，这种循环式活性污泥法污水处理装置在生物选择区的一侧并列设置两个主反应区，两个主反应区有一个共用的间墙，污泥回流装置包括污泥室和潜水污泥泵，污泥室以主反应区与生物选择区之间的隔墙为一个侧壁，该侧壁上设置有污泥回流溢流孔，潜水污泥泵与污泥室连接。本实用新型将生物选择区与两个主反应区有机地结合在一起，减小了占地面积，同时回流污泥距离短，处理效率高。
权利要求书

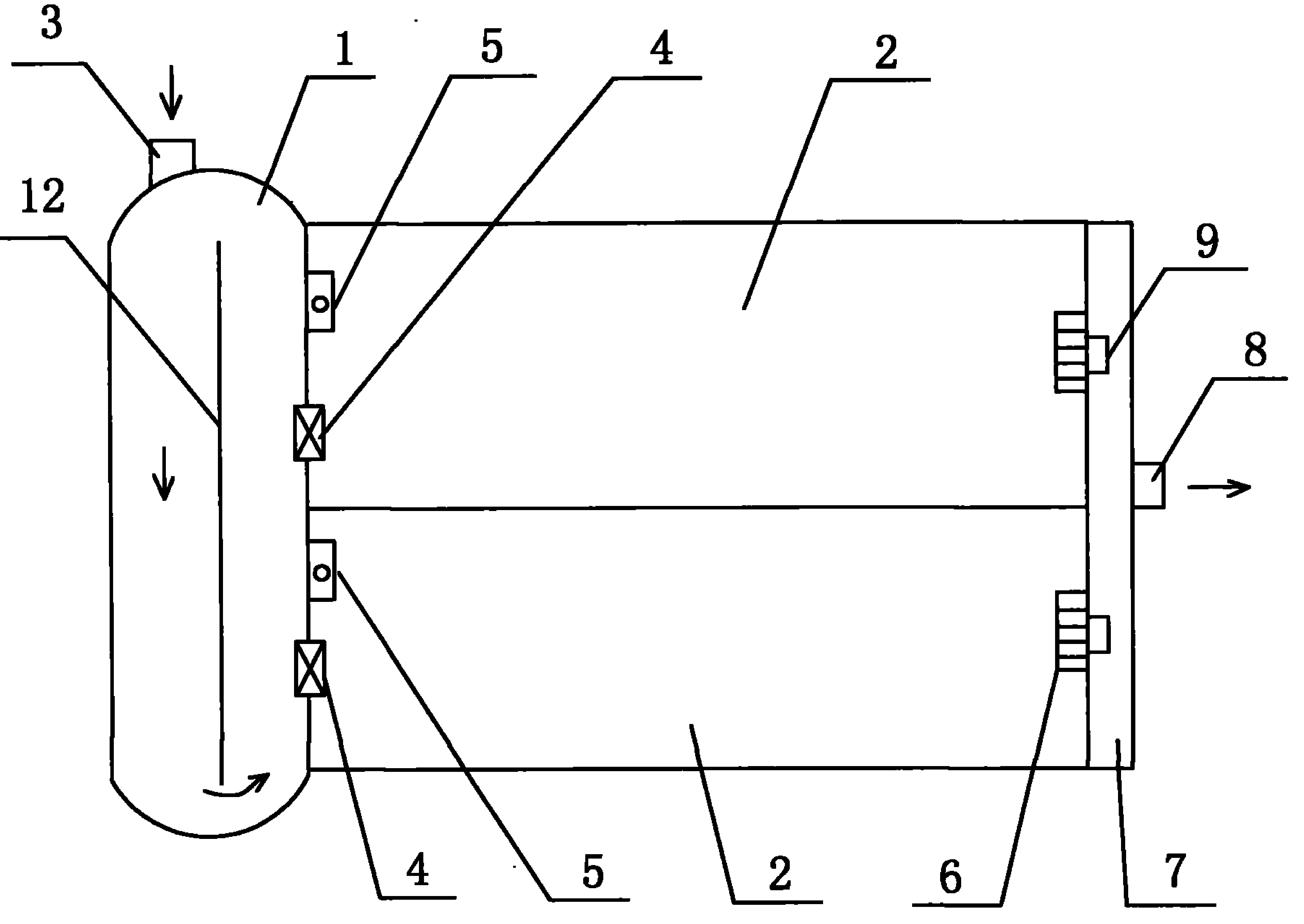

1.一种循环式活性污泥法污水处理装置，其特征在于：这种循环式活性污 泥法污水处理装置在生物选择区(1)的一侧并列设置两个主反应区(2)，两个 主反应区(2)有一个共用的间墙，污泥回流装置包括污泥室(11)和潜水污泥 泵(10)，污泥室(11)以主反应区(2)与生物选择区(1)之间的隔墙为一个 侧壁，该侧壁上设置有污泥回流溢流孔(5)，潜水污泥泵(10)与污泥室(11) 连接。
2.根据权利要求1所述的循环式活性污泥法污水处理装置，其特征在于： 所述的生物选择区(1)一端设有进水总管(3)，生物选择区(1)通过进水闸 门(4)与每个主反应区(2)相连通，每个主反应区(2)的出水口(9)处设 置有滗水器(6)，每个主反应区(2)通过出水口(9)与出水渠(7)相通，出 水渠(7)安装有出水总管(8)。
3.根据权利要求1所述的循环式活性污泥法污水处理装置，其特征在于： 所述的生物选择区(1)中间沿纵向设置一隔板(12)。
说明书
循环式活性污泥法污水处理装置
技术领域
本实用新型属于城镇污水处理装置，具体涉及的是循环式活性污泥法污水 处理装置。
背景技术
循环式活性污泥法的简称是CAST工艺，CAST工艺将生物反应过程和泥 水分离过程结合在一个池子进行，工艺一般按进水、曝气、沉淀、滗水、闲置 顺序进行，是SBR工艺的一种改进型。它在SBR工艺基础上增加了生物选择区 和污泥回流装置，并对时序做了调整，从而大大提高了SBR工艺的可靠性及处 理效率。但现有的循环式活性污泥污水处理装置多采用一个生物选择区与一个 主反应区相匹配，回流污泥通过外设的污泥回流管注入到生物选择区中，这种 污水处理装置占地面积大，污泥回流距离长。
发明内容
本实用新型的目的是提供循环式活性污泥法污水处理装置，它占地面积小， 污泥回流距离矩。
本实用新型解决其技术问题所采用的技术方案是：这种循环式活性污泥法 污水处理装置在生物选择区的一侧并列设置两个主反应区，两个主反应区有一 个共用的间墙，污泥回流装置包括污泥室和潜水污泥泵，污泥室以主反应区与 生物选择区之间的隔墙为一个侧壁，该侧壁上设置有污泥回流溢流孔，潜水污 泥泵与污泥室连接。
上述方案中生物选择区一端设有进水总管，生物选择区通过进水闸门与每 个主反应区相连通，每个主反应区的出水口处设置有滗水器，每个主反应区通 过出水口与出水渠相通，出水渠安装有出水总管。
上述方案中生物选择区中间沿纵向设置一隔板，该隔板可以使污水在生物 选择区内形成环流。
有益效果：
本实用新型将生物选择区与两个主反应区有机地结合在一起，减小了占地 面积，同时回流污泥距离短，处理效率高。
