申请日2011.12.28
公开(公告)日2012.06.13
IPC分类号G05B19/418
摘要
污水排放遥测监控系统。属环保设备。其特征是包括污水排放监测参数输入端口;监测参数处理电路模块，监测参数信号发射模块，现场电源供给模块;接收由信号发射模块发出的监测参数信号的信号接收电路模块，中心处理模块CPU，监测参数信号显示兼记录电路模块及监测参数显示器和监测参数记录储存器，监测参数信号输出电路模块及用于反映现场污水排放的红色指示灯和报警蜂鸣器，辅助电源供给模块。经试用，将选定的污水特征量经相应的检测头转换成电流信号值，经输入端口送入本污水排放遥测监控系统，远离污水直接排放现场的政府监管部门就能实时遥测监控未处理污水的偷偷地直接排放，及时制止并加以执法处理。
权利要求书

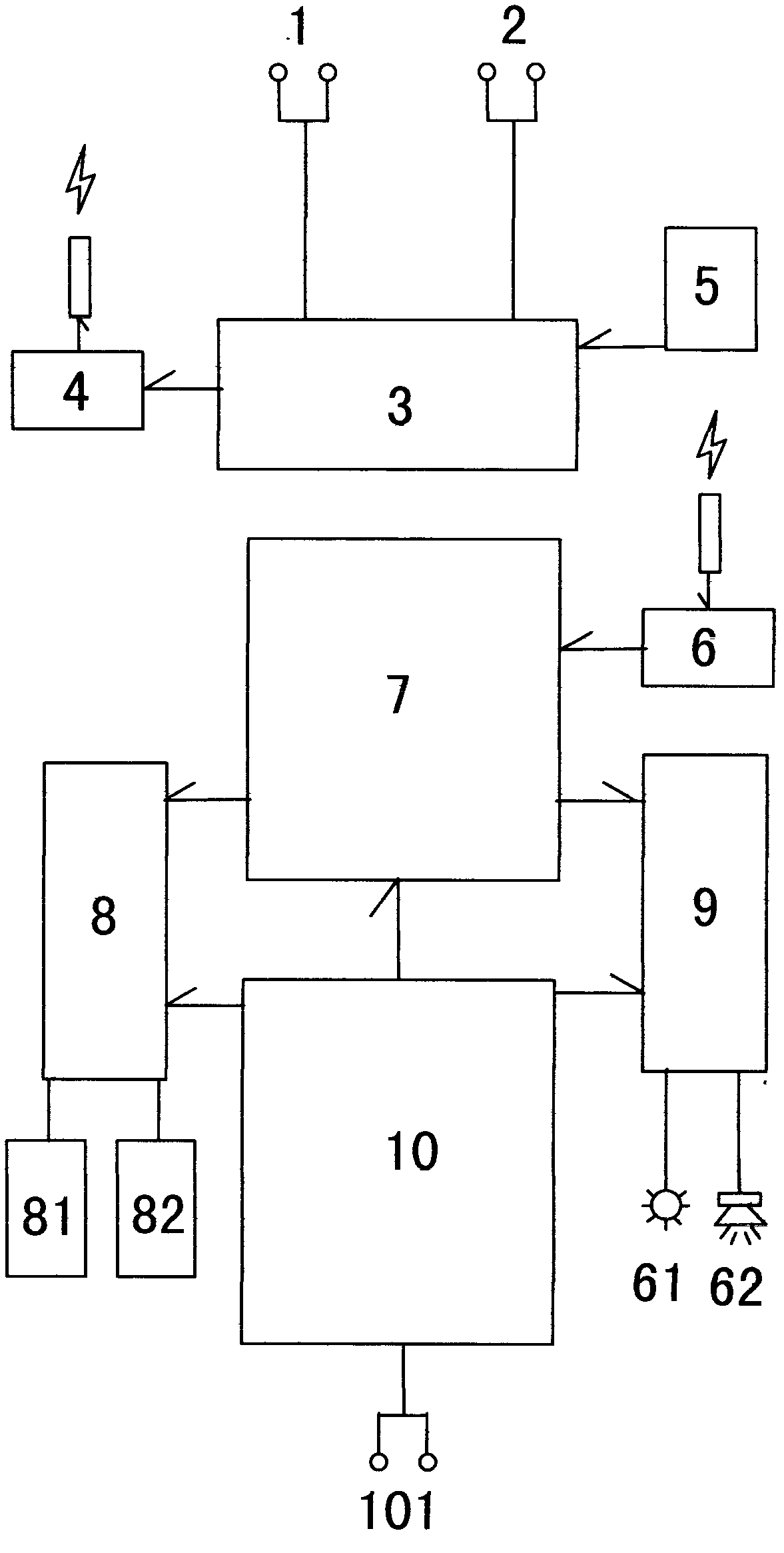

1.一种污水排放遥测监控系统，其特征是包括污水排放监测参数输入端口(1、2);连 接于各输入端口、将输入端口送入的监测参数处理电路模块(3)，连接于监测参数处理电路 模块的监测参数信号发射模块(4)，给监测参数处理电路模块和监测参数发射模块提供电源 的现场电源供给模块(5);接收信号发射模块发出的监测参数信号的信号接收电路模块(6)， 连接于信号接收电路模块的中心处理模块CPU(7)，连接于中心处理模块的监测参数信号显 示兼记录电路模块(8)，用于显示监测参数的监测参数显示器(81)，用于记录储存监测参数 的监测参数记录储存器(82)，连接于中心处理模块的监测参数信号输出电路模块(9)，连接 于监测参数信号输出电路模块的、用于反映现场污水排放的红色指示灯(61)，连接于监测参 数信号输出电路模块的、用于反映现场污水排放的报警蜂鸣器(62)，给中心处理模块、监测 参数信号显示兼记录电路模块、监测参数信号输出电路模块提供电源的辅助电源供给模块 (10)。
2.根据权利要求1所述的污水排放遥测监控系统，其特征是所述的污水排放监测参数输 入端口(1、2)分别对应位于现场排放污水1号、2号特征量的监测参数输入端口。
3.根据权利要求2所述的污水排放遥测监控系统，其特征是所述的现场排放污水特征量 的监测参数因污水的种类而异，如对化工废水中的不饱和树脂生产中的废水选用有机物含量 COD值为特征量，对造纸废水可选用酸碱度PH值和色素为特征量，对制革废水可选用重金属 铬或甲醛为特征量。
4.根据权利要求1所述的污水排放遥测监控系统，其特征是所述的辅助电源供给模块 (10)设有与外部交流电源的连接端口(101)。
说明书
污水排放遥测监控系统
技术领域
本发明属于环保设备，特别是一种污水排放遥测监控系统。
背景技术
环境保护是可持续发展的重要国策，但是对于污水处理后排放还是未处理就直接排放的 问题，排放源企业出于利益驱使总是企图偷偷地直接排放，而政府环保监督部门出于人民群 众的利益确实需要一种能对现场的排放污水进行遥测监控的设备。然而在现有的环保设备 中，未见污水排放的监控设备，更缺少对排放污水现场的遥测监控设备。
由此可见，研究并设计一种能实时遥测监控污水排放的系统设备是必要的。
发明内容
本发明的目的是弥补现有技术的不足，研究并设计一种能实时遥测监控污水排放的污水 排放遥测监控系统。
本发明的技术方案是：一种污水排放遥测监控系统，其特征是包括污水排放监测参数输 入端口;连接于各输入端口、将输入端口送入的监测参数处理电路模块，连接于监测参数处 理电路模块的监测参数信号发射模块，给监测参数处理电路模块和监测参数发射模块提供电 源的现场电源供给模块;接收由信号发射模块发出的监测参数信号的信号接收电路模块，连 接于信号接收电路模块的中心处理模块CPU，连接于中心处理模块的监测参数信号显示兼记 录电路模块，用于显示监测参数的监测参数显示器，用于记录储存监测参数的监测参数记录 储存器，连接于中心处理模块的监测参数信号输出电路模块，连接于监测参数信号输出电路 模块的、用于反映现场污水排放的红色指示灯，连接于监测参数信号输出电路模块的、用于 反映现场污水排放的报警蜂鸣器，给中心处理模块、监测参数信号显示兼记录电路模块、监 测参数信号输出电路模块提供电源的辅助电源供给模块。
本发明的目的还可以采取如下的进一步技术措施来实现：
所述的测量监测参数输入端口分别对应位于现场排放污水1号、2号特征量的监测参数 输入端口。
所述的现场排放污水特征量的监测参数因污水的种类而异，如对化工废水中的不饱和树 脂生产中的废水选用有机物含量COD值为特征量，对造纸废水可选用酸碱度PH值和色素为 特征量，对制革废水可选用重金属铬或甲醛为特征量。
所述的辅助电源供给模块设有与外部交流电源的连接端口。
本发明实施得到的污水排放遥测监控系统，经试用，显示了如下有益效果：
将选定的污水特征量经相应的检测头转换成电流信号值，送入监测参数处理电路模块处 理后经监测参数信号发射模块的天线发射，由信号接收电路模块的天线接收，处理后送中心 处理模块CPU，经CPU处理后分别送入监测参数信号显示兼记录电路模块，在显示器上显 示的同时将其记录并储存于储存器内;送入监测参数信号输出电路模块，连接于监测参数信 号输出电路模块的、用于反映现场污水排放的红色指示灯亮起，连接于监测参数信号输出电 路模块的、用于反映现场污水排放的报警蜂鸣器响起，远离污水直接排放现场的政府监管部 门能实时遥测监控未处理污水的偷偷地直接排放，及时制止并加以执法处理。
