申请日2011.12.29
公开(公告)日2013.08.28
IPC分类号F25D19/00; F25D11/00
摘要

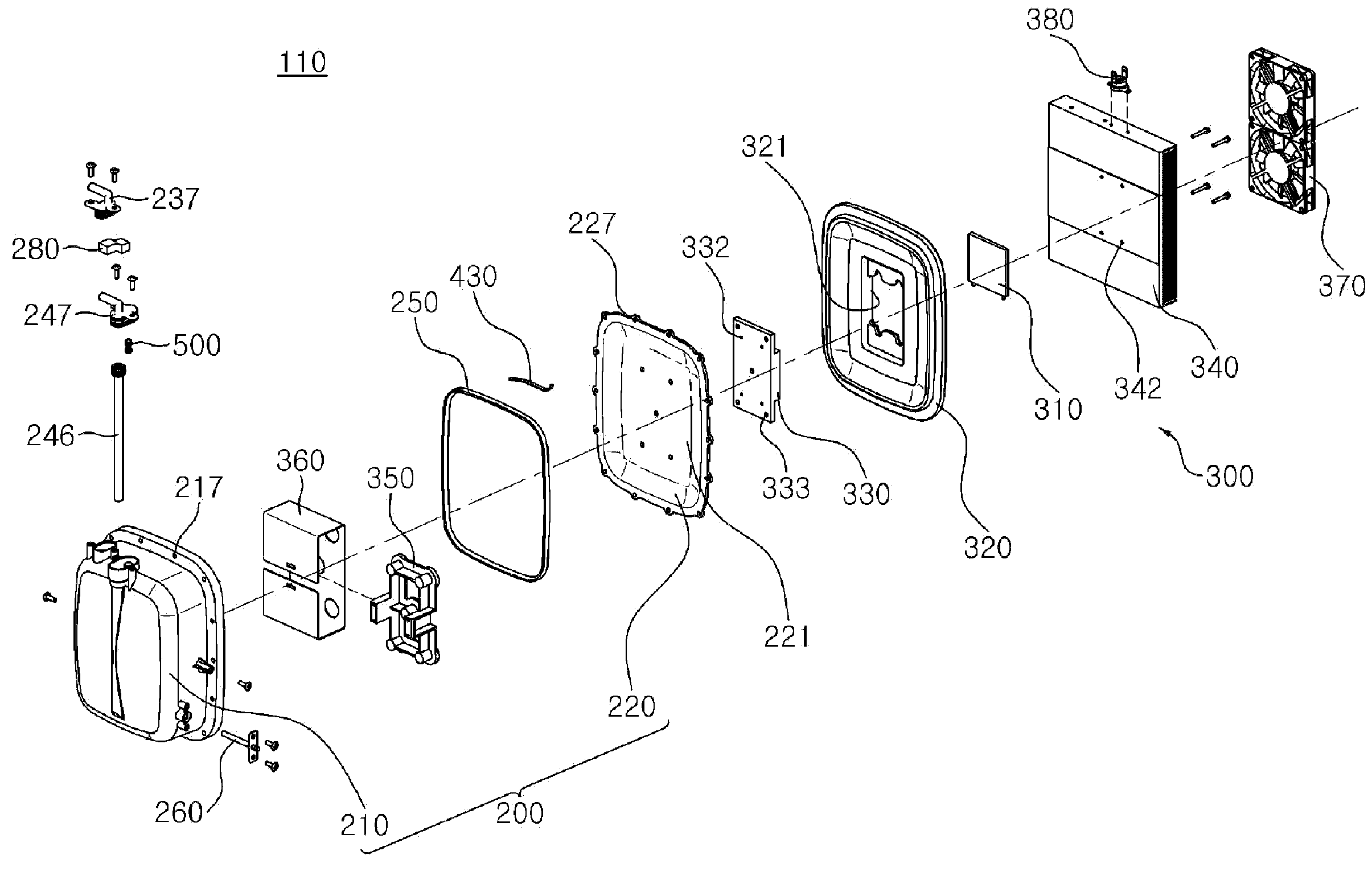

提供了一种冷水箱和水处理设备，该冷水箱具有分成第一主体和第二主体的水箱主体，而该水处理设备在不使用鼓风机的情形下对为了冷却冷水箱而设置的供电装置进行冷却。该冷水箱包括：水箱主体，该水箱主体包括第一主体和第二主体，而该第一主体和第二主体组合以在其中形成内部空间;以及冷却单元，该冷却单元包括热电模块，该热电模块对容纳在水箱主体内的水进行冷却，其中第一主体由合成树脂材料制成，而第二主体由金属材料制成。
权利要求书
1.一种冷水箱，包括：
水箱主体，所述水箱主体包括第一主体和第二主体，所述第一主体和 第二主体组合，以便在其中形成内部空间;以及
冷却单元，所述冷却单元包括热电模块，所述热电模块对容纳在所述 水箱主体内的水进行冷却。
2.如权利要求1所述的冷水箱，其特征在于，所述第一主体由合成 树脂材料制成。
3.如权利要求2所述的冷水箱，其特征在于，所述第二主体由金属 材料制成。
4.如权利要求3所述的冷水箱，其特征在于，所述第二主体具有包 层结构，异质金属连结在所述包层结构中。
5.如权利要求4所述的冷水箱，其特征在于，所述第二主体的内部 由不锈钢制成，而所述第二主体的外部由铝或铜制成。
6.如权利要求1至5中任一项所述的冷水箱，其特征在于，所述第 二主体具有板状形状。
7.如权利要求1至5中任一项所述的冷水箱，其特征在于，所述第 二主体具有圆形形状，所述圆形形状具有高于所述第二主体的周缘的中心 部分。
8.如权利要求7所述的冷水箱，其特征在于，所述第二主体具有平 坦中心部分和弧形周缘。
9.如权利要求1至5中任一项所述的冷水箱，其特征在于，所述第 一主体和所述第二主体由密封构件密封。
10.如权利要求1至5中任一项所述的冷水箱，其特征在于，所述热 电模块连接于所述第二主体，以便冷却所述第二主体。
11.如权利要求1所述的冷水箱，其特征在于，
所述冷却单元包括：冷却散热片，所述冷却散热片的一侧连接于所述 第二主体的另一侧，而所述冷却散热片的另一侧与所述热电模块的一侧接 触;以及
散热器，所述散热器的一侧与所述热电模块的另一侧接触。
12.如权利要求11所述的冷水箱，其特征在于，所述冷却散热片由 连接构件固定于所述第二主体，所述连接构件定位在所述第二主体的一侧 处。
13.如权利要求11所述的冷水箱，其特征在于，由金属材料制成的 导热构件安装在所述第二主体的一侧，并容纳在所述水箱主体的内部空间 中。
14.如权利要求13所述的冷水箱，其特征在于，所述导热构件由连 接构件固定于所述第二主体，所述连接构件定位在所述第二主体的一侧处。
15.如权利要求14所述的冷水箱，其特征在于，所述连接构件连接 所述导管构件、所述第二主体以及所述冷却散热片。
16.如权利要求12或15所述的冷水箱，其特征在于，所述冷却散热 片和所述连接构件由螺栓或螺钉固定。
17.如权利要求11所述的冷水箱，其特征在于，风扇设置在所述散 热器中。
18.如权利要求1或11所述的冷水箱，其特征在于，所述冷却单元 由多个紧固构件附连于所述第二主体，所述多个紧固构件附连于所述第二 主体的外侧。
19.如权利要求18所述的冷水箱，其特征在于，导热润滑油位于所 述第二主体和所述冷却散热片之间。
20.如权利要求18所述的冷水箱，其特征在于，所述导热润滑油至 少位于所述冷却散热片和所述热电模块之间或者所述热电模块和所述散热 器之间。
21.如权利要求18所述的冷水箱，其特征在于，所述紧固构件通过 点焊、铜焊或激光焊接附连于所述第二主体。
22.如权利要求1至5中任一项所述的冷水箱，其特征在于，进水单 元和出水单元形成在所述第一主体上。
23.如权利要求1至5中任一项所述的冷水箱，其特征在于，所述水 箱主体包括空气排放止回阀，所述空气排放止回阀将所述水箱主体内的空 气排放至外部，以便于将水引入到所述水箱主体中，并且当水引入到所述 水箱主体内时，通过所述水箱主体内的压力关闭。
24.如权利要求1所述的冷水箱，其特征在于，还包括：引入水稳定 单元，所述引入水稳定单元设置在所述水箱主体上，用以防止从所述进水 单元引出的引入水与容纳在所述水箱主体内的存储水快速混合。
25.如权利要求24所述的冷水箱，其特征在于，所述引入水稳定单 元包括分隔构件，所述分隔构件将引入引入水的引入水空间和容纳存储水 的存储水空间隔开，并具有连通开口，以使所述引入水空间和所述存储水 空间通过所述连通开口连通。
26.如权利要求25所述的冷水箱，其特征在于，所述引入水稳定单 元还包括混合减速板，所述混合减速板安装在所述引入水空间中，以使得 通过所述进水单元引入的引入水与所述混合减速板碰撞。
27.如权利要求24所述的冷水箱，其特征在于，所述引入水稳定单 元包括：
混合减速板，所述混合减速板首先使从所述进水单元引入的所述引入 水与已容纳在所述水箱主体中的存储水的混合减速;以及
分隔构件，所述分隔构件其次使穿过所述混合减速板的水与已容纳在 所述水箱主体中的存储水的混合减速并且具有连通开口，使得所述引入水 与所述存储水混合。
28.如权利要求26或27所述的冷水箱，其特征在于，所述混合减速 板所具有的形状成形为，使得所述混合减速板的定位在设置于所述进水单 元中的进水口下方的中心部分向下弯曲。
29.如权利要求25或27所述的冷水箱，其特征在于，设置在所述进 水单元中的进水口以及所述连通开口根据所述水箱主体的厚度方向定位在 所述水箱主体的相互相对两侧。
30.如权利要求25或27所述的冷水箱，其特征在于，所述连通开口 安装在所述分隔构件的上缘处。
31.如权利要求25所述的冷水箱，其特征在于，所述分隔构件形成 在所述第一主体上，且在所述第一主体和所述第二主体组合起来时，形成 所述引入水空间和所述存储水空间。
32.如权利要求31所述的冷水箱，其特征在于，密封构件设置在所 述分隔构件和所述第二主体之间，以阻挡水通过除了所述连通开口以外部 分的流动。
33.如权利要求25或27所述的冷水箱，其特征在于，所述分隔构件 的连通开口定位在联接有所述热电模块的部分的上部，以使得引入水能通 过所述连通开口流至联接有所述热电模块的部分。
34.如权利要求33所述的冷水箱，其特征在于，所述冷却单元包括 由金属材料制成的导热构件并且定位在所述水箱主体内，以将从与所述热 电模块接触的冷却散热片传递的热量传递至容纳在所述水箱主体内的水， 且所述分隔构件的连通开口定位在所述导热构件的上部中。
35.如权利要求1至5中任一项所述的冷水箱，其特征在于，所述水 箱主体包括所述进水单元和所述出水单元，所述进水单元包括缓冲空间， 所述缓冲空间在水通过所述进水口引入至所述水箱主体之前、临行地存储 从外部引入的水。
36.如权利要求35所述的冷水箱，其特征在于，所述缓冲空间在与 设置在所述进水单元中的进水口的正上方位置偏离的位置处与进水管连 通。
37.如权利要求35所述的冷水箱，其特征在于，所述进水口包括多 个开口。
38.如权利要求35所述的冷水箱，其特征在于，出水口隔热构件安 装在定位于所述进水单元和所述出水单元之间的所述水箱主体的外表面 上，以限制所述进水单元和所述出水单元之间的热传递。
39.一种水处理设备，包括：如权利要求1至5中任一项所述的冷水 箱;以及出水构件，所述出水构件将容纳在所述冷水箱中的水吸出。
40.如权利要求39所述的水处理设备，其特征在于，还包括：供电 装置，所述供电装置电连接于所述冷水箱的冷却单元，
其中对设置在所述冷水箱的冷水单元中的热电模块进行冷却的至少特 定量的空气流至所述供电装置以冷却所述供电装置。
41.如权利要求40所述的水处理设备，其特征在于，设置在所述冷 水箱中的冷却单元包括：冷却散热片，所述冷却散热片连接于所述热电模 块的一侧;
散热器，所述散热器连接于所述热电模块的另一侧;以及
风扇，所述风扇安装在所述散热器中并使得外部空气能引入到所述散 热器中，以冷却所述热电模块而然后从所述热电模块中流出。
42.如权利要求41所述的水处理设备，其特征在于，所述供电装置 定位在所述散热器的空气出流一侧，以直接由从所述散热器流出的空气冷 却。
43.如权利要求42所述的水处理设备，其特征在于，引入到所述散 热器中的空气从所述散热器的两侧流出，且所述供电装置定位在所述散热 器的任一侧。
44.如权利要求43所述的水处理设备，其特征在于，使得空气能流 入和流出的多个空气入流/出流孔形成在所述供电装置上，且所述供电装置 的空气入流/出流孔定位成面向所述散热器的任一侧。
45.如权利要求41所述的水处理设备，其特征在于，空气引导单元 设置在所述散热器和所述供电装置之间，以引导从所述散热器流出的至少 特定量的空气流至所述供电装置并冷却所述供电装置。
46.如权利要求45所述的水处理设备，其特征在于，所述空气引导 单元的一侧定位在所述散热器的空气出流一侧，而所述空气引导单元的另 一侧定位在所述供电装置处。
47.如权利要求46所述的水处理设备，其特征在于，引入到所述散 热器中的空气从所述散热器的两侧流出，而所述空气引导单元的一侧定位 在所述散热器的任一侧。
48.如权利要求47所述的水处理设备，其特征在于，所述空气引导 单元的另一侧定位在形成于所述供电装置上的多个空气入流/出流孔处。
49.如权利要求46所述的水处理设备，其特征在于，所述空气引导 单元的一侧所具有的截面积大于所述空气引导单元的另一侧的截面积。
50.如权利要求45所述的水处理设备，其特征在于，所述空气引导 单元是导管。
51.如权利要求50所述的水处理设备，其特征在于，所述导管的一 侧敞开并且与安装有所述供电装置的装置形成空气流路。
52.如权利要求45所述的水处理设备，其特征在于，所述供电装置 定位在所述冷却单元的上部中。
53.如权利要求40所述的水处理设备，其特征在于，所述供电装置 是开关型电源(SMPS)。
说明书
冷水箱和具有该冷水箱的水处理设备
技术领域
本发明涉及一种冷水箱和具有该冷水箱的水处理设备，并且更具体地 涉及一种通过使用热电模块的冷却单元冷却的冷水箱和能够在不使用鼓风 构件在情形下对为了冷却冷水箱而设置的供电装置进行冷却的水处理设 备。
水处理设备可用于各种目的，例如处理废水或表层水(或自来水)， 产生超纯水等等，且本发明的水处理设备具体涉及一种用于提供饮用水的 水处理设备。用于提供饮用水的水处理设备容纳原水(即，自来水)并对 原水进行过滤以产生清洁水，从而水处理设备在狭义上也通常称为净水器。 此种净水器构造成容纳原水(或自来水)并借助过滤单元对原水进行过滤， 以及在室温下将清洁水(或净水)提供给用户。净水器也可构造成加热或 冷却室温的净水以向用户提供温水和/或冷水。
在用于提供饮用水的水处理设备中，提供一种功能净水器，该功能净 水器提供诸如离子水、苏打水以及富氧水之类的各种类型的功能水。此外， 主要对来自诸如水容器之类的供水装置的水进行过滤的水处理设备可包括 热水器、水冷器、制冰器等等以加热或冷却经过滤的水或产生冰。鉴于此， 在本发明中，属于水处理设备大体用于指代所述的净水器、功能净水器、 热水器、水冷器、制冰器以及具有多功能的装置，这些功能包括至少一些 这些装置所具有的功能。通用的净水器(包括电解水机)可作为一示例来 进行解释，但该净水器应被理解成例示根据本发明实施例的水处理设备。
背景技术
冷水箱是用于对引入其中的水进行冷却的装置，以便将冷水供给给用 户。冷水箱可包括水箱主体和冷却单元，水引入并存储到水箱主体中，而 冷却单元用于对存储在水箱主体中的水进行冷却。
相关领域的水箱主体整体由金属制成。因此，并不容易制造水箱主体， 且会花费大量制造成本。此外，并不容易制造具有复杂形状的水箱主体。
同时，在相关领域的冷却单元中，与存储在水箱主体中的水进行热交 换的制冷剂在其中流动的蒸发器安装在水箱主体内或外部。然而，使用包 括具有复杂结构的蒸发器的冷却系统占据大量空间。
为了解决这些问题，已提出将冷却单元构造成通过使用热电模块来对 存储在水箱主体中的水进行冷却的技术。
在使用热电模块的电子冷却方案的情形下，热电模块的一侧与连接于 冷水箱的冷却散热片接触，而热电模块的另一侧与具有风扇的散热器接触。 根据此种构造，当驱动热电模块时，热量通过冷却散热片从容纳在冷水箱 中的水传递至热电模块的一侧，并且传递至热电模块一侧的热量通过热电 模块的另一侧传递至散热器。传递至散热器的热量传递至由于风扇驱动而 从外部引入至散热器的空气以散热。
然而，使用热电模块的冷却单元所具有的冷却效率低于使用蒸发器的 冷却系统的冷却效率。此外，当包括热电模块的冷却单元附连于水箱主体 时，热传递效率降低。
此外，在使用热电模块的电子冷却方案中，通过将电力供给至热电模 块来执行冷却，这需要大量电力，从而由于供电装置产生大量热量。因此， 现有技术需要诸如风扇之类的单独冷却装置来对供电装置进行冷却。这会 难以减小诸如净水器之类水处理设备的尺寸。此外，由于需要附加的电力 来驱动用于冷却供电装置的附加冷却装置，因而诸如净水器之类水处理设 备的能源效率降低。
同时，当引入到冷水箱中的水与已容纳在冷水箱中的水快速混合时， 会输出最新引入的室温水和之前容纳的水的混合物，以供给至用户。
具体地说，冷水箱将水冷却至输出以供给至用户所需的温度，但当引 入到冷水箱中的水(室温的水)与已容纳在其中的水(冷水)快速混合时， 冷水无法输出供水，而形成为冷水的水与具有较高温度的室温的水混合以 输出供水。因此，为了解决该问题，采用如下一种结构：在该结构中，根 据水温，通过使用特定重量的水而从冷水箱的下侧输出水，但问题在于由 于根据引入到冷水箱中的室温水的流量(或下降)的混水以及由于对流产 生的混水而难以稳定地吸出冷水。
具体地说，在直下式(direct type)冷水箱的情形下，当从中吸出冷水时， 室温的水持续地供给至该冷水箱中。因此，在从冷水箱中吸出大量冷水的 情形下，容纳在冷水箱中的大量冷水和最新引入其中的室温水混合，因此 在吸出特定量的冷水之后，实际上难以吸出具有预定温度或更低温度的冷 水。
此外，在现有技术的直下式冷水箱的情形下，容纳在水箱主体内的水 由于引入其中的水压而输出，使得水箱主体的内部处于压力下。然而，当 水最新供给至空水箱主体或者当水箱主体的内部由于包括在水中的起泡而 容纳特定容积或较大容积的空气时，水箱主体内的压力增大，使得水难以 顺畅地供给至水箱主体的内部。
发明内容
技术问题
本发明基于意识到上述现有技术冷水箱中产生的需求或问题中的至少 一个而作出的。
本发明一方面提供了一种冷水箱和具有该冷水箱的水处理设备，该冷 水箱能够经由包括热电模块的冷却单元增强容纳在水箱主体内的水通过冷 却水的冷却效率。
本发明一方面还提供了一种冷水箱和具有该冷水箱的水处理设备，该 冷水箱能使得通过水箱主体传递至外部的热量传递最小化。
本发明一方面还提供了一种冷水箱和具有该冷水箱的水处理设备，该 冷水箱能使得包括热电模块的冷却单元容易地安装在水箱主体中。
本发明一方面还提供了冷水箱和具有该冷水箱的水处理设备，该冷水 箱通过防止引入到水箱主体中的引入水与存储水快速混合而能够稳定地输 出容纳在冷水箱的水箱主体中的存储水(冷水)。
本发明一方面还提供了冷水箱和具有该冷水箱的水处理设备，该冷水 箱能够容易地施用一结构，在该结构中，引入水(室温水)和存储水(冷 水)的混合减速。
本发明一方面还提供了一种冷水箱和具有该冷水箱的水处理设备，该 冷水箱能使得引入水通过冷却单元充分冷却且然后输出。
本发明一方面还提供了能够使冷却效率最大化的冷水箱和具有该冷水 箱的水处理设备。
本发明一方面还提供了冷水箱和具有该冷水箱的水处理设备，当空气 引入到水箱主体中时，空气排出，由此释放水箱主体内的空气压力，从而 使得水能顺畅地引入到水箱主体中。
本发明一方面还提供了冷水箱和具有该冷水箱的水处理设备，其中， 止回阀通过水箱主体中由于引入其中的水而增大的内部压力自动关闭，由 此使得水经由简单结构流入或流出水箱主体。
本发明一方面还提供了水处理设备，该水处理设备能够通过施用已对 包括在电子冷却单元中的热电模块进行冷却的至少特定量的空气来冷却向 电子冷却单元供电的供电装置，而无需使用附加的冷却装置，由此该水处 理设备能减小产品的尺寸并增强能量效率。
问题的解决方案
根据本发明的一个方面，提供一种冷水箱，该冷水箱包括：水箱主体， 该水箱主体包括第一主体和第二主体，该第一主体和第二主体组合以在其 中形成内部空间;以及冷却单元，该冷却单元包括热电模块，该热电模块 对容纳在水箱主体内的水进行冷却。
较佳的是，该第一主体由合成树脂材料制成。第二主体由金属材料制 成。第二主体具有包层结构，异质金属连结在该包层结构中。在该情形 中，第二主体的内部可由不锈钢制成，而该第二主体的外部可由铝或铜制 成。
此外，较佳的是，第二主体可具有板状形状。或者，该第二主体可具 有圆形形状，该圆形形状具有高于第二主体的周缘的中心部分。在该情形 中，该第二主体可具有平坦中心部分和弧形周缘。
较佳的是，第一主体和第二主体可由密封构件密封。
此外，较佳的是，热电模块可连接于第二主体以冷却第二主体。
在此，冷却单元可包括：冷却散热片，该冷却散热片的一侧连接于第 二主体的另一侧，而冷却散热片的另一侧与热电模块的一侧接触;以及散 热器，该散热器的一侧与热电模块的另一侧接触。冷却散热片可由连接构 件固定于第二主体，该连接构件定位在第二主体的一侧处。
较佳的是，由金属材料制成的导热构件可安装在第二主体的一侧，并 且容纳在水箱主体的内部空间中。在此，导热构件可由连接构件固定于第 二主体，该连接构件定位在第二主体的一侧处。更佳的是，该连接构件可 连接导管构件、第二主体以及冷却散热片。该冷却散热片和连接构件可由 螺栓或螺钉固定。
此外，风扇可设置在散热器中。进水单元和出水单元可形成在第一主 体中。
较佳的是，该冷却单元可由多个紧固构件附连于第二主体，该多个紧 固构件附连于第二主体的外侧。
此外，较佳的是，导热润滑油可定位在第二主体和冷却散热片之间。该 导热润滑油可至少定位在冷却散热片和热电模块之间或者热电模块和散热 器之间。
较佳的是，这些紧固构件可通过点焊、铜焊或激光焊接附连于第二主 体。
同时，该水箱主体可包括空气排放止回阀，该空气排放止回阀将水箱 主体内的空气排放至外部，以便于将水引入到水箱主体中，并且当水引入 到水箱主体内时通过水箱主体内的压力关闭。
另一方面，根据本发明的实施例的冷水箱还可包括引入水稳定单元， 该引入水稳定单元设置在水箱主体上，以防止从进水单元引入的引入水与 容纳在水中主体内的存储水快速混合。
较佳的是，引入水稳定单元可包括分隔构件，该分隔构件将引入引入 水的引入水空间和容纳存储水的存储水空间隔开，并且具有连通开口，以 使得引入水空间和存储水空间通过连通开口连通。更佳的是，引入水稳定 单元还可包括混合减速板，该混合减速板安装在引入水空间中，以使得通 过进水单元引入的引入水与混合减速板碰撞。
在另一实施例中，引入水稳定单元可包括：混合减速板，该混合减速 板首先使从进水单元引入的引入水与已容纳在水箱主体中的存储水的混合 减速;以及分隔构件，该分隔构件其次使穿过混合减速板的水与已容纳在 水箱主体中的存储水的混合减速并且具有连通开口，使得引入水与存储水 混合。
较佳的是，该混合减速板所具有的形状可成形为，使得混合减速板的 定位在设置于进水单元中的进水口下方的中心部分向下弯曲。
此外，较佳的是，设置在进水单元中的进水口以及连通开口可根据水 箱主体的厚度方向定位在水箱主体的相互相对两侧。
更佳的是，连通开口可安装在分隔构件的上缘处。
较佳的是，分隔构件可形成在第一主体上，且在第一主体和第二主体 组合起来时，形成引入水空间和存储水空间。在此，密封构件可设置在分 隔构件和第二主体之间，以阻挡水通过除了连通开口以外部分的流动。
此外，较佳的是，分隔构件的连通开口可定位在联接有热电模块的部 分的上部，以使得引入水能通过连通开口流至联接有热电模块的部分。在 此，冷却单元可包括由金属材料制成的导热构件并且定位在水箱主体内， 以将从与热电模块接触的冷却散热片传递的热量传递至容纳在水箱主体内 的水，且分隔构件的连通开口可定位在导热构件的上部中。
同时，水箱主体可包括所述进水单元和所述出水单元，该进水单元可 包括缓冲空间，该缓冲空间在水通过进水口引入至水箱主体之前、临行地 存储从外部引入的水。
较佳的是，该缓冲空间可在与设置在进水单元中的进水口的正上方位 置偏离的位置处与进水管连通。
此外，较佳的是，进水口可包括多个开口。
较佳的是，出水口隔热构件可安装在定位于进水单元和出水单元之间 的水箱主体的外表面上，以限制进水单元和出水单元之间的热传递。
根据本发明的另一方面，提供一种水处理设备，该水处理设备包括：前 述冷水箱;以及出水构件，该出水构件将容纳在冷水箱中的水吸出。
此外，该水处理设备还可包括供电装置，该供电装置电连接于冷水箱 的冷却单元，其中对设置在冷水箱的冷水单元中的热电模块进行冷却的至 少特定量的空气流至供电装置以冷却供电装置。
在此，设置在冷水箱中的冷却单元可包括：冷却散热片，该冷却散热 片连接于热电模块的一侧;散热器，该散热器连接于热电模块的另一侧; 以及风扇，该风扇安装在散热器中并使得外部空气能引入到散热器中，以 冷却热电模块而然后从热电模块中流出。
较佳的是，该供电装置可定位在散热器的空气出流一侧，以直接由从 散热器流出的空气冷却。
更佳的是，引入到散热器中的空气可从散热器的两侧流出，且供电装 置可定位在散热器的任一侧。在此，使得空气能流入和流出的多个空气入 流/出流孔可形成在供电装置上，且供电装置的空气入流/出流孔可定位成面 向散热器的任一侧。
在另一实施例中，空气引导单元可设置在散热器和供电装置之间，以 引导从散热器流出的至少一部分空气流至供电装置并冷却供电装置。
较佳的是，空气引导单元的一侧可定位在散热器的空气出流一侧，而 空气引导单元的另一侧可定位在供电装置处。
更佳的是，引入到散热器中的空气可从散热器的两侧流出，而空气引 导单元的一侧可定位在散热器的两侧的一侧处。在此，空气引导单元的另 一侧可定位在形成于供电装置上的多个空气入流/出流孔处。
较佳的是，空气引导单元的一侧所具有的截面积可大于空气引导单元 的另一侧的截面积。
此外，较佳的是，空气引导单元可构造成导管。在此，导管的一侧可 敞开并且与安装有供电装置的装置形成空气流路。
较佳的是，该供电装置可定位在冷却单元的上部中。
同时，供电装置可构造成开关型电源(SMPS)。
本发明的有利效果
根据本发明的一实施例，由于水引入并存储的冷水箱的水箱主体的第 一部分由合成树脂制成，因而水箱主体能容易地制造且制造成本可降低。
此外，根据本发明的一实施例，由于热电模块安装在由金属材料制成 的第二主体中以冷却存储在冷水箱的水箱主体中的水，因而冷却效率和组 装特性可增强。具体地说，由于由金属材料制成的导热构件安装在水箱主 体内，因而冷却效率可增强。此外，由于由合成树脂材料制成的连接构件 用于将导热构件联接于第一主体且紧固构件并不从连接构件露出，因此防 止紧固构件受腐蚀。
此外，根据本发明的一实施例，由于热电模块安装在第二主体中，因 而存储在冷水箱的水箱主体中的水能通过联接第一和第二主体而由简单结 构有效地冷却。
此外，根据本发明的一实施例，由于水箱主体由第一和第二主体形成， 且由金属材料制成的冷却单元连接于第二主体，因而冷却效率和组装效率 能增强。此外，由于第一主体由合成树脂材料制成，因而能有效地防止通 过第一主体的热交换，由此使得隔热效果最大化。
此外，根据本发明的一实施例，在联接有具有热电模块的冷却单元的 第二主体形成为具有连结异质金属的包层结构的情形下，第二主体的外侧 由诸如铝(Al)或铜(Cu)之类具有优良导热性的材料制成，而该第二主 体的内侧由诸如不锈钢之类对于水稳定的材料制成，因此能同时实现冷却 效果和稳定地容纳水。
此外，根据本发明一实施例，由于引入到冷水箱的水箱主体中的引入 水(室温水)在由引入水稳定单元稳定的状态下与存储水(冷水)混合并 且防止与容纳在水箱主体内的存储水快速混合，因而容纳在水箱主体中的 存储水(冷却)能稳定地输出。具体地说，构成引入水稳定单元的分隔构 件将引入水空间和存储水空间隔开，以使存储水和引入水的混合减速。此 外，由于引入水稳定单元由混合减速板和分隔构件构成，因而能防止引入 水和存储水快速地混合。具体地说，引入水的速度通过混合减速板减小以 防止引入水快速混合，并且引入水的速度通过分隔构件减小以使得稳定的 引入水能与存储水逐渐地混合。此外，由于缓冲空间安装在进水单元或进 水单元构造成多个开口，因而引入到水箱主体中的水能在稳定的状态下供 给。
具体地说，在直下式冷水箱的情形中，当存储水(冷水)被吸出时， 持续地供给引入水(室温水)，但在该情形中，能通过根据本发明一实施 例的引入水稳定单元有效地防止引入水和存储水快速地混合。
此外，根据本发明的一实施例，由于第一主体和第二主体单独地构造， 因而能容易地安装引入水稳定单元，该引入水稳定单元使得引入水和存储 水的混合减速或者使得引入水的流动稳定。
此外，根据本发明的一实施例，由于与存储水(冷水)混合的引入水 (室温水)通过分隔构件的连通开口由冷却单元冷却，因而能施用有效地 冷却引入水的结构。具体地说，当传递热电模块的冷却热量的导热构件安 装在水箱主体内时，由于引入到存储水空间中的引入水通过分隔构件的连 通开口供给至导热构件上方，因而引入水能被有效地冷却。
此外，根据本发明一实施例，当空气引入到水箱主体中时，空气通过 止回阀排出，释放水箱主体内的空气压力，由此使得水能顺畅地引入到水 箱主体中。
此外，根据本发明一实施例，由于止回阀构造成由水箱主体内由于引 入水而增大的压力自动关闭，因而水能通过简单的机构而顺畅地流入或流 出水箱主体。
此外，根据本发明一实施例，由于向电子冷却单元供电的供电装置通 过使用已对包括在冷却单元中的热电模块进行冷却的至少特定量的空气而 冷却，因而供电装置能在不使用任何附加冷却装置的情形下冷却，由此水 处理设备能减小尺寸且该水处理设备的能量效率能增强。
