申请日2012.08.02
公开(公告)日2013.02.20
IPC分类号C02F3/00
摘要
本实用新型公开了一种用于污水处理的生物反应沉淀池，包括池体，该池体包括初次沉淀分区、生物反应分区和二次沉淀分区，其特征在于该池体内分别设置连接初次沉淀分区与生物反应分区的渠道，以及连接生物反应分区与二次沉淀分区的渠道。初次沉淀分区与二次沉淀分区分别位于所述池体的两侧，生物反应分区位于初次沉淀分区与二次沉淀分区之间。与现有技术相比，本实用新型将污水的典型处理工艺中的初次沉淀、生物反应、二次沉淀和污泥回流系统有机的结合起来，减小了典型污水处理工艺中以上功能区的总占地面积;不用设置管道及弯头，减小水头损失;同时降低了构筑物施工开槽的难度和开槽边坡支护的复杂性。
权利要求书
1.一种用于污水处理的生物反应沉淀池，包括池体，该池体包括初次沉淀分区、生物反应分区和二次沉淀分区，其特征在于该池体内分别设置连接初次沉淀分区与生物反应分区的渠道，以及连接生物反应分区与二次沉淀分区的渠道。
2.根据权利要求1所述的用于污水 处理的生物反应沉淀池，其特征在于：初次沉淀分区与二次沉淀分区分别位于所述池体的两侧，生物反应分区位于初次沉淀分区与二次沉淀分区之间。
3.根据权利要求1所述的用于污水处理的生物反应沉淀池，其特征在于：生物反应和二次沉淀区之间设有污泥外回流泵房与剩余污泥泵房，所述污泥外回流泵房与剩余污泥泵房合建。
4.根据权利要求3所述的用于污水处理的生物反应沉淀池，其特征在于：污泥外回流泵房设置在生物反应区内，靠近二次沉淀区一侧的中心位置，剩余污泥泵房设置在二次沉淀区，靠近生物反应区一侧的中心位置。
5.根据权利要求4所述的用于污水处理的生物反应沉淀池，其特征在于：初次沉淀分区、生物反应分区和二次沉淀分区均采用矩形结构，所述池体也为矩形结构。
说明书
一种用于污水处理的生物反应沉淀池
技术领域
本实用新型涉及污水处理的技术领域，尤其涉及一种利用沉淀-生物反应-沉淀而用于污水处理的生物反应沉淀池。
背景技术
由于水环境污染加剧且能源短缺，为进一步适应经济的发展和人民生活水平的提高，改善区域水环境和卫生环境，对污水进行处理并回用，受到人们越来越高的关注。目前，城市污水处理厂典型工艺流程为：进水-格栅-沉砂池-初次沉淀池-生物反应池-二次沉淀池-消毒。目前，由于初次沉淀池、生物反应池及二次沉淀池大都采用管道连接，因此大多都存在建设占地面积大的问题，在城市用地日趋紧张的情况下，此问题尤为突显，严重制约了当前城镇污水处理工作的开展。而且使用管道连接，会大大增加污水处理系统的水头损失，造成污水厂水头损失增加，不利于节能。
发明内容
本实用新型所要解决的技术问题是针对上述现有技术现状而提供一种整体结构占地小，且有利于节能的用以污水处理的生物反应沉淀池。

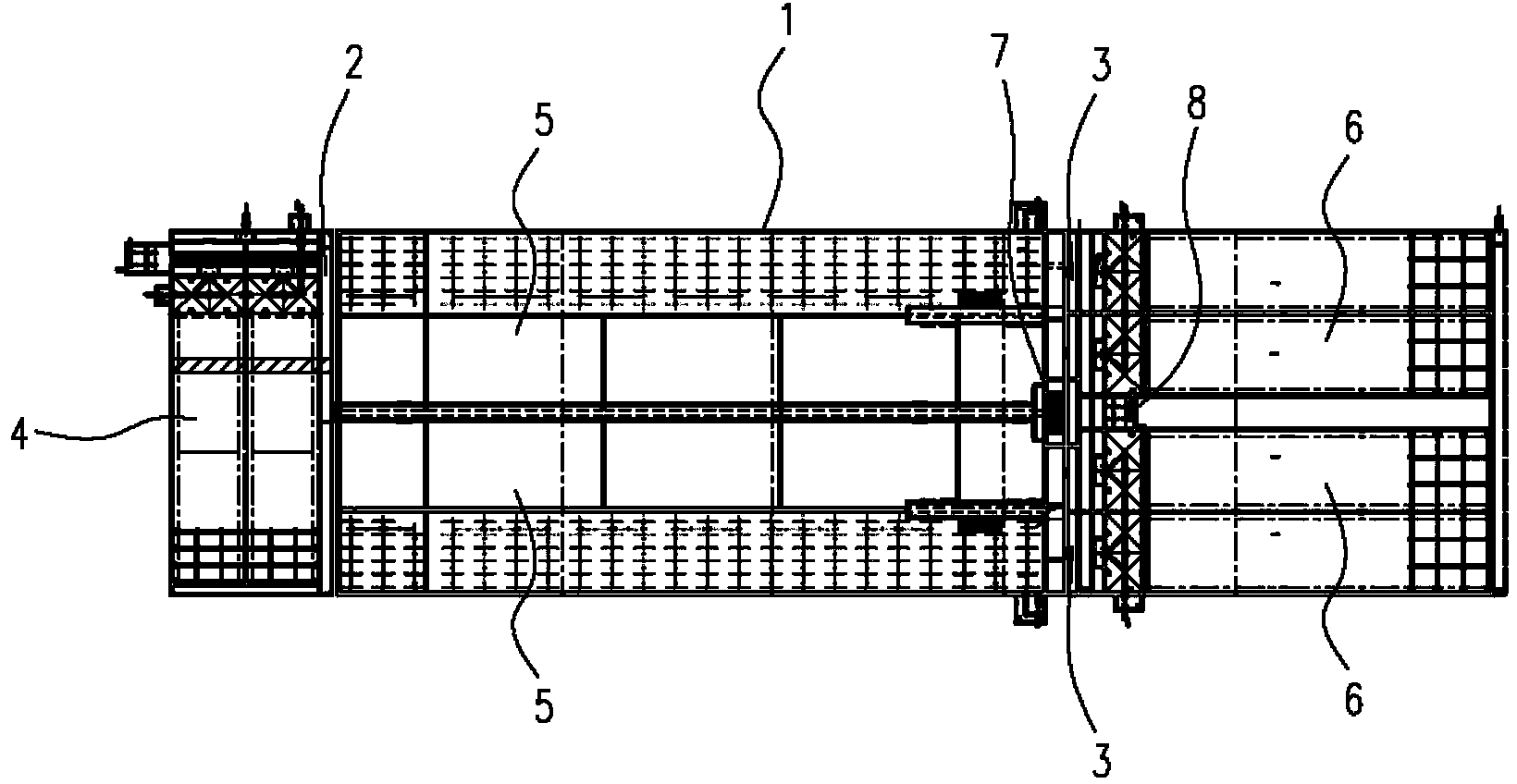

为了实现上述目的，本实用新型所采用的技术方案为：一种用于污水处理的生物反应沉淀池，包括池体，该池体包括初次沉淀分区、生物反应分区和二次沉淀分区，其特征在于该池体内分别设置连接初次沉淀分区与生物反应分区的渠道，以及连接生物反应分区与二次沉淀分区的渠道。初次沉淀分区与二次沉淀分区分别位于所述池体的两侧，生物反应分区位于初次沉淀分区与二次沉淀分区之间。生物反应和二次沉淀区之间设有污泥外回流泵房与剩余污泥泵房，所述污泥外回流泵房与剩余污泥泵房合建。污泥外回流泵房设置在生物反应区内，靠近二次沉淀区一侧的中心位置，剩余污泥泵房设置在二次沉淀区，靠近生物反应区一侧的中心位置。
与现有技术相比，本实用新型将污水的典型处理工艺中的初次沉淀、生物反应、二次沉淀和污泥回流系统有机的结合起来，构筑物之间通过渠道连接，减小了典型污水处理工艺中以上功能区的总占地面积;不用设置管道及弯头，减小水头损失，使得水流更加顺畅;同时降低了构筑物施工开槽的难度和开槽边坡支护的复杂性。本实用新型在对运行中的管理和监测方面，也比常规方法更加方便。
