公开(公告)日2013.01.30
IPC分类号C02F9/02; G09B25/02
摘要
本实用新型涉及演示模型技术领域，具体地说是一种微型水处理演示装置，包括进水部件(5)、处理部件(1)和出水部件(2)，所述进水部件(5)为上、下端敞口的空腔体，所述处理部件(1)的上端设有进水口(3)，所述处理部件(1)的下端设有出水口(4)，所述出水部件(2)为上端敞口下端封闭的空腔体，所述进水部件(5)的下端与处理部件(1)的上端相连，所述处理部件(1)的下端与出水部件(2)的上端相连;本实用新型同现有技术相比，结构新颖、简单，设计合理，不仅体型小巧，携带方便，而且由于是利用地球地心引力的原理，从而操作时无需借助外力，使用非常方便，能够让人们直观地看到水质处理的过程和效果。
权利要求书
1.一种微型水处理演示装置，其特征在于：包括进水部件(5)、处理部件(1) 和出水部件(2)，所述进水部件(5)为上、下端敞口的空腔体，所述处理部 件(1)的上端设有进水 口(3)，所述处理部件(1)的下端设有出水口(4)， 所述出水部件(2)为上端敞口下端封闭的空腔体，所述进水部件(5)的下 端与处理部件(1)的上端相连，所述处理部件(1)的下端与出水部件(2) 的上端相连。
2.如权利要求1所述的微型水处理演示装置，其特征在于：所述进水部件(5) 的上端设有盖子(6)，所述盖子(6)上与进水部件(5)上端相连接处设有 密封圈(7)。
3.如权利要求1或2所述的微型水处理演示装置，其特征在于：所述处理部件 (1)上、下端处的进水口(3)、出水口(4)均设置为线形槽口，所述线形 槽口沿周向排列。
4.如权利要求3所述的微型水处理演示装置，其特征在于：所述处理部件(1) 上、下端处的进水口(3)、出水口(4)的外周均设有滤网(8)。
5.如权利要求4所述的微型水处理演示装置，其特征在于：所述处理部件(1) 上端进水口(3)的中央设有缓流件(9)，所述缓流件(9)为半圆体。
6.如权利要求5所述的微型水处理演示装置，其特征在于：所述处理部件(1) 下端出水口(4)的中央开有滤料孔(10)，所述滤料孔(10)处设有圆形旋 钮(11)。
说明书
微型水处理演示装置
[技术领域]
本实用新型涉及演示模型技术领域，具体地说是一种微型水处理演示装置。
[背景技术]
伴随着水资源的日趋紧缺和污水排放对环境的影响，人们对水处理越来越 重视，加强宣传教育力度，提高人们对饮水质量的意识已成为不可忽视的问题。 由于水处理是利用各种滤料来对水进行处理，而一般水处理的过程都表现在水 处理产品的内部，无法直观地展现在人们眼前，从而无法让人们直观地看到水 质处理的过程。因此，目前人们对水处理的宣传教育方式仍旧停留在比较单调 的局地，缺少更形象更直观的宣传和教育方式，如模型演示等，这是目前水处 理的宣传教育中所存在的缺陷。
[实用新型内容]
本实用新型的目的就是要解决上述的不足而提供一种微型水处理演示装 置，不仅体型小巧，携带方便，而且操作时无需借助外力，使用非常方便，能 够让人们直观地看到水质处理的过程。

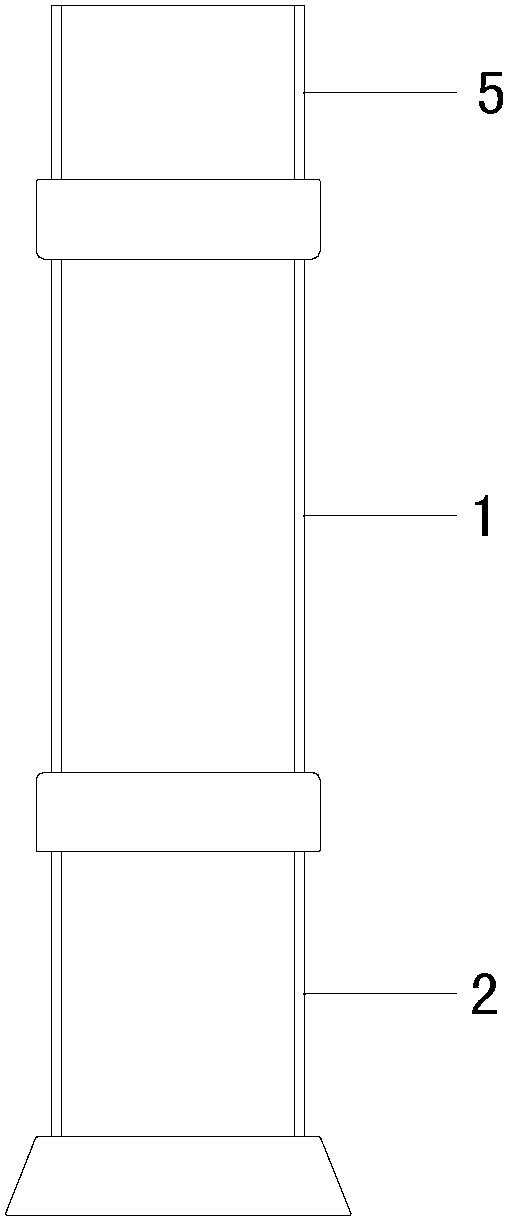

为实现上述目的设计一种微型水处理演示装置，包括进水部件5、处理部件 1和出水部件2，所述进水部件5为上、下端敞口的空腔体，所述处理部件1的 上端设有进水口3，所述处理部件1的下端设有出水口4，所述出水部件2为上 端敞口下端封闭的空腔体，所述进水部件5的下端与处理部件1的上端相连， 所述处理部件1的下端与出水部件2的上端相连。
所述进水部件5的上端设有盖子6，所述盖子6上与进水部件5上端相连接 处设有密封圈7。
所述处理部件1上、下端处的进水口3、出水口4均设置为线形槽口，所述 线形槽口沿周向排列。
所述处理部件1上、下端处的进水口3、出水口4的外周均设有滤网8。
所述处理部件1上端进水口3的中央设有缓流件9，所述缓流件9为半圆体。
所述处理部件1下端出水口4的中央开有滤料孔10，所述滤料孔10处设有 圆形旋钮11。
本实用新型同现有技术相比，结构新颖、简单，设计合理，利用进水部件 将未经过水处理的水持续而均匀地流入处理部件，并在处理部件内置有处理水 质的滤料，如活性炭、树脂和超滤膜，水从上往下平缓地经过滤料，最终经过 水质处理的水流至出水部件，通过该水处理的演示，能够让人们直观地看到水 质处理的过程和效果，了解水处理的科学知识，从而实现了对水处理所进行的 更形象更直观的宣传和教育;此外，本实用新型所述的微型水处理演示装置体 型小巧，携带方便，且由于是利用地球地心引力的原理，从而操作时无需借助 外力，使用非常方便，值得推广应用。
