申请日2012.02.10
公开(公告)日2012.10.10
IPC分类号C02F1/50; C02F1/00
摘要
本实用新型公开了一种污水处理站药剂投加系统，包括用于提供水源的离心泵、用于处理污水的配药池、用于提供反应药品溶液的药溶液池，还包括水射器，水射器设有进水口、加药口和出水口，进水口连接离心泵，加药口连接药溶液池，出水口连接配药池。还包括废水处理池，废水处理池包括杀菌池和排放池，杀菌池连通排放池，排放池通过管道连接离心泵。本实用新型的技术效果在于，本实用新型配药采用废水回用，减少废水排放量，废水处理系统自用水率为零。配药区加药泵被水射器替代后，减少维修、备件采购及维护成本，水处理单耗降低。水射器不需额外电力驱动，节省用电。
权利要求书
1.一种污水处理站药剂投加系统，包括用于提供水源的离心泵、用于处 理污水的配药池、用于提供反应药品溶液的药溶液池，其特征在于，还包括 水射器，所述的水射器设有进水口、加药口和出水口，所述的进水口连接离 心泵，所述的加药口连接药溶液池，所述的出水口连接配药池。
2.根据权利要求1所述的一种污水处理站药剂投加系统，其特征在于， 还包括废水处理池，所述的废水处理池包括杀菌池和排放池，所述的杀菌池 连通排放池，所述的排放池通过管道连接离心泵。
说明书
一种污水处理站药剂投加系统
技术领域
本实用新型涉及一种污水处理站药剂投加系统。
背景技术
污水处理中心的配药池一般采用加药泵远距离输送药品溶液，但因药品 溶液的浓度高、流量小、压力低，极易造成管道堵塞，且一般化学药品都具 有腐蚀性，故对用于输送药品溶液的加药泵的选型要求严、维修成本高、故 障多且频、保养麻烦。而且因加药区的设备集中，交叉腐蚀严重，漏液、维 修泵体排空等因素，对加药区的防腐要求严。导致加药泵维修、配件采购、 保养日常管理的工作占据了整个水处理系统维修工作的很大比重。同时由于 污水处理是工厂唯一只有投入，几乎没有产出的部门，费用相对控制紧，如 何提高加药系统的设备利用率是当前水处理系统的重要问题。
发明内容
为了解决现有污水处理中心加药泵维护不便的技术问题，本实用新型提 供一种能有效降低日常维护成本的污水处理站药剂投加系统。

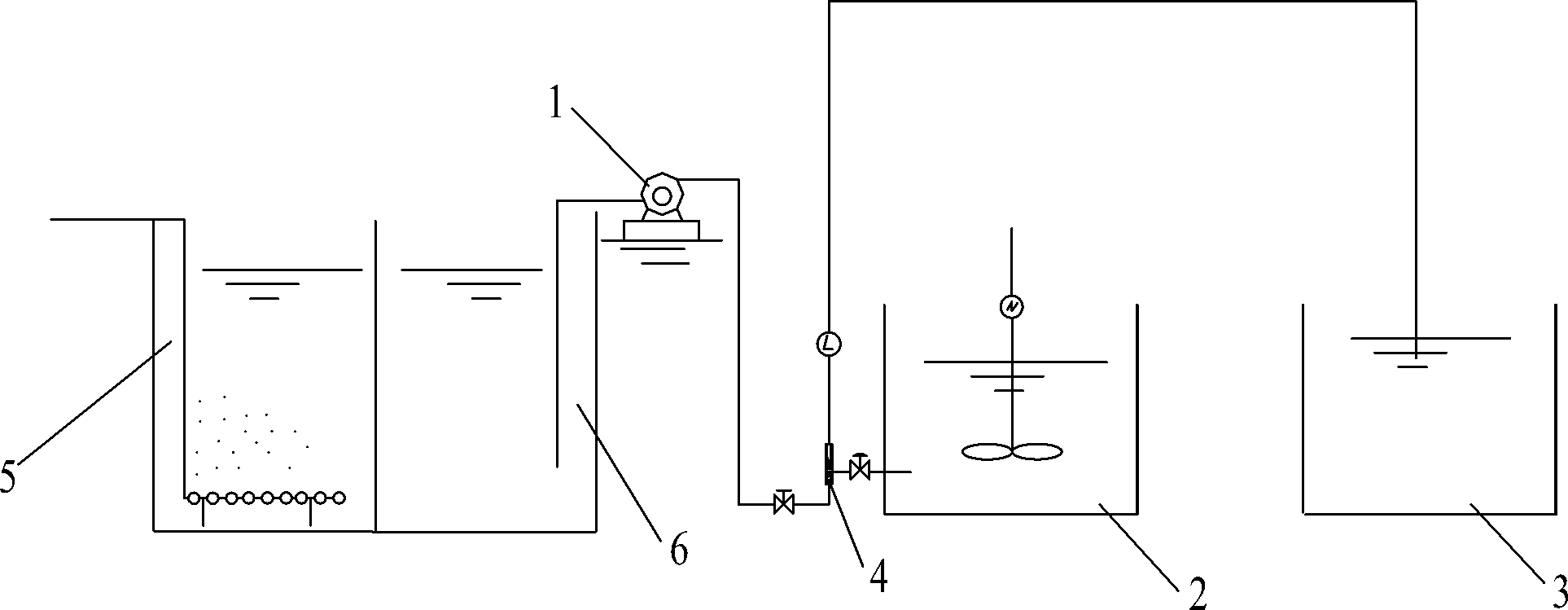

为了实现上述技术目的，本实用新型的技术方案是，一种污水处理站药 剂投加系统，包括用于提供水源的离心泵、用于处理污水的配药池、用于提 供反应药品溶液的药溶液池，还包括水射器，所述的水射器设有进水口、加 药口和出水口，所述的进水口连接离心泵，所述的加药口连接药溶液池，所 述的出水口连接配药池。
所述的一种污水处理站药剂投加系统，还包括废水处理池，所述的废水 处理池包括杀菌池和排放池，所述的杀菌池连通排放池，所述的排放池通过 管道连接离心泵。
本实用新型的技术效果在于，本实用新型配药采用废水回用，减少废水 排放量，废水处理系统自用水率为零。配药区加药泵被水射器替代后，减少 维修、备件采购及维护成本，水处理单耗降低。水射器不需额外电力驱动， 节省用电。
