申请日2012.08.02
公开(公告)日2013.03.13
IPC分类号C02F1/14
摘要
一种太阳能废水处理装置，包含一个壳体单元、一个雾化单元、一个加压单元、一个压力阀、一个排放单元，及一个集热单元。该壳体单元包括一层内壁、一层外壁、多个导温粒子，及一个盖体。该集热单元包括多根集热棒、多片聚光板，及多个导温粒子，每一根集热棒具有一个管体及一层保温层，每一个管体具有一个可拆卸地连接该壳体单元的导热端，及多个集热区，所述聚光板分别对应所述集热区设置于该管体，所述导温粒子悬浮于该管体内部。利用该集热单元收集太阳能并导热至该壳体单元，使废水被加热蒸发为较干净的蒸气再经由该排放单元排放，而具有节省成本且环保的功效。
权利要求书
1.一种太阳能废水处理装置，包含：一个壳体单元及一个雾 化单元;
该壳体单元包括一层内壁、一层外壁、多个导温粒子，该内壁 界定出一个容室;
该雾化单元包括一根设置于该外壁的入水管，及一个设置于该 内壁且与该入水管相连通的雾化器;
其特征在于：
该外壁与该内壁相配合界定出一个密闭的导热空间且具有一 层保温层，所述导温粒子悬浮于该导热空间;
该太阳能废水 处理装置还包含一个集热单元，该集热单元包 括：多根集热棒、多片聚光板，及多个导温粒子，每一根集热棒具 有一个中空的管体，及一层设置于该管体的保温层，每一个管体具 有一个未设置保温层且可拆卸地连接该壳体单元的导热端，及多个 未设置保温层的集热区，所述聚光板分别对应所述集热区设置于该 管体，所述导温粒子悬浮于该管体内部。
2.根据权利要求1所述的太阳能废水处理装置，其特征在于： 该太阳能废水处理装置还包含一个设置于该入水管且用于将废水预 先加热的预热单元。
3.根据权利要求2所述的太阳能废水处理装置，其特征在于： 该预热单元包括多片设置于该入水管用于收集太阳能以加热入水管 内废水的聚光板。
4.根据权利要求3所述的太阳能废水处理装置，其特征在于： 该雾化单元还包括一层设置于该入水管的保温层，且该入水管具有 多个未设置保温层的集热区，所述聚光板分别对应所述集热区设置 于该入水管。
5.根据权利要求1所述的太阳能废水处理装置，其特征在于： 该太阳能废水处理装置还包含一个设置于该壳体单元下方的热源， 且该外壁还包括一个位于底部且对应该热源的加热区。
说明书
太阳能废水处理装置
技术领域
本实用新型涉及一种废水处理装置，特别是涉及一种太阳能废水 处理装置。
背景技术
参阅图1，一种现有的废水处理装置包含一个壳体单元11、一个 雾化单元12、一个加压单元13、一个压力阀14、一个排放单元15， 及一个热源16。
该壳体单元11，包括一个中空的壳体111及一层保温层112，该 壳体111具有一个位于底部的加热区113，该保温层112设置于该壳 体111外侧面及顶面。
该雾化单元12包括一根设置于该壳体111的入水管121，及一个 设置于该壳体111内部且与该入水管121相连通的雾化器122。
该加压单元13设置于该入水管121。
该压力阀14设置于该壳体单元11且连通该壳体111内部。
该排放单元15包括一根设置于该壳体单元11且连通该壳体111 内部的蒸气管151、一个连通该蒸气管151的散热器152，及一个连 通该散热器152的过滤器153。
该热源16对应该加热区113设置于该壳体单元11下方。
一般使用时，因排放的废水大多具有较高的浓稠度，因此须经由 该加压单元13加水及加压后，才能经过该入水管121及该雾化器122 形成雾状的小水滴，如此可加大受热面积，而加快反应速度，接着通 过该热源16对该加热区113加热，使该壳体111内部温度上升，将 进入的废水蒸发为较干净的蒸气并经由该蒸气管151输出，蒸气经该 散热器152散热后重新冷凝为液体，液体接着再经该过滤器153过滤 后，便达到可以排放的标准，而可以直接进行排放。
当该壳体111内部压力过高时，该压力阀14会开启并释放部分 压力，以避免该壳体111承受过大的压力而爆裂，造成安全上的问题。
除上述的废水处理装置外，另外也有主要使用锅炉作废水处理的 装置，但无论是使用锅炉或是该现有的废水处理装置，由于锅炉的热 能及该热源16都是通过燃烧瓦斯、木炭等燃料而提供，不但增加能 源的损耗及增加燃料成本，且在燃烧时会产生如二氧化碳等的废气， 也会产生环保上的问题。若是为了避免环保问题，而另外进行废气的 排放处理，则更会增加额外的成本。
发明内容
本实用新型的目的在于提供一种可以节省成本且环保的太阳能 废水处理装置。

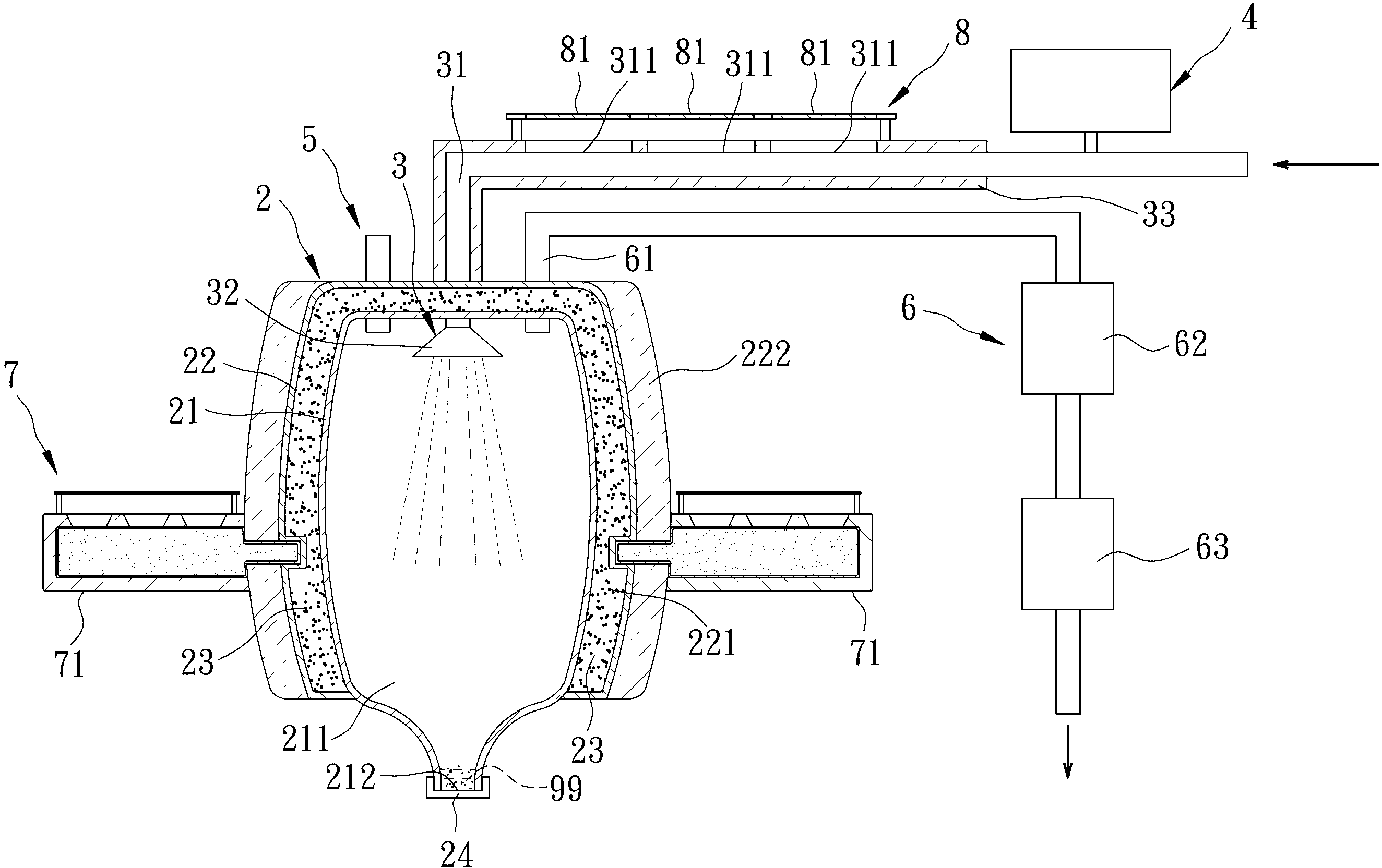

本实用新型太阳能废水处理装置包含：一个壳体单元、一个雾化 单元、一个加压单元、一个压力阀，及一个排放单元，该壳体单元包 括一层内壁、一层外壁、多个导温粒子，及一个盖体，该内壁界定出 一个容室且具有一个下开口，该盖体可开启地封闭该下开口，该雾化 单元包括一根设置于该外壁的入水管，及一个设置于该内壁且与该入 水管相连通的雾化器，该雾化器用于将废水雾化为细小水滴，该加压 单元设置于该入水管并用于将废水加压进入该容室，该压力阀设置于 该外壁且连通该容室，用于调节该容室压力平衡，该排放单元包括一 根设置于该外壁且连通该容室的蒸气管、一个连通该蒸气管的散热 器，及一个连通该散热器的过滤器。
该外壁与该内壁相配合界定出一个密闭的导热空间且具有一层 保温层，所述导温粒子悬浮于该导热空间。
该太阳能废水处理装置还包含一个集热单元，该集热单元包括： 多根集热棒、多片聚光板，及多个导温粒子，每一根集热棒具有一个 中空的管体，及一层设置于该管体的保温层，每一个管体具有一个未 设置保温层且可拆卸地连接该壳体单元的导热端，及多个未设置保温 层的集热区，所述聚光板分别对应所述集热区设置于该管体，所述导 温粒子悬浮于该管体内部。
本实用新型所述太阳能废水处理装置还包含一个设置于该入水 管且用于将废水预先加热的预热单元。
本实用新型所述的太阳能废水处理装置中，该预热单元包括多片 设置于该入水管的聚光板，所述聚光板用于收集太阳能以加热废水。
本实用新型所述的太阳能废水处理装置中，该雾化单元还包括一 层设置于该入水管的保温层，且该入水管具有多个未设置保温层的集 热区，所述聚光板分别对应所述集热区设置于该入水管。
本实用新型所述太阳能废水处理装置还包含一个设置于该壳体 单元下方的热源，且该外壁还包括一个位于底部且对应该热源的加热 区。
本实用新型的有益效果在于：通过所述聚光板收集太阳能使所述 集热棒内部加热，并经由所述导热端导热至该壳体单元，使进入该容 室的废水受热蒸发为较干净的蒸气，再通过该排放单元排放，则可节 省燃料成本且符合现今的环保潮流。
