申请日2012.02.12
公开(公告)日2012.12.19
IPC分类号E03F3/04; E03F3/02
摘要
本实用新型公开一种城镇污水管道海拔自动提升装置，由圆形顶盖(1)、直通管(2)、改进“山”型排污管(5)、直通斜管(9)以及45度弯管(13)组成，其特征在于采用改进“山”型排污管，实现污水管道海拔的自动提升;管道对接采用凹凸镶嵌，由于凹槽在下、凸槽在上，在水泥沙浆的作用下，使两者牢牢地连接在一起，进行管道的无缝对接，实现排污管道的密封性;所有的管道拐弯处均设计为45度的拐角，便于污水的流通;圆形顶盖(1)开有两个圆形小孔，便于日后开盖清淤。
权利要求书
1.一种城镇污水管道海拔自动提升装置，由圆形顶盖(1)、直通管(2)、改进“山”型排污管(5)、直通斜管(9)以及45度弯管(13)组成，其特征在于采用改进“山”型排污管,实现污水管道海拔的自动提升;管道对接采用无缝的凹凸镶嵌，实现排污管道的密封;圆形顶盖[1]开有两个圆形小孔，便于日后开盖清淤。
2.根据权利要求1所述的城镇污水管道海拔自动提升装置，其特征在于改进“山”型排污管(5)上端(4)与右端(7)都开有凹槽。
3.根据权利要求1所述的城镇污水管道海拔自动提升装置，其特征在于直通管(2)下端开有凸槽(3);直通斜管(9)下端开有凸槽(8)、上端开有凹槽(10)，直通斜管(9)的轴心线与自身管口上下面均成45度角。
4.根据权利要求1所述的城镇污水管道海拔自动提升装置，其特征在于45度弯管(13)下端开有凸槽(11)。
5.根据权利要求1所述的城镇污水管道海拔自动提升装置，其特征在于圆形顶盖(1)所开的两个圆形小孔，分布在顶盖(1)圆心的两侧成对称分布，三个圆心均处在同一直线上。
6.根据权利要求1所述的城镇污水管道海拔自动提升装置，其特征在于圆形顶盖(1)所开的两个圆形小孔，其直径大小均为20毫米，且两小孔圆心离圆形顶盖(1)圆心均为三分之二圆形顶盖(1)的半径。
7.根据权利要求1所述的城镇污水管道海拔自动提升装置，其特征在于改进“山”型排污管(5)的拐角(18、19、21、22)均为45度的拐角。
说明书
城镇污水管道海拔自动提升装置
技术领域
本实用新型涉及一种城镇污水管道海拔自动提升装置，属于环境保护工程应用领域;用上本装置后，能使深埋于城镇地下的密封污水管道海拔自动提升，实现与已有城镇污水管网的对接，做到污水集中排放的目的。
背景技术
目前古老城镇深埋于地下的污水管，有的海拔大大低于已建的城镇公共污水管网，造成工程改造施工难度大，而有的污水则不得不直排城镇内河，造成水资源的污染，危及到广大人民群众的饮水安全。
发明内容
本实用新型的目的是要设计出一种结构简单、排污通畅的城镇污水管道海拔自动提升装置，将深埋于城镇的密封污水管改道至城镇公共污水管网中，彻底解决污水直排内河的历史。

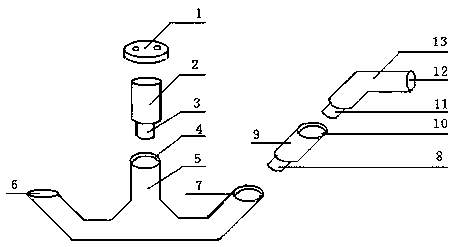

本实用新型的任务由以下方式完成：它是由圆形顶盖(1)、直通管(2)、改进“山”型排污管(5)、直通斜管(9)以及45度弯管(13)组成，其特征在于采用改进“山”型排污管,实现污水管道海拔的自动提升;管道对接采用无缝的凹凸镶嵌，实现排污管道的密封;圆形顶盖[1]开有两个圆形小孔，便于日后开盖清淤。其各部分的结构特征在于：
改进“山”型排污管(5)上端(4)与右端(7)都开有凹槽。
直通管(2)下端开有凸槽(3);直通斜管(9)下端开有凸槽(8)、上端开有凹槽(10)，直通斜管(9)的轴心线与自身管口上下面均成45度角。
45度弯管(13)下端开有凸槽(11)。
圆形顶盖(1)所开的两个圆形小孔，分布在顶盖(1)圆心的两侧成对称分布，三个圆心均处在同一直线上。
圆形顶盖(1)所开的两个圆形小孔，其直径大小均为20毫米，且两小孔圆心离圆形顶盖(1)圆心均为三分之二圆形顶盖(1)的半径。
改进“山”型排污管(5)的拐角(18、19、21、22)均为45度的拐角。
