申请日2011.12.29
公开(公告)日2012.10.10
IPC分类号C02F1/44
摘要
本实用新型涉及一种改进的工艺复用水处理系统，包括铜渗透膜单元、锌渗透膜单元、铬渗透膜单元，所述铜渗透膜单元、锌渗透膜单元、铬渗透膜单元外侧分别设有铜渗透膜外输端、锌渗透膜外输端、铬渗透膜外输端。本实用新型有益效果为：通过将铜渗透膜、锌渗透膜、铬渗透膜的产水直接外输，以消除外输水铜、锌、铬离子的相互污染;节省了混床、中间水箱、中间水泵的投资费用、节省了中间水泵的运行费用、同时也节省了化学药品的投入费用。
权利要求书

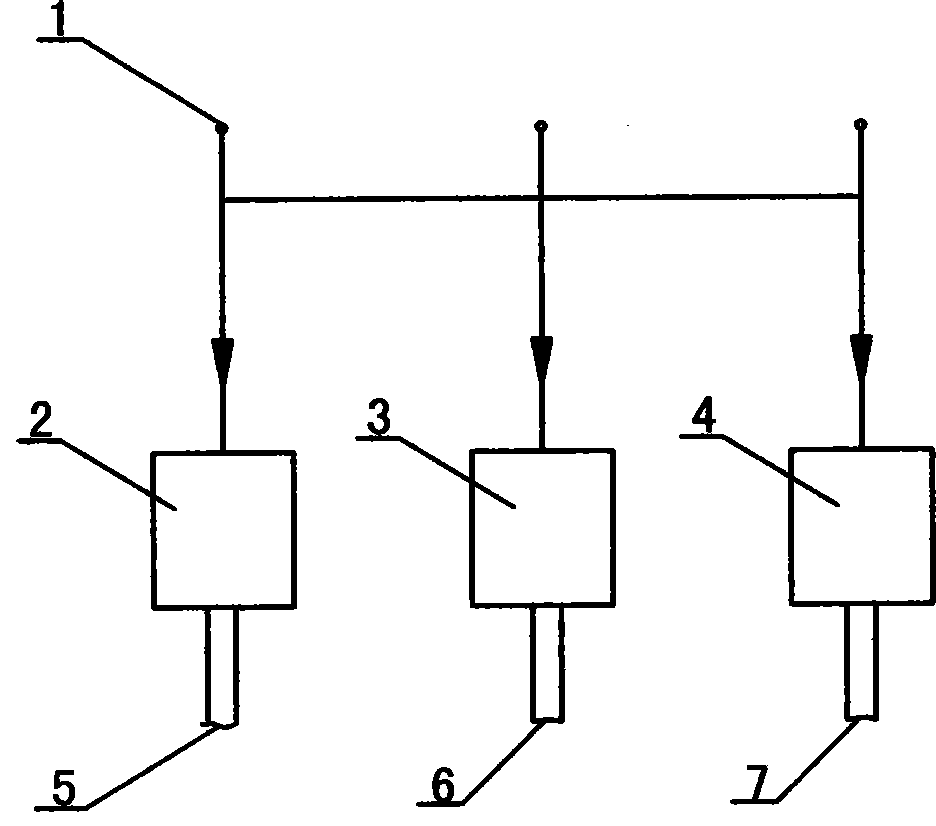

1.一种改进的工艺复用水处理系统，包括铜渗透膜单元(2)、锌渗透膜单 元(3)、铬渗透膜单元(4)，其特征在于：所述铜渗透膜单元(2)、锌渗透膜 单元(3)、铬渗透膜单元(4)外侧分别设有铜渗透膜外输端(5)、锌渗透膜外 输端(6)、铬渗透膜外输端(7)。
说明书
一种改进的工艺复用水处理系统
技术领域
本实用新型涉及环境工程技术，尤其涉及一种改进的工艺复用水处理系统。
背景技术
对于常规纯水制备原理与规范，主要通过滤膜有效去除水中的微粒、胶体、 细菌、热源和有机物，适用于以分离、浓缩、净化为目的的各种生产工艺中， 广泛应用于轻纺、化工、医药、食品、环保电子等行业;其中的膜分离技术是 一项最具发展潜力的高新技术、广泛用于物质的分离、浓缩和提纯。例如，超 滤性能和作用，彻底清除水中细菌、铁锈、胶体、大分子有机物等物质，保留 对人体健康有益的微量元素，净化水的微生物和浊度等主要指标优于瓶装饮用 水卫生健康。但是现有传统的纯水制备系统，是将铜渗透膜、锌渗透膜、铬渗 透膜的产水共同接到混床，通过混床去除阴、阳离子后再外输，这样会导致外 输水铜、锌、铬离子的相互污染，其投资费用、运行费用以及化学药品的投入 费用也较多。因此，针对以上方面，需要对现有技术进行合理的改进。
实用新型内容
针对以上缺陷，本实用新型提供一种有利于消除污染、节省投资与运行费 用、可节省化学药品投入费用的改进的工艺复用水处理系统，以解决现有技术 的诸多不足。
为实现上述目的，本实用新型采用以下技术方案：
一种改进的工艺复用水处理系统，包括铜渗透膜单元、锌渗透膜单元、铬 渗透膜单元，所述铜渗透膜单元、锌渗透膜单元、铬渗透膜单元外侧分别设有 铜渗透膜外输端、锌渗透膜外输端、铬渗透膜外输端。
本实用新型所述的改进的工艺复用水处理系统的有益效果为：通过将铜渗 透膜、锌渗透膜、铬渗透膜的产水直接外输，以消除外输水铜、锌、铬离子的 相互污染;节省了混床、中间水箱、中间水泵的投资费用、节省了中间水泵的 运行费用、同时也节省了化学药品的投入费用。
