申请日2012.02.17
公开(公告)日2012.09.19
IPC分类号E03C1/12; E03D1/00; E03C1/122
摘要
本实用新型提供一种生活废水充分利用装置，包括马桶的水箱、盛容生活废水的水槽和自来水管，还包括设有液位传感器的高位储水箱，所述水槽中的生活废水过滤后经由自吸泵抽入高位储水箱，高位储水箱的下水管连通所述马桶的水箱，所述自来水管经由电磁阀与下水管连通，还包括控制器：当液位传感器检测到高位储水箱低于预设的水位下限时，启动自吸泵，如果水位连续3秒钟没有变化，关闭自吸泵，若此时检测到的水位仍处于水位下限，开启电磁阀60秒后关闭，供入自来水。
权利要求书
1.一种生活废水充分利用装置，包括马桶的水箱、盛容生活废水的水槽和 自来水管，其特征在于：还包括设有液位传感器的高位储水箱，所述水槽中的 生活废水过滤后经由自吸泵抽入高位储水箱，高位储水箱的下水管连通所述马 桶的水箱，所述自来水管经由电磁阀与下水管连通，
还包括控制器：当液位传感器检测到高位储水箱低于预设的水位下限时， 启动自吸泵，如果水位连续3秒钟没有变化，关闭自吸泵，若此时检测到的水 位仍处于水位下限，开启电磁阀60秒后关闭，供入自来水。
说明书
一种生活废水充分利用装置
技术领域
本实用新型涉及一种节水装置，具体涉及一种生活废水充分利用装置。
背景技术
没有水，就没有生命。水已不是一种“取之不尽，用之不竭”的自然资源， 水已越来越少。据测算，我国淡水资源总量为2.7万亿立方米，居世界第六位， 但人均水量只相当世界人均占有量的1/4，居世界第110位.目前，我国有200 多个城市缺水。北京每年缺水10多亿立方米，地下水位有的地方已降到30多 米。深圳每天至少缺水10万立方米，曾经出现过“水荒”。
发明内容
本实用新型要解决的技术问题是提供一种生活废水充分利用装置。
为了解决上述技术问题，本实用新型的技术方案为：

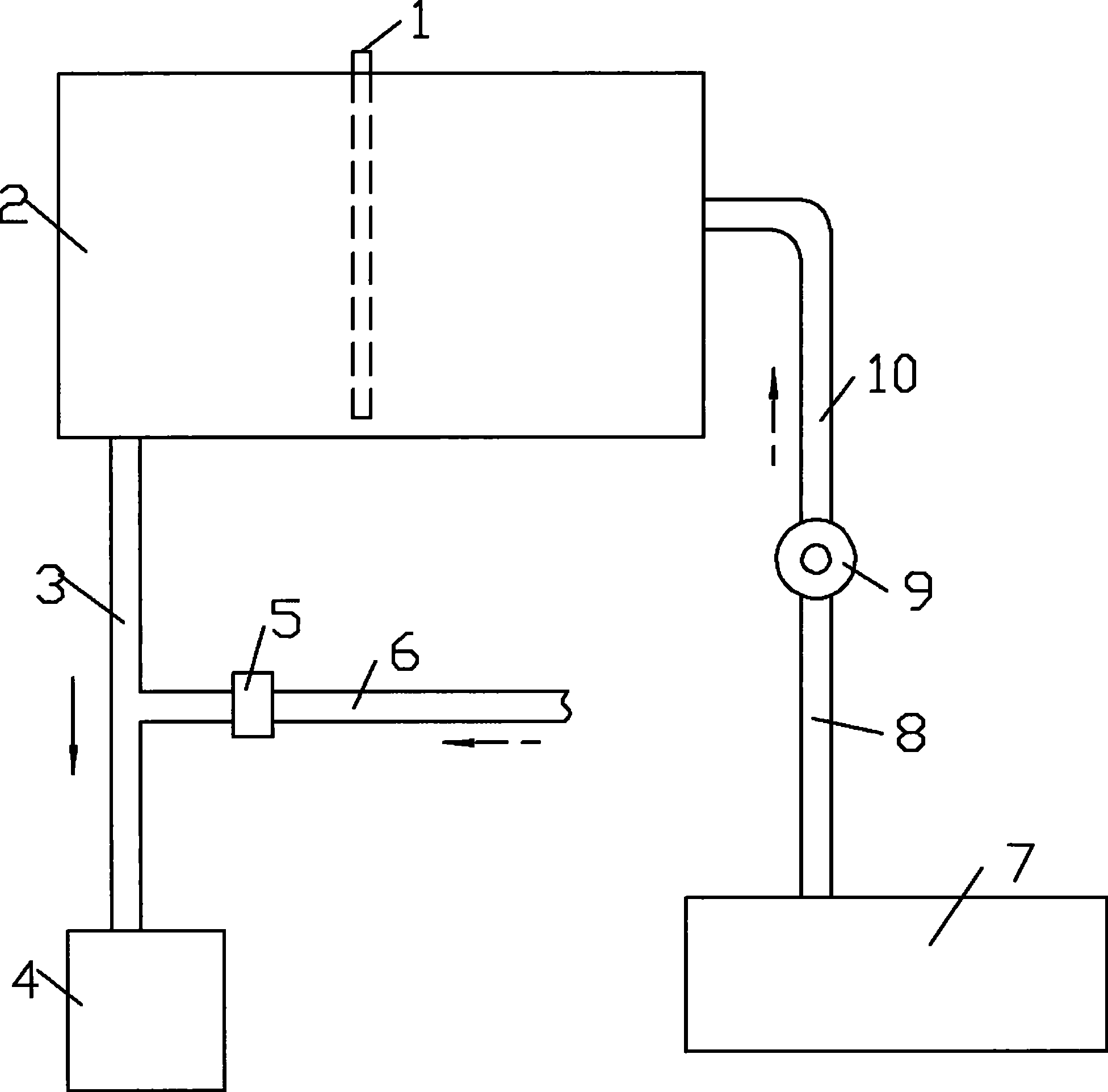

一种生活废水充分利用装置，包括马桶的水箱、盛容生活废水的水槽和自 来水管，还包括设有液位传感器的高位储水箱，所述水槽中的生活废水过滤后 经由自吸泵抽入高位储水箱，高位储水箱的下水管连通所述马桶的水箱，所述 自来水管经由电磁阀与下水管连通，
还包括控制器：当液位传感器检测到高位储水箱低于预设的水位下限时， 启动自吸泵，如果水位连续3秒钟没有变化，关闭自吸泵，若此时检测到的水 位仍处于水位下限，开启电磁阀60秒后关闭，供入自来水。
通过自吸泵将水槽中盛容的生活废水抽入高位储水箱中储存，马桶的水箱 中的水来自高位水箱的下水管，在生活废水不能满足马桶用水的时候，引入自 来水作为补水。本实用新型能够充分利用生活废水，节约水资源。
