申请日2012.02.17
公开(公告)日2012.09.05
IPC分类号C02F3/12
摘要
一种用于环境保护的污水处理装置，它涉及一种污水处理装置，以解决现有污水处理装置的净水筒为圆形，使得活性污泥的接触面积小，污水处理效率差，造成环境污染严重的问题。短隔板和长隔板由反应槽的进水口至出水口依次且垂直于反应槽的底面设置，短隔板和长隔板将反应槽的内腔隔为曝气腔、反应腔和净水腔，短隔板的上端面低于上水面，短隔板的下端面与反应槽内腔底面之间的距离小于长隔板的下端面与反应槽内腔底面之间的距离，长隔板的上端面高出反应槽的上端面，矩形净水筒设置在反应腔中，矩形净水筒的侧壁上设有数个小孔，矩形净水筒的底部为净水出口，出水口所在的侧壁与反应槽的底面之间为斜面。本实用新型用于污水处理。
权利要求书

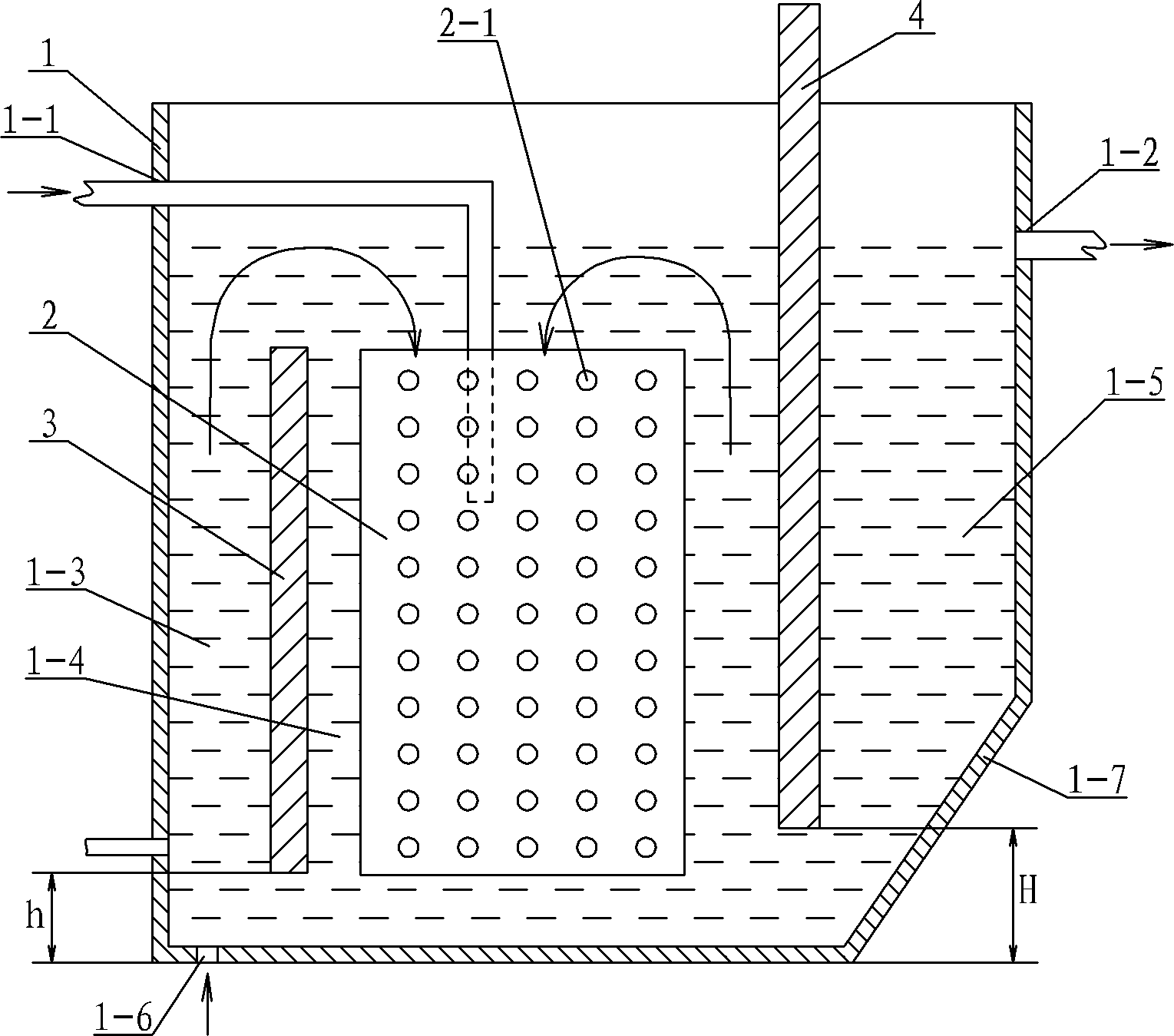

1.一种用于环境保护的污水处理装置，所述装置包括反应槽(1)，反应槽(1)的侧 壁上设有进水口(1-1)，与进水口(1-1)相对的一侧侧壁上设有出水口(1-2)，且出水口 (1-2)低于进水口(1-1)，其特征在于：所述装置还包括矩形净水筒(2)、短隔板(3)和 长隔板(4)，短隔板(3)和长隔板(4)由反应槽(1)的进水口(1-1)至出水口(1-2) 依次且垂直于反应槽(1)的底面设置，短隔板(3)和长隔板(4)将反应槽(1)的内腔 由进水口(1-1)一侧至出水口(1-2)一侧隔为曝气腔(1-3)、反应腔(1-4)和净水腔(1-5)， 短隔板(3)的上端面低于上水面，短隔板(3)的下端面与反应槽(1)内腔底面之间的距 离(h)小于长隔板(4)的下端面与反应槽(1)内腔底面之间的距离(H)，长隔板(4) 的上端面高出反应槽(1)的上端面，矩形净水筒(2)设置在反应腔(1-4)中，矩形净水 筒(2)的侧壁上设有数个小孔(2-1)，矩形净水筒(2)的底部为净水出口，曝气腔(1-3) 对应的反应槽(1)的底面设有曝气孔(1-6)，出水口(1-2)所在的侧壁与反应槽(1)的 底面之间为斜面(1-7)。
2.根据权利要求1所述一种用于环境保护的污水处理装置，其特征在于：所述短隔板 (3)的下端面与反应槽(1)内腔底面之间的距离(h)为20mm～30mm。
3.根据权利要求1或2所述一种用于环境保护的污水处理装置，其特征在于：所述长 隔板(4)的下端面与反应槽(1)内腔底面之间的距离(H)为60mm～100mm。
说明书
一种用于环境保护的污水处理装置
技术领域
本实用新型涉及一种污水处理装置。
背景技术
现有污水处理技术主要是利用活性污泥来降解污水中的有机物及悬浮物，其处理装置 的反应槽中设有一个短隔板和一个长隔板，一个曝气腔和一个反应腔，且净水筒为圆形， 污水只能实现单侧循环，导致污水在处理装置内停留时间短，不能充分与活性污泥接触， 圆形净水筒使得活性污泥的接触面积小，从而降低污水处理效率等问题。
实用新型内容
本实用新型的目的是为了解决现有污水处理装置的净水筒为圆形，使得活性污泥的接 触面积小，污水处理效率差，造成环境污染严重的问题，提供一种用于环境保护的污水处 理装置。
本实用新型的技术方案是：一种用于环境保护的污水处理装置包括反应槽、矩形净水 筒、短隔板和长隔板，反应槽的侧壁上设有进水口，与进水口相对的一侧侧壁上设有出水 口，且出水口低于进水口，短隔板和长隔板由反应槽的进水口至出水口依次且垂直于反应 槽的底面设置，短隔板和长隔板将反应槽的内腔由进水口一侧至出水口一侧隔为曝气腔、 反应腔和净水腔，短隔板的上端面低于上水面，短隔板的下端面与反应槽内腔底面之间的 距离小于长隔板的下端面与反应槽内腔底面之间的距离，长隔板的上端面高出反应槽的上 端面，矩形净水筒设置在反应腔中，矩形净水筒的侧壁上设有数个小孔，矩形净水筒的底 部为净水出口，曝气腔对应的反应槽的底面设有曝气孔，出水口所在的侧壁与反应槽的底 面之间为斜面。
本实用新型与现有技术相比具有以下有益效果：一、由于本实用新型的净水筒为矩形， 矩形净水筒的内壁接触活性污泥的面积比圆形净水筒内壁接触活性污泥的面积大，使得活 性污泥的固定率增高，从而提高了活性污泥处理效率，降低了环境污染程度。二、由于本 实用新型将净水腔下面的直角设计为斜面，使得经矩形净水筒底部流入净水腔的净水中活 性污泥颗粒由于重力作用自然下落，依靠斜面回归到反应腔中，减少净水腔中的活性污泥， 也提高了活性污泥处理效率，保护了环境。三、本实用新型具有结构简单、运行成本低、 管理维护方便等优点。
