申请日2011.12.28
公开(公告)日2012.08.22
IPC分类号E03C1/122; E03D1/38; E03C1/14
摘要
本实用新型公开了一种低碳式废水冲厕装置，包括洗手盆和储水箱，储水箱安放在便池上方，所述洗手盆通过主管道连接到便池，主管道靠近洗手盆一端设置过滤网，过滤网下面设置阀门;储水箱底端通过细管道与主管道连接，它们形成连通器，提高水位，在主管道连接到便池的一端设置有冲水阀A，储水箱内设置有增压装置，增压辅管道上设置冲水阀B。本实用新型具有结构简单，造价低，不消耗电能，可实现对二次水的利用，节水效果明显。
权利要求书

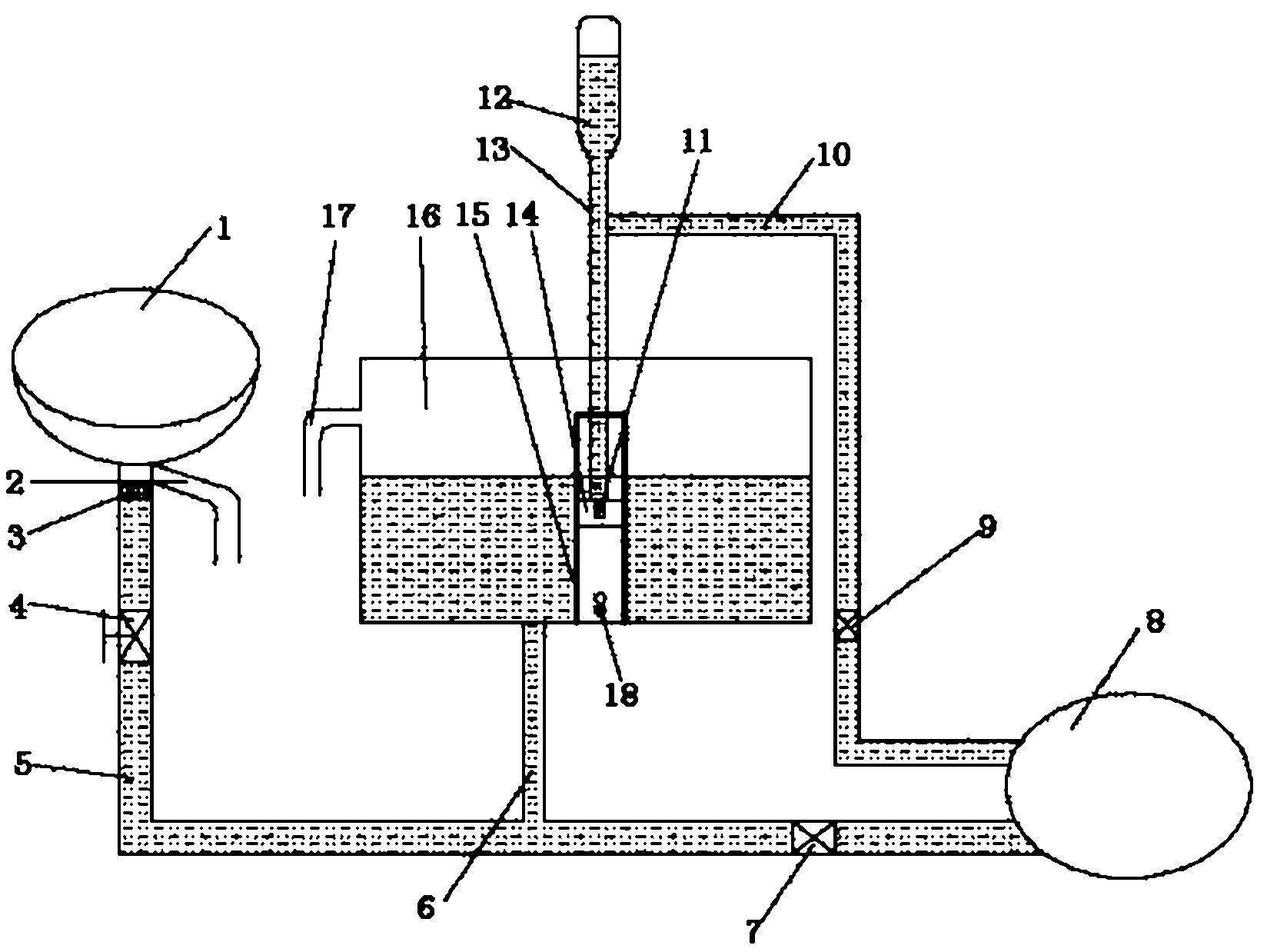

1.一种低碳式废水冲厕装置，包括洗手盆(1)和储水箱(16)，储水箱(16) 安放在便池(8)上方，其特征在于：所述洗手盆(1)通过主管道(5)连接到便池(8)，主管道(5)靠近洗手盆(1)一端设置过滤网(3)，过滤网(3)下面设置阀门(4);储水箱(16)底端通过细管道(4)与主管道(5)连接，在主管道(5)连接到便池(8)的一端设置有冲水阀A(7)。
2.根据权利要求1所述的低碳式废水冲厕装置，其特征在于：所述储水箱(16)内设置有增压装置，包括活塞(14)、活塞筒(15)和增压水箱(12)，活塞(14)插入活塞筒(15)内，活塞(14)通过活塞杆(13)与增压水箱(12)连接，活塞筒(15)底部固定在储水箱(16)底部。
3.根据权利要求2所述的低碳式废水冲厕装置，其特征在于：所述活塞杆(13)通过辅管道(10)连接到便池(8)，辅管道(10)上设置冲水阀B(9)。
4.根据权利要求2所述的低碳式废水冲厕装置，其特征在于：所述活塞(14)内开有T型连通管(11)，T型连通管(11)与活塞杆(13)连通。
5.根据权利要求2所述的低碳式废水冲厕装置，其特征在于：所述活塞筒(15)的底部外壁上开有进水孔(18)。
6.根据权利要求2所述的低碳式废水冲厕装置，其特征在于：所述增压水箱(12)上端有一段真空室。
7.根据权利要求1所述的低碳式废水冲厕装置，其特征在于：所述过滤网(3)的上端接有脏水出口管(2)。
8.根据权利要求1所述的低碳式废水冲厕装置，其特征在于：所述储水箱(16)接有溢流管(17)。
说明书
一种低碳式废水冲厕装置
技术领域
本实用新型涉及一种家庭节水冲洗装置，具体涉及一种低碳式废水冲厕装置。
背景技术
随着工业的发展和人们生活水平的提高，对水资源的消耗量越来越大;环境破坏、气候 变化等因素也造成了水资源紧缺，节约用水已成为基本国策。目前绝大多数的家庭将洗手盆 等的生活用水直接经排水管进入下水道，没有进行二次利用，造成水资源的极大浪费;虽然 有些装置能利用二次水进行冲厕，但需要耗电，才能进行工作，这也是对电资源的浪费，不 符合低碳环保理念。将洗涤用水、生活污水等二次水进行重复利用，减少一次水(自来水) 的使用量是家庭实现节约用水的一种途径，于此同时不会因为二次水的再利用而增加电能的 消耗，增加家庭的开支。
中国专利申请号为CN200920298126.6，名称为：自动利用生活废水冲厕的装置的专利申 请文件中公开了一种自动利用生活废水冲厕的装置，在生活用水设施的放水口与生活废水储 水箱之间连设生活废水集水管，在生活废水储水箱上部与冲厕水箱之间连设溢水管，在生活 废水储水箱内设与冲厕水箱连通的微型抽水泵和浮阀开关，在冲厕水箱内设浮阀开关，在自 来水进水管上设电磁阀，具有自动收集生活废水，自动向冲厕水箱内供生活废水或自动转换 自来水冲厕，安装改造量小，适合于家庭及宾馆客房推广应用。虽然该结构实现了节约用水 的作用，但是它是通过消耗电能来实现，采用的设备零件电磁阀的价格昂贵，增加家庭开支。
发明内容
本实用新型的目的是提供一种低碳式废水冲厕装置，其结构简单，造价低，能实现对废 水的有效利用，同时不消耗电能，节省能源，是一种低碳式的装置。
本实用新型的低碳式废水冲厕装置结构如下：
一种低碳式废水冲厕装置，包括洗手盆和储水箱，储水箱安放在便池上方，所述洗手盆 通过主管道连接到便池，主管道靠近洗手盆一端设置过滤网，过滤网下面设置阀门;储水箱 底端通过细管道与主管道连接，形成了连通器，在主管道连接到便池的一端设置有冲水阀A。 储水箱通常宽与高的比为：2～4∶1～2。
所述储水箱内设置有增压装置，包括活塞、活塞筒和增压水箱，活塞插入活塞筒内，活 塞通过活塞杆与增压水箱连接，活塞筒底部固定在储水箱底部。活塞杆为中空杆件，水可以 进入活塞杆内部。
所述活塞杆通过辅管道连接到便池，辅管道上设置冲水阀B。
所述活塞内开有T型连通管，T型连通管与活塞杆连通，即在活塞内部开T型连通管结 构，活塞通常采用密封性良好的材质制备而成，通常为橡胶质活塞。T型连通管的两侧管口 直径小于活塞的高度。
所述活塞筒的底部外壁上开有进水孔，T型连通管的管口直径大于或等于进水孔直径， 进水孔为对称分布，数量为2～8个。
所述增压水箱上端有一段真空室。
所述过滤网的上端接有脏水出口管，脏水出口管连通到下水道。
所述储水箱接有溢流管，溢流管连通到下水道。
本实用新型装置结构的工作方式：
一、洗手盆内的二次水进行有选择的回收。
不回收：如果二次水太脏，杂物较多则不回收，用户不想回收，则可让二次水直接从脏 水出口管进入下水道。
回收：用户回收二次水，则打开主管道上的阀门，二次水经过过滤网除掉杂质，部分杂 质在二次水的带动下进入脏水出口管，过滤后的水则进入主管道。部分水则通过细管道进入 储水箱中进行储存，使水位得到提高，形成一定的水压。当储水箱中水位达到溢流管口位置 时，二次水则通过溢流管流入下水道。
二、冲厕的两种方式。
常压冲厕：启动冲水阀A，二次水从储水箱中进入细管道，再流经主管道对便池进行冲 洗，或是同时启动阀门，则洗手盆的二次水也同时进行冲厕。如果常压冲厕不干净，那么继 续采用增压冲厕。
增压冲厕：将增压水箱向下压，使活塞沿着活塞筒向下滑动，当活塞内部的T型连通管 两侧的管口与活塞筒底部的进水口相对的时候，二次水呈喷射进入T型连通管，然后流入活 塞杆，最后充满增压水箱;将活塞杆向上提起，使活塞内T型连通管的管口与活塞筒的进水 口错开，启动冲水阀B，增压水箱内的水就从辅助管进入便池，同时增压水箱上部形成真空 室，如此反复进行。
本实用新型的优点：
1.结构简单，造价低，适合广大家庭使用。
2.可以有效利用二次水，节省家庭一次水的用量，降低家庭开支。
3.不消耗电能，能有效节省能源，属于低碳环保型装置。
