申请日2012.12.19
公开(公告)日2013.04.10
IPC分类号C02F1/40; C02F9/06
摘要
本发明公开了一种微型多功能连续水处理装置。所述装置包括搅拌槽、至少1个药剂配制槽、旋流反应器、电化学降粘器、斜板除油器、污水缓冲槽和至少1台双滤料过滤器;所述搅拌槽和所述药剂配制槽均与所述旋流反应器相连通;所述旋流反应器的顶部与所述电化学降粘器相连通;所述电化学降粘器的油相出口和杂质出口均与排污槽相连通，水相出口与所述斜板除油器相连通;所述斜板除油器的油相出口和杂质出口均与所述排污槽相连通，水相出口与所述污水缓冲槽相连通;所述污水缓冲槽与所述双滤料过滤器相连通，所述双滤料过滤器与滤后水槽相连通。本发明对现有含聚含油污水处理系统中的工艺和设备作出全面正确的效率评价，为污水处理系统的设备改造和工艺流程改造提供科学依据。
权利要求书
1.一种微型多功能连续水处理装置，其特征在于：所述装置包括搅拌槽、至少1 个药剂配制槽、旋流反应器、电化学降粘器、斜板除油器、污水缓冲槽和至少1台双 滤料过滤器;
所述搅拌槽和所述药剂配制槽均与所述旋流反应器相连通;所述旋流反应器的顶 部与所述电化学降粘器相连通;所述电化学降粘器的油相出口和杂质出口均与排污槽 相连通，水相出口与所述斜板除油器相连通;所述斜板除油器的油相出口和杂质出口 均与所述排污槽相连通，水相出口与所述污水缓冲槽相连通;
所述污水缓冲槽与所述双滤料过滤器相连通，所述双滤料过滤器与滤后水槽相连 通。
2.根据权利要求1所述的水处理装置，其特征在于：所述装置包括2个所述药 剂配制槽，所述药剂配制槽均通过加药泵与所述旋流反应器相连通。
3.根据权利要求1或2所述的水处理装置，其特征在于：所述搅拌槽通过污水 提升泵与所述旋流反应器相连通。
4.根据权利要求1-3中任一项所述的水处理装置，其特征在于：所述装置包括2 个所述双滤料过滤器。
5.根据权利要求4所述的水处理装置，其特征在于：2台所述双滤料过滤器为并 联连接或串联连接。
6.根据权利要求1-5中任一项所述的水处理装置，其特征在于：所述双滤料过滤 器的滤料选自石英砂滤料、无烟煤滤料、果壳滤料、活性炭滤料、锰砂滤料、麦饭石 滤料、除氧海绵铁滤料、磁铁矿滤料、沸石滤料、火山岩生物滤料、卵石垫层、石榴 石滤料、陶粒滤料、稀土瓷砂滤料、泡沫滤珠滤料、焦炭滤料、塑料球和玻璃纤维。
7.根据权利要求1-6中任一项所述的水处理装置，其特征在于：所述滤后水槽与 所述双滤料过滤器之间还通过反冲洗水泵相连通。
8.根据权利要求1-7中任一项所述的水处理装置，其特征在于：所述电化学降粘 器与所述斜板除油器之间、所述斜板除油器与所述污水缓冲槽之间以及所述双滤料过 滤器与所述滤后水槽之间均设有取样点。
说明书
微型多功能连续水处理装置
技术领域
本发明涉及一种微型多功能连续水处理装置，属于油田含油污水处理领域。
背景技术
在油田采出液处理过程中，特别是油水分离之后的含油污水处理工艺中，由于污 水系统含油、或者含聚、含悬浮物的复杂性，导致含油污水粘度升高，油水乳化严重， 形成热力学稳定体系，油、水和悬浮物分离困难。由于采出水性质的变化，现有的水 处理装置和工艺流程越来越难以适应日益复杂的含聚含油污水特性，不能满足现行水 处理的工艺要求。基于上述原因，微型多功能连续水处理装置得以问世，利用该装置 对含油含聚污水特性、污水处理药剂药效、相关处理单元设备工艺结构及操作参数等 进行连续动态试验和动态评价，及时发现污水处理系统存在的工艺缺陷，为油田污水 处理系统工艺和设备技术改造提供实验研究手段和技术支持。
发明内容
本发明的目的是提供一种微型多功能连续水处理装置，使用本发明的连续水处理 装置可以变常规的间断式的静态评价为现在连续式的动态评价模式，该模式更能真实 反映水处理药剂的效果，更能准确暴露水处理设备存在的缺陷，更能及时发现水处理 工艺的问题，为油田含油污水处理提供科学的技术指导。

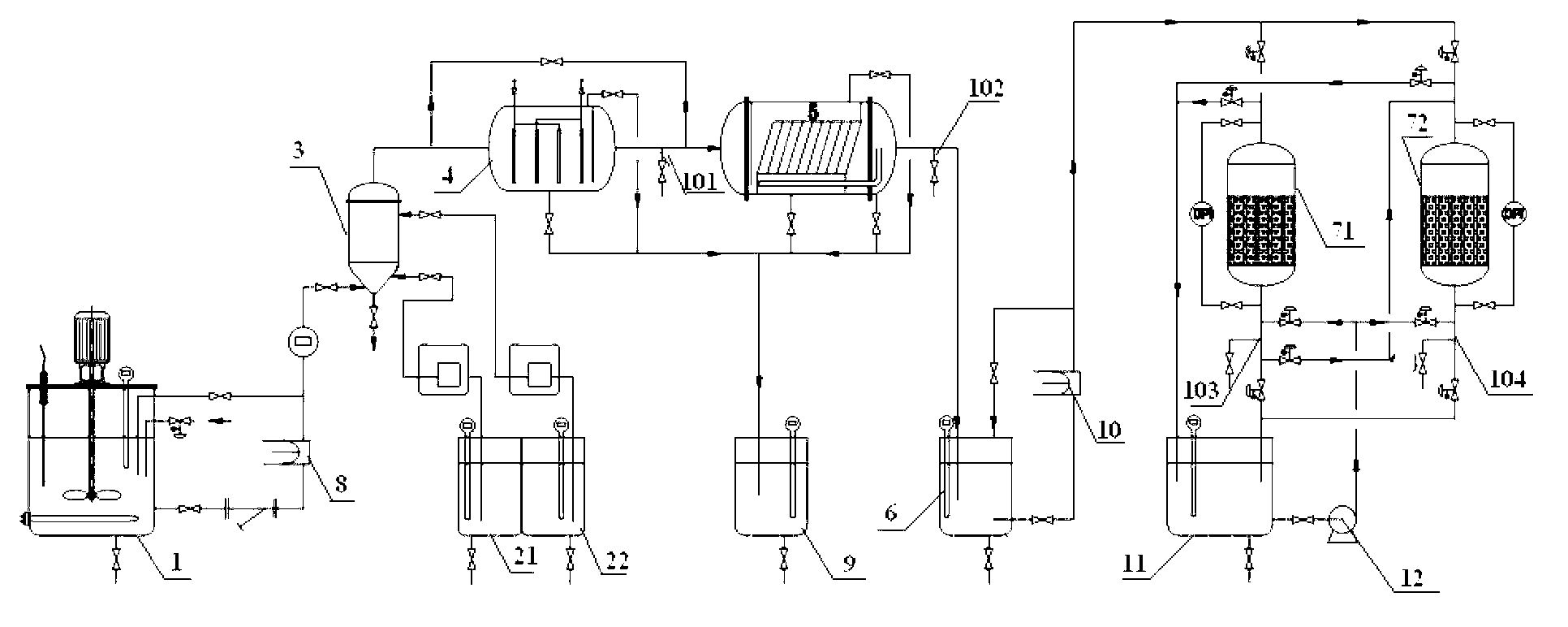

本发明所提供的一种微型多功能连续水处理装置，包括搅拌槽、至少1个药剂配 制槽、旋流反应器、电化学降粘器、斜板除油器、污水缓冲槽和至少1台双滤料过滤 器;
所述搅拌槽和所述药剂配制槽均与所述旋流反应器相连通;所述旋流反应器的顶 部与所述电化学降粘器相连通;所述电化学降粘器的油相出口和杂质出口均与排污槽 相连通，水相出口与所述斜板除油器相连通;所述斜板除油器的油相出口和杂质出口 均与所述排污槽相连通，水相出口与所述污水缓冲槽相连通;
所述污水缓冲槽与所述双滤料过滤器相连通，所述双滤料过滤器与滤后水槽相连 通。
上述的连续水处理装置，所述装置包括2个所述药剂配制槽，所述药剂配制槽均 通过加药泵与所述旋流反应器相连通，需要的药剂需事先在所述药剂配制槽中备好待 用，然后泵送至所述旋流反应器中与污水进行反应，然后反应产物从所述旋流反应器 的顶部流出进入所述电化学降粘器中，在所述电化学降粘器中进行降粘、凝聚、气浮、 静电聚结，完成油水分离。
上述的连续水处理装置，所述搅拌槽通过污水提升泵与所述旋流反应器相连通。
上述的连续水处理装置，所述装置包括2个所述双滤料过滤器。
上述的连续水处理装置，2个所述双滤料过滤器为并联连接或串联连接。
上述的连续水处理装置，所述双滤料过滤器的滤料选自石英砂滤料、无烟煤滤料、 果壳滤料(如核桃壳、椰子壳)、活性炭滤料、锰砂滤料、麦饭石滤料、除氧海绵铁滤 料、磁铁矿滤料、沸石滤料、火山岩生物滤料、卵石垫层、石榴石滤料、陶粒滤料、 稀土瓷砂滤料、泡沫滤珠滤料、焦炭滤料、塑料球和玻璃纤维。
上述的连续水处理装置，所述滤后水槽与所述双滤料过滤器之间还通过反冲洗水 泵相连通，采用所述反冲洗进行滤料的清洗，本发明中的过滤和反冲洗步骤可采用程 序控制的全自动化操作模式。
上述的连续水处理装置，所述电化学降粘器与所述斜板除油器之间、所述斜板除 油器与所述污水缓冲槽之间以及所述双滤料过滤器与所述滤后水槽之间均设有取样 点，用于处理过程中的水质取样分析，通过水质分析结果评价污水处理药剂的效果、 工艺条件的最佳化和水处理单元设备的分离效率。
本发明具有如下有益效果：
(1)正确实施含油污水处理药剂的动态筛选和动态评价，为现场提供适合污水 特性的高效处理药剂;
(2)利用电化学降粘、絮凝气浮和静电聚结等协同作用解决含聚含油污水中的 油水分离问题，为现场提供最佳工艺组合方法;
(3)研究不同负荷量对斜板(管)除油器油水分离效率的影响，指导斜板(管)除油 器油的设计与操作;
(4)研究不同材质、不同粒度、不同级配比、不同几何形状的过滤介质对污水 中悬浮物(SS)的捕获和截留效率以及不同滤速下的过滤效果，指导过滤器设计与滤 料的级配方式。
综上，本发明对现有含聚含油污水处理系统中的工艺和设备作出全面正确的效率 评价，为污水处理系统的设备改造和工艺流程改造提供科学依据。
