申请日2011.11.16
公开(公告)日2012.12.12
IPC分类号B01D35/027
摘要
一种防堵型污水处理设备。它由2台水泵，1套密封积液箱，4个止回阀，2个Y型过滤器，2个检修用闸阀组成。其特征是，通过该系统的控制转换，可以将固体杂物分离在处理设备之外，不会堵塞设备。且水泵为一用一备，提高了工作的可靠性。同时也可以对密封积液箱中的液体进行相应要求的处理。故该设备即可用于小型污水提升设备，也可以用于生活污水的处理。
权利要求书
1.一种防堵型污水处理设备，其特征是包括以下部件：2台水泵，1套密封积液箱，4个止回阀，2个Y型过滤器，2个检修用闸阀及相应管道。
说明书
一种防堵型污水处理设备
所属技术领域
本实用新型涉及一种防堵型污水处理设备，适用于污水分离处理，生活污水的分开处理技术。
背景技术
目前，常用的的污水处理或提升设备因处理物来源复杂，经常会有堵塞现象。或有些产品为了防堵塞在水泵或者箱体中采用各种技术手段，显著地增加了成本，但效果差强人意，给设备的正常运行带来很大的麻烦。
发明内容
为了能使设备可靠防堵，更可靠的工作。本专利采用一种新的防堵理念。将污水中的杂物排除在设备之外的管道中，避免了杂物进入到水泵或者箱体中从而引起设备的堵塞问题。同时，通过水泵及进出口阀门的控制将杂物从管道中排出。

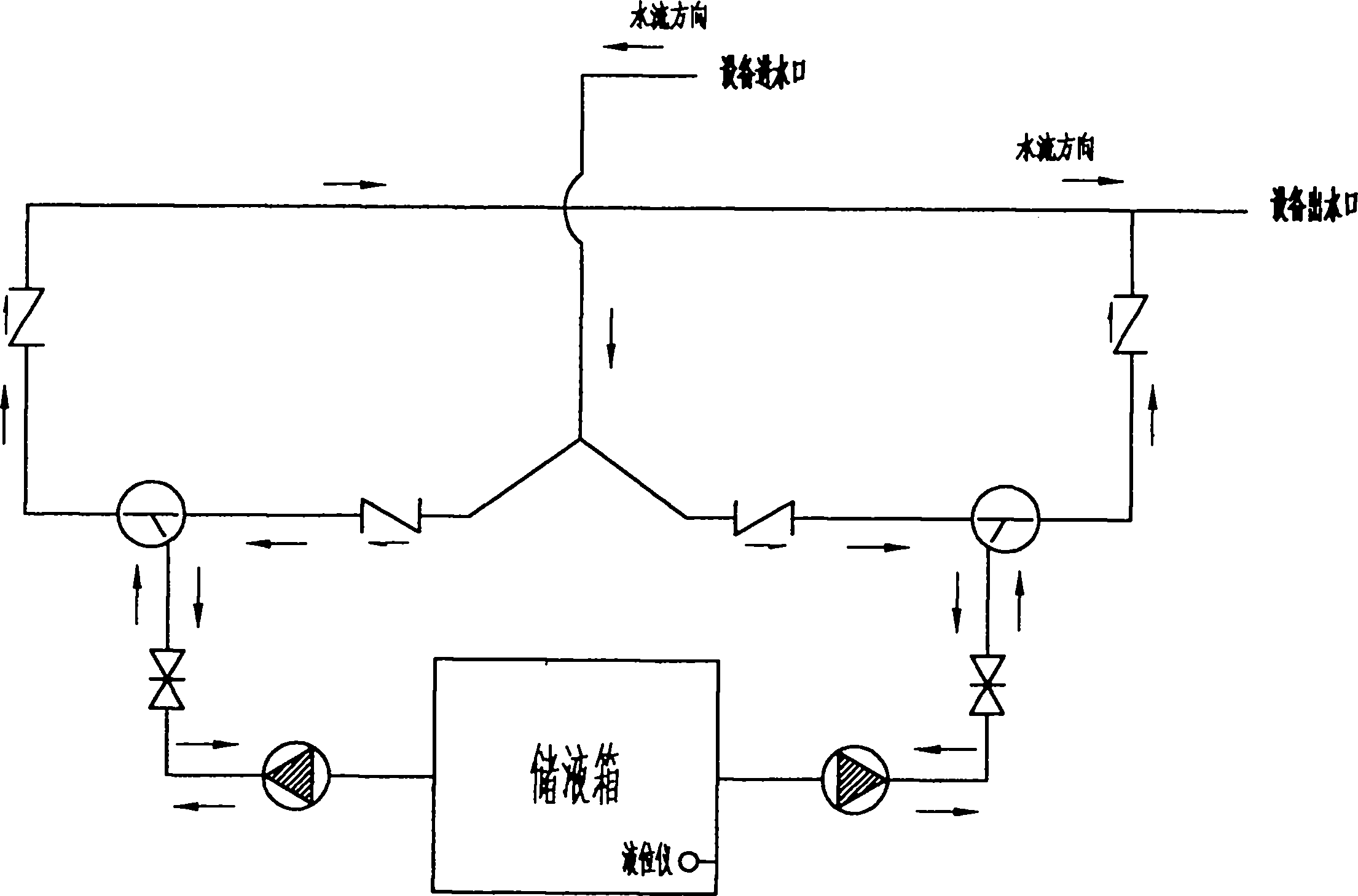

该机构主要包括：它由2台水泵，1套密封积液箱，4个止回阀，2个Y型过滤器，2个检修用闸阀组成。通过该系统的控制转换，可以将固体杂物分离在水箱之外的管道中，水质较好的水进入水箱，达到一定的液位后通过水泵加压排出。
效果：大大降低了水泵及箱体的故障率，同时也使维修变得方便多了。
