申请日2012.12.19
公开(公告)日2013.05.15
IPC分类号B01D29/11; B01D29/66; B01D29/64
摘要

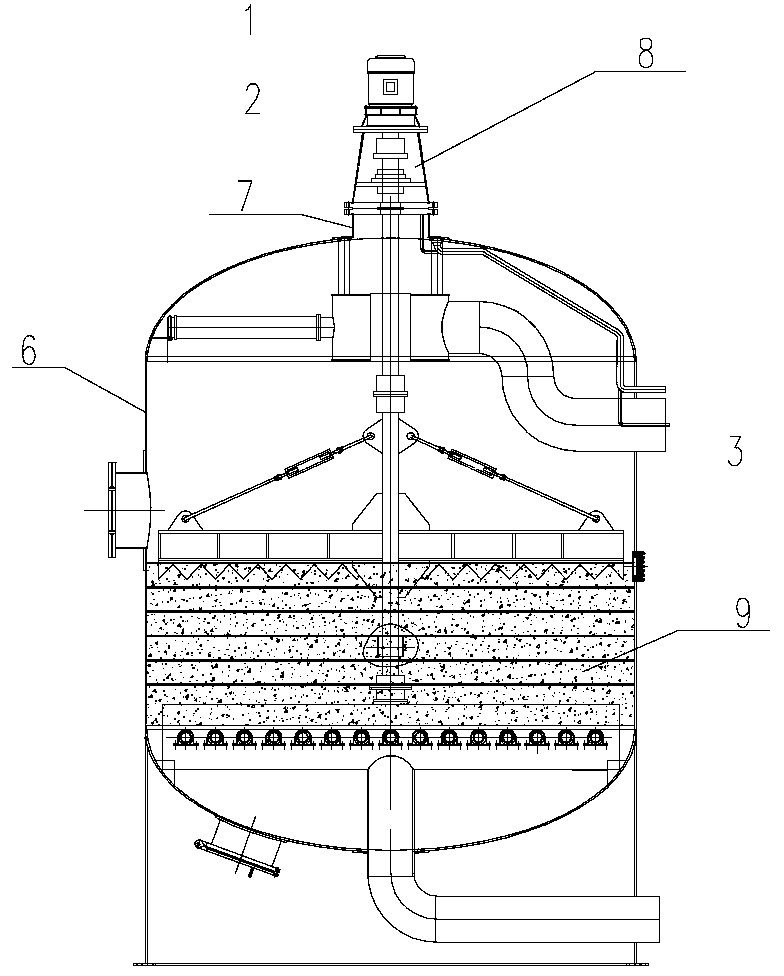

一种机械搅拌式反洗油田高含聚污水过滤装置。解决了油田高含聚污水过滤器只用水反冲洗，滤料再生不彻底的难题。该机械搅拌式反洗油田高含聚污水过滤装置包括过滤罐(6)及搅拌系统(8)，所述的搅拌系统(8)包括电机(1)、减速机(2)，电机(1)、减速机(2)安装在过滤罐(6)上封头顶部，减速机(2)通过搅拌轴(3)连接有搅拌齿叶(4)，搅拌轴(3)末端安装有定位器(5)。该过滤装置内设置滤料搅拌系统，滤料通过搅拌后再进行清洗能够更好的实现滤料反冲洗彻底，达到滤后水出水效果好的目的。
权利要求书
1.一种机械搅拌式反洗油田高含聚污水 过滤装置，包括过滤罐(6)及搅拌系统(8)，其特征是：所述的搅拌系统(8)包括电机(1)、减速机(2)，电机(1)、减速机(2)安装在过滤罐(6)上封头顶部，减速机(2)通过搅拌轴(3)连接有搅拌齿叶(4)，搅拌轴(3)末端安装有定位器(5)。
2.根据权利要求1所述的机械搅拌式反洗油田高含聚污水过滤装置，其特征在于：搅拌齿叶(4)埋入滤料层下50～100mm处。
说明书
机械搅拌式反洗油田高含聚污水过滤装置
技术领域
本实用新型涉及一种颗粒过滤器，具体涉及一种机械搅拌式反洗油田高含聚污水过滤装置。
背景技术
随着油田注聚时间的延长，含聚污水中的残余聚合物浓度逐渐升高，有的甚至高达400 mg/L，并且保留了一定的黏度值。采出液水相中保留的黏度及包含的油，截留在过滤器内，经反洗后残余部分，日积月累，是导致过滤器滤料板结的主要因素。
如何实现板结后滤料的有效再生是高含聚污水过滤技术的关键所在。只靠常规的单一水反洗，滤料表层板结成的球块很难破碎，滤料表面的油污杂质不能有效去除，在投入下一正常滤水周期后，局部负荷增大，杂质会从表面沉入内部，球团逐渐增大，并向滤料的填充深度内延伸，直至整个过滤器失效。
发明内容
为了克服只靠常规的单一水反洗滤料再生效果差的不足，本实用新型提供一种机械搅拌式反洗油田高含聚污水过滤装置，该过滤装置的主要优点是：滤料反洗效果好，再生能力强。搅拌系统在过滤器进行常规单一水反冲洗前进行搅拌，使滤料表层板结成的球块破碎;滤料颗粒表面粘附的杂质和污染物，在进行水反洗时容易清洗干净;因而可以从根本上解决板结后的滤料有效再生的问题。
本实用新型的技术方案是：该机械搅拌式反洗油田高含聚污水过滤装置包括过滤罐及搅拌系统，所述的搅拌系统包括电机、减速机，电机、减速机安装在过滤罐上封头顶部，减速机通过搅拌轴连接有搅拌齿叶，搅拌轴末端安装有定位器。
本实用新型具有如下有益效果：使用该过滤装置是在过滤罐内安装搅拌系统，油田高含聚过滤装置工作一个周期后，进行反冲水洗前，先行启动搅拌系统，将滤料表层由于污油及各杂质聚结而成的板结滤料硬壳通过齿状搅拌叶破碎后，再进入水反冲洗进行滤料反洗。搅拌一方面使板结滤料得以破碎，易于再生;另一方面通过搅拌使得滤料颗粒间的摩擦力增强，滤料上粘附的杂质和污染物容易被剥落去除。因此，机械搅拌式反洗油田高含聚污水过滤装置，适应油田聚合驱三次采油技术的需要，实现滤料的快速、彻底再生
.
