申请日2012.12.19
公开(公告)日2013.06.19
IPC分类号G05B19/418
摘要
本实用新型公开了一种节能污泥回流控制系统，包括生化池、沉淀池、排泥井、回流污泥井，生化池、沉淀池、排泥井、回流污泥井之间通过管路连接，在管路上设有监测部件及执行部件，还包括有中央控制器、现场控制箱及远程控制器，各监测部件、执行部件均与中央控制器电气连接，中央控制器与现场控制箱电气连接，中央控制器同时通过通讯网络与远程控制器电气连接。本实用新型控制更方便，并且可以及时对突发事件进行处理。
权利要求书
1.一种节能污泥回流控制系统，包括生化池、沉淀池、排泥井、回流污泥 井，生化池、沉淀池、排泥井、回流污泥井之间通过管路连接，在管路上设有 监测部件及执行部件，其特征在于，还包括有中央控制器、现场控制箱及远程 控制器，各监测部件、执行部件均与中央控制器电气连接，中央控制器与现场 控制箱电气连接，中央控制器同时通过通讯网络与远程控制器电气连接。
2.根据权利要求1所述节能污泥回流控制系统，其特征在于，所述监测部 件包括流量计、污泥浓度计及液位计。
3.根据权利要求1所述节能污泥回流控制系统，其特征在于，所述执行部 件包括泵体及控制阀。
4.根据权利要求1至3中任一项所述节能污泥回流控制系统，其特征在于， 所述沉淀池及排泥井均为至少两个，并排设置于所述生化池的后方。
说明书
节能污泥回流控制系统
技术领域
本实用新型涉及一种节能污泥回流控制系统。
背景技术
随着人类对水资源状况的关心，越来越多的污水处理厂相继开建、竣工并 投入使用，而污水处理过程中污泥的回流控制又十分重要。
现有的作法大多是通过现场控制，即工人需要到污水处理场进行实时的监 测与控制，此方式为污水处理厂的控制带来诸多不便，另一方面，如果出现突 发情况，也无法对事故及时的进行处理。
发明内容
基于此，本实用新型在于克服现有技术的缺陷，提供一种节能污泥回流控 制系统。本实用新型控制更方便，并且可以及时对突发事件进行处理。
其技术方案如下：

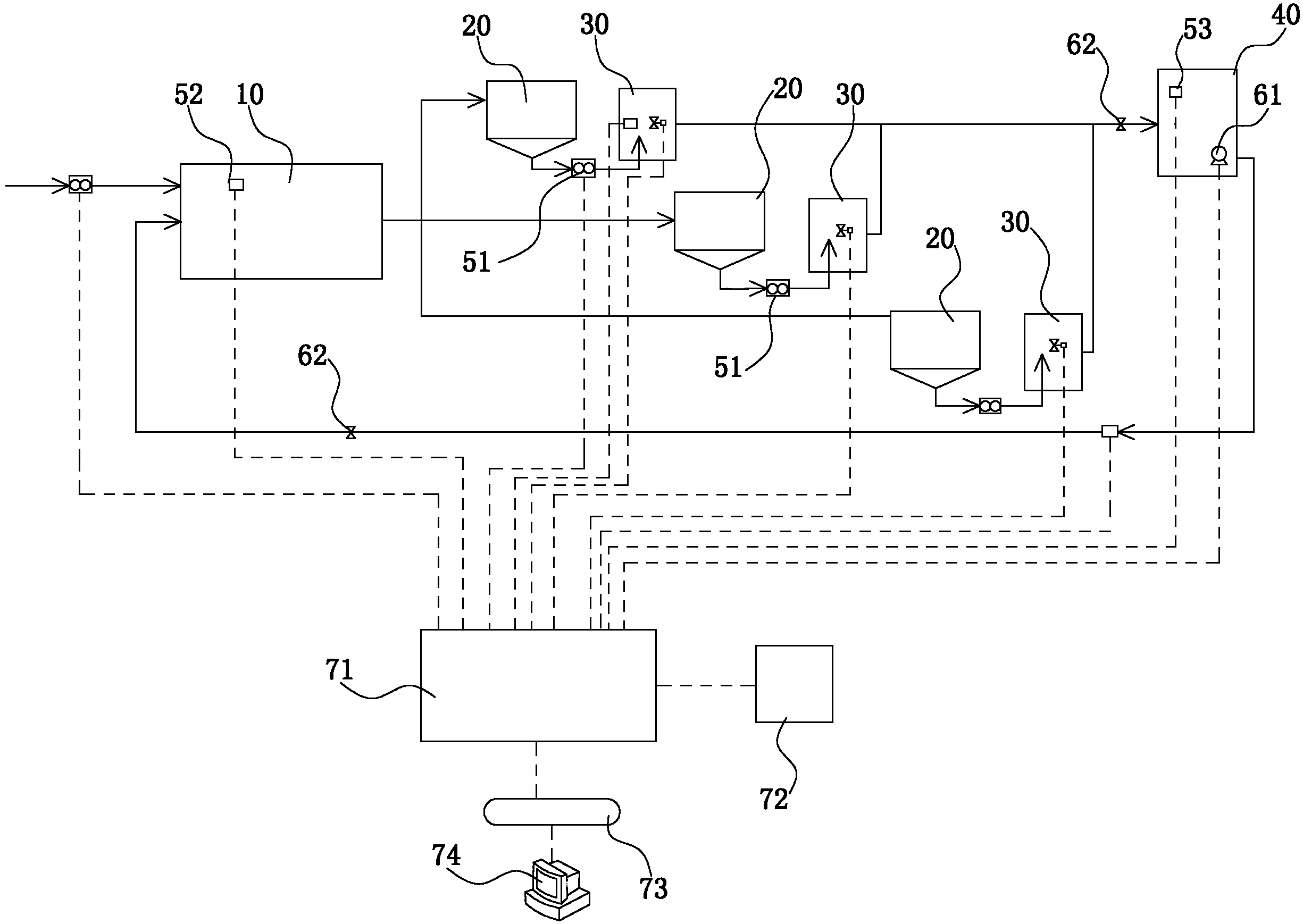

一种节能污泥回流控制系统，包括生化池、沉淀池、排泥井、回流污泥井， 生化池、沉淀池、排泥井、回流污泥井之间通过管路连接，在管路上设有监测 部件及执行部件，还包括有中央控制器、现场控制箱及远程控制器，各监测部 件、执行部件均与中央控制器电气连接，中央控制器与现场控制箱电气连接， 中央控制器同时通过通讯网络与远程控制器电气连接。
下面对进一步技术方案进行说明：
所述监测部件包括流量计、污泥浓度计及液位计。
所述执行部件包括泵体及控制阀。
所述沉淀池及排泥井均为至少两个，并排设置于所述生化池的后方。
下面对前述技术方案的优点或原理进行说明：
在污水处理厂工作过程中，各监测部件会将系统中的监测数据传输至中央 控制器进行分析，工人可以通过现场控制箱对中央控制器进行控制，进而控制 执行部件的动作，此为现场控制模式。另一方面，中央控制器的监测数据可以 通过通讯网络传输至远程控制器，工人还可以通过远程控制器向中央控制器发 出控制指令，进而对执行部件进行控制，此为远程控制模式。
该节能污泥回流控制系统可以采用现场控制或远程控制两种模式，其控制 方式更加人性化，控制方便;另一方面，对于某些突发事件，可以通过远程控 制的方式及时处理。
需要说明的是：前述监测部件并不限于流量计、污泥浓度计及液位计，所 述执行部件也不限于泵体及控制阀。
