申请日2011.11.14
公开(公告)日2012.07.11
IPC分类号C02F9/14
摘要
本实用新型涉及一种集成式纯氧高效污水处理装置，包括集水池，集水池设有待处理污水的进水管，其特征在于：集水池、生物接触氧化池、沉淀池、消毒池经管线依次连接。
权利要求书
1.一种集成式纯氧高效污水处理装置，包括集水池，集水池设有 待处理污水的进水管，其特征在于：集水池、生物接触氧化池、沉淀 池、消毒池经管线依次连接。
2.根据权利要求1所述的集成式纯氧高效污水处理装置，其特征 在于：还设有鼓风机房，鼓风机房的出风口经管路与生物接触氧化池 的进风口连接。
3.根据权利要求2所述的集成式纯氧高效污水处理装置，其特征 在于：还设有污泥池，沉淀池底部的污泥出口通过管路与污泥池连接， 污泥池上部的上清液出口经回流管接生物接触氧化池。
4.根据权利要求3所述的集成式纯氧高效污水处理装置，其特征 在于：生物接触氧化池内的填料为高效活性生物立体填料，池内的气 水比为8～12∶1。
5.根据权利要求4所述的集成式纯氧高效污水处理装置，其特征 在于：集水池、生物接触氧化池、沉淀池、消毒池、污泥池、鼓风机 房均设置于地下。
说明书
集成式纯氧高效污水处理装置
技术领域
本实用新型涉及一种集成式纯氧高效污水处理装置。
背景技术
随着国民经济的增长和人们生活水平的日益提高，人们对环境的污染越来越重视，对环境的质量要求也越来越高。现有的生活污水该设备存在处理效果不理想或投资多、占地面积大等问题。
实用新型内容
本实用新型的发明目的在于提供一种集成式纯氧高效污水处理装置，结构简单，能够有效净化污水。
实现本实用新型发明目的的技术方案：

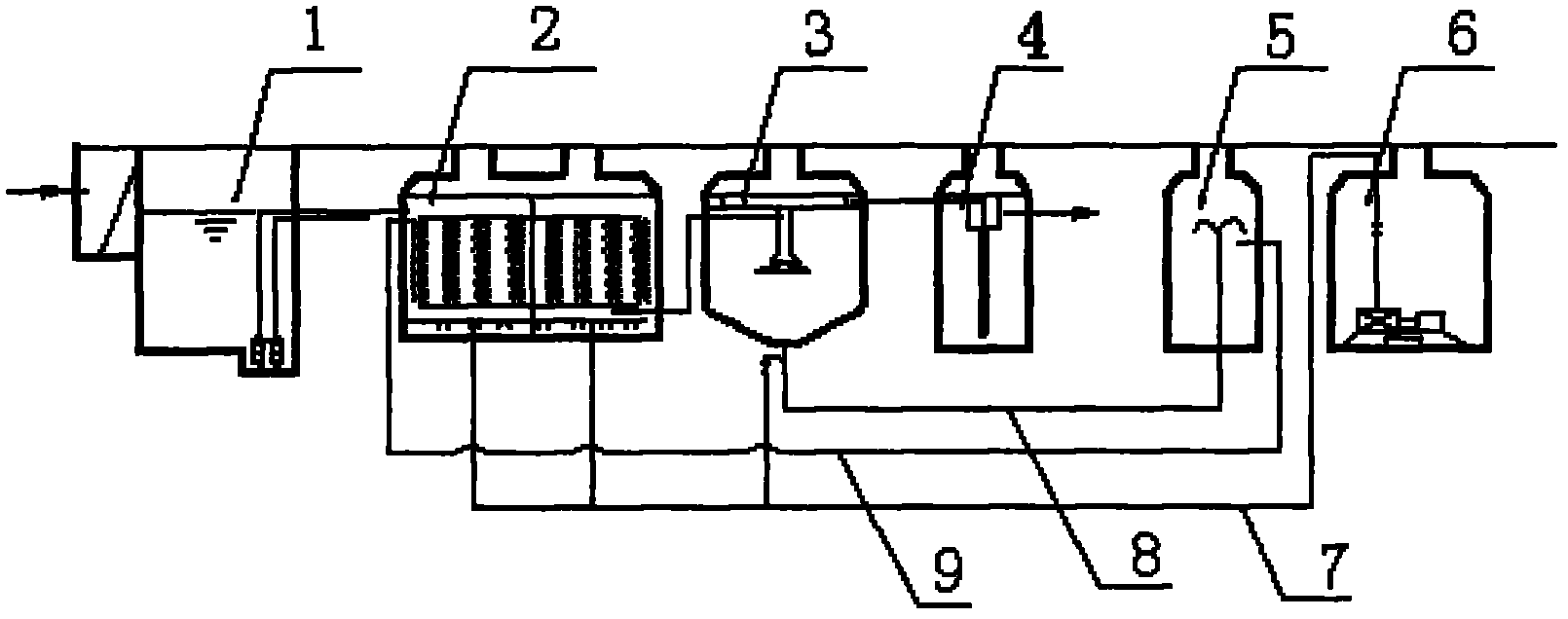

一种集成式纯氧高效污水处理装置，包括集水池，集水池设有待处理污水的进水管，其特征在于：集水池、生物接触氧化池、沉淀池、消毒池经管线依次连接。
还设有鼓风机房，鼓风机房的出风口经管路与生物接触氧化池的进风口连接。
还设有污泥池，沉淀池底部的污泥出口通过管路与污泥池连接，污泥池上部的上清液出口经回流管接生物接触氧化池。
生物接触氧化池内的填料为高效活性生物立体填料，池内的气水比为8～12∶1。
集水池、生物接触氧化池、沉淀池、消毒池、污泥池、鼓风机房均设置于地下。
本实用新型具有的有益效果：
本实用新型由集水池、生物接触氧化池、沉淀池、消毒池经管线依次连接，还设有鼓风机房、污泥池，出水水质稳定，净化效果好，使用寿命长。设备施工简单，运行操作方便，产泥量少，不产生二次污染。设备埋设于地表以下，设备上面的地表可作为绿化或其他用地，与周围环境和谐一体。
