申请日2011.11.15
公开(公告)日2012.06.20
IPC分类号F16K31/06; G01N33/18
摘要
一种水处理质控终端用定量容器溢流阀，属于化学试验仪器领域，用于解决定量容器的清洗。它包括与定量容器壁上的溢流孔相配合的阀体，其特征是，所述的阀体包括一电磁阀，所述的电磁阀的静体与设置在定量容器上的支架相连，所述的电磁阀的动体上水平连接一与溢流孔密闭配合的塞堵，所述的塞堵的运动方向与溢流孔的轴线方向一致。由于溢流阀采用电磁阀控制的塞堵结构，不存在内部残液问题，因而定量容器可以得到有效清洗。
权利要求书
1.一种水处理质控终端用定量容器溢流阀，包括与定量容器壁上的溢流 孔相配合的阀体，其特征是，所述的阀体包括一电磁阀，所述的电磁阀的静 体与设置在定量容器上的支架相连，所述的电磁阀的动体上水平连接一与溢 流孔密闭配合的塞堵，所述的塞堵的运动方向与溢流孔的轴线方向一致。
2.根据权利要求1所述的水处理质控终端用定量容器溢流阀，其特征是， 在溢流孔的下方设有连接在定量容器上的收集槽。
3.根据权利要求1或2所述的水处理质控终端用定量容器溢流阀，其特 征是，在塞堵或电磁阀的动体上设有挡水板。
4.根据权利要求3所述的水处理质控终端用定量容器溢流阀，其特征是， 所述的溢流孔外端设有锥角，与溢流孔配合的塞堵端也设有锥角。
说明书
水处理质控终端用定量容器溢流阀
技术领域
本发明涉及一种化学试验仪器，具体地说是一种水处理质控终端用定量 容器溢流阀，以保证水质监测数据准确性。
背景技术
随着国家环保政策日益完善和管理的加强，水质自动监测在实际监测中得 到广泛应用，如何保证水质自动监测系统实现长周期运行，保证数据的有效 性，一直以来是热门话题。水质自动监测系统的维护与质量控制工作是决定 监测数据准确性、精密性、代表性、完整性和可比性的关键所在。
一般来说，水质自动监测系统本身具备自动清洗的功能，但如果水质较差， 水中含有大量悬浮物质，随着时间的推移，采水和配水管路、反应池、传感 器、电极和蠕动泵管等处会出现沉积物，会导致传感器灵敏性产生变化，或 影响样品、试液注入到反应池中的体积，使检测分析仪器测定的结果产生偏 差。定期清洗维护可减少偏差，使误差降到最低。

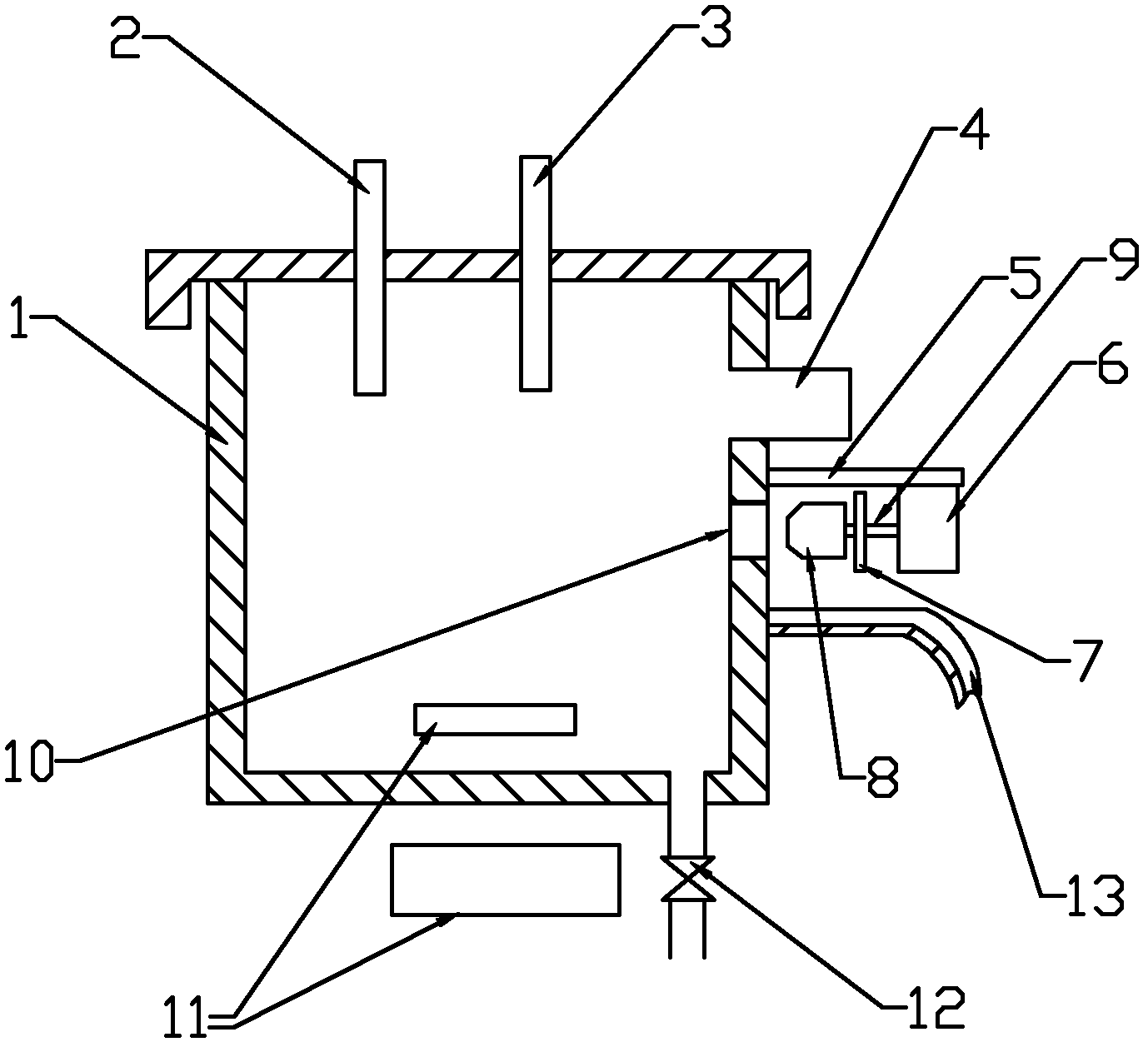

作为水处理质控终端用主要部件的定量容器，其结构是在一封闭的定量容 器顶部设有进样管和清洗管，在定量容器的底部设有磁力搅拌装置，在定量 容器的侧壁上沿上下方向设有液位计和溢流阀，底部设有排空阀。工作时先 通过排空阀将定量容器排空，再通过清洗管进行彻底清洗，然后通过进样管 注入试样，液体高度到达液位计所在位置时，停止进样，通过溢流阀达到设 定液面位置。该定量容器的清洗要求严格，其内部及其连接的管阀都必须彻 底清洗，否则无法达不到质控目的。目前主要存在的问题是溢流阀采用管路 式，致使内部残液无法得到有效清洗。
发明内容
本发明的目的在于提供一种水处理质控终端用定量容器溢流阀，该溢流 阀可使定量容器清洗彻底。
本发明解决其技术问题所采取的技术方案是：该水处理质控终端用定量 容器溢流阀，包括与定量容器壁上的溢流孔相配合的阀体，其特征是，所述 的阀体包括一电磁阀，所述的电磁阀的静体与设置在定量容器上的支架相连， 所述的电磁阀的动体上水平连接一与溢流孔密闭配合的塞堵，所述的塞堵的 运动方向与溢流孔的轴线方向一致。
在溢流孔的下方设有连接在定量容器上的收集槽。
在塞堵或电磁阀的动体上设有挡水板。
所述的溢流孔外端设有锥角，与溢流孔配合的塞堵端也设有锥角。
本发明的有益效果是：由于溢流阀采用电磁阀控制的塞堵结构，不存在 内部残液问题，因而定量容器可以得到有效清洗。
