申请日2012.12.19
公开(公告)日2013.06.26
IPC分类号B65F3/00
摘要
本实用新型公开了一种车厢可卸式垃圾车污水接收装置，设置在车厢可卸式垃圾车的尾部，它包括污水箱、接水管、接水槽、导流板、吊架，所述导流板底部与吊架一端固定连接，导流板上端与接水槽一侧铰链连接，接水槽另一侧固定设置在车架后端，吊架与导流板通过铰链连接可以向上翻转，且导流板的顶部插入到接水槽内部，所述接水槽底部通过接水管与固定在车架上的污水箱连接，吊架另一端与垃圾车拉臂箱后门连接。该污水接收装置，成本低，无需配套设备，效果好，操作方便，增加后使车辆在长期使用后仍能够避免污水的洒漏，并且通用性好，污水接收有效可靠，保持清洁的外观，美化了环境，避免了二次污染。
权利要求书
1.一种车厢可卸式垃圾车污水接收装置，设置在车厢可卸式垃圾车的尾部，其特征在于：它包括污水箱、接水管、接水槽、导流板、吊架，所述导流板底部与吊架一端固定连接，导流板上端与接水槽一侧铰链连接，接水槽另一侧固定设置在车架后端，吊架与导流板通过铰链连接可以向上翻转，且导流板的顶部插入到接水槽内部，所述接水槽底部通过接水管与固定在车架上的污水箱连接，吊架另一端与垃圾车拉臂箱后门连接。
2.根据权利要求1所述的车厢可卸式垃圾车污水接收装置，其特征在于：它还包括清污门，所述清污门设置在污水箱下端的侧面上。
说明书
车厢可卸式垃圾车污水 接收装置
技术领域
本实用新型属于垃圾车辅助装置，具体涉及一种车厢可卸式垃圾车污水接收装置。
背景技术
近年来我国城市的垃圾处置向“无害化，资源化，减量化”的方向发展，车厢可卸式垃圾车正好适合这一趋势，其越来越多的应用到垃圾运输上。目前对车厢可卸式垃圾车没有考虑到在运输过程中，箱体后门密封性越来越差造成二次撒漏的问题，不但使车辆本身的美观程度受到影响，同时造成了对环境的二次污染。
发明内容
为了克服现有技术领域存在的上述问题，本实用新型的目的在于，提供一种车厢可卸式垃圾车污水接收装置，解决目前的垃圾车密封性差，容易撒漏，造成环境污染的问题。

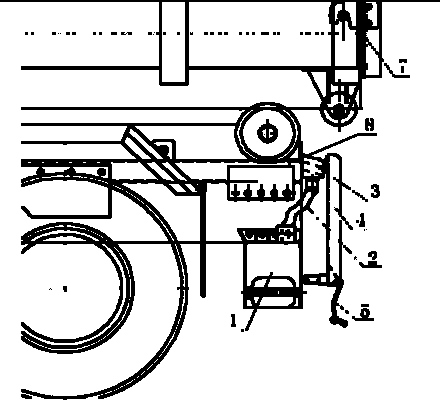

本实用新型提供的车厢可卸式垃圾车污水接收装置，设置在车厢可卸式垃圾车的尾部，它包括污水箱、接水管、接水槽、导流板、吊架，所述导流板底部与吊架一端固定连接，导流板上端与接水槽一侧铰链连接，接水槽另一侧固定设置在车架后端，吊架与导流板通过铰链连接可以向上翻转，且导流板的顶部插入到接水槽内部，所述接水槽底部通过接水管与固定在车架上的污水箱连接，吊架另一端与垃圾车拉臂箱后门连接。
它还包括清污门，所述清污门设置在污水箱下端的侧面上。
本实用新型提供的车厢可卸式垃圾车污水接收装置，其有益效果在于，该污水接收装置，成本低，无需配套设备，效果好，操作方便，增加后使车辆在长期使用后仍能够避免污水的洒漏，并且通用性好，污水接收有效可靠，保持清洁的外观，美化了环境，避免了二次污染。
