申请日2011.12.22
公开(公告)日2012.09.12
IPC分类号C02F7/00; C02F1/20
摘要
本实用新型公开了一种水处理用塔体改进结构，包括塔体，所述塔体顶部设出气口和进水口，所述塔体底部设进气口和出水口，所述塔体顶部在出气口下端还设有截留水汽雾珠的截水装置。本实用新型的塔体顶部在出气口下端还设有截留水汽雾珠的截水装置，其有益效果是：气体与夹带着的水汽雾珠排出塔体时，水汽雾珠被出气口处的截水设备截留，回滴流入塔内，使得气体通过出气口时压降低、通量大、运行更高效;同时防止水汽雾珠排出塔体后造成环境的污染以及使周围设备和电气的受潮甚至腐蚀，延长了设备的使用寿命。
权利要求书

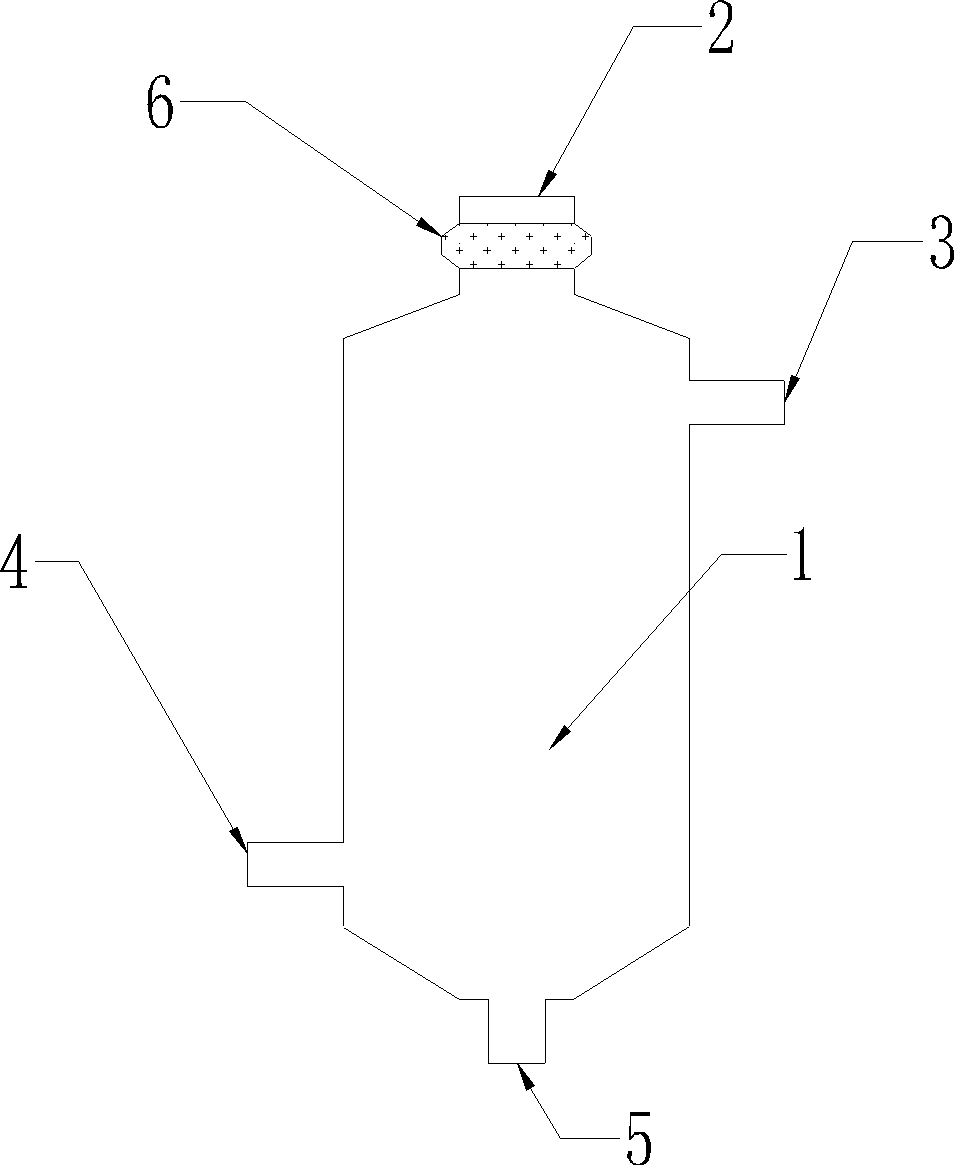

1.一种水处理用塔体改进结构，包括塔体(1)，所述塔体顶部设出气口(2) 和进水口(3)，所述塔体底部设进气口(4)和出水口(5)，其特征在于：所述 塔体顶部在出气口下端还设有截留水汽雾珠的截水装置(6)。
2.根据权利要求1所述的一种水处理用塔体改进结构，其特征在于：所述截水 装置包括圆形的网状本体，网状本体内部安装有不锈钢丝网波纹填料(7)。
3.根据权利要求2所述的一种水处理用塔体改进结构，其特征在于：所述填料 由压成波纹的丝网片盘列而成。
4.根据权利要求3所述的一种水处理用塔体改进结构，其特征在于：所述填料 的波纹方向与塔体竖直向中心轴呈30°或45°角。
5.根据权利要求4所述的一种水处理用塔体改进结构，其特征在于：所述填料 相邻两波纹片的波纹方向相反，上下两片交错90%叠放。
6.根据权利要求1所述的一种水处理用塔体改进结构，其特征在于：所述塔体 为吹脱塔或曝气塔塔体。
说明书
一种水处理用塔体改进结构
技术领域
本实用新型涉及一种水处理设备，特别是一种曝气(吹脱)塔。
背景技术
曝气(吹脱)塔在使用中水从上部向下走，气体由鼓风机鼓入由下向上运 行，大量的空气在单元操作层将氧气带到水中或者带走水中氨氮、二氧化碳的 同时难免也会带上部分的水汽雾珠从顶部的出气口排出曝气(吹脱)塔，不仅 影响外部环境，还会使周围设备和电气受潮，甚至腐蚀，降低了设备的使用寿 命。
实用新型内容
本实用新型所要解决的技术问题就是提供一种水处理用塔体改进结构，通 过简单结构改进，防止水汽雾珠从顶部的出气口排出曝气塔，使气体通过出气 口时压降低、通量大、运行更高效，且不易造成设备腐蚀，对环境无污染。
为解决上述技术问题，本实用新型采用如下技术方案：一种水处理用塔体 改进结构，包括塔体，所述塔体顶部设出气口和进水口，所述塔体底部设进气 口和出水口，其特征在于：所述塔体顶部在出气口下端还设有截留水汽雾珠的 截水装置。
作为优选，所述截水装置包括圆形的网状本体，网状本体内部安装有不锈 钢丝网波纹填料。
作为优选，所述填料由压成波纹的丝网片盘列而成。
作为优选，所述填料的波纹方向与塔体竖直向中心轴呈30°或45°角。
作为优选，所述填料相邻两波纹片的波纹方向相反，上下两片交错90%叠 放。
作为优选，所述塔体为吹脱塔或曝气塔塔体。
本实用新型通过简单结构改进，即塔体顶部在出气口下端还设有截留水汽 雾珠的截水装置，其有益效果是：气体与夹带着的水汽雾珠排出塔体时，水汽 雾珠被出气口处的截水设备截留，回滴流入塔内，使得气体通过出气口时压降 低、通量大、运行更高效;同时防止水汽雾珠排出塔体后造成环境的污染以及 使周围设备和电气的受潮甚至腐蚀，延长了设备的使用寿命。
