申请日2011.12.16
公开(公告)日2012.06.13
IPC分类号F28C3/06; C02F1/02
摘要
本发明涉及工业废水处理技术领域，特别是涉及蒸汽与废水混合射流式换热系统，其包括有废水主管道和至少两个射流式换热器，射流式换热器并联安装于废水主管道;射流式换热器包括有管壳、射流加热器、旋转混流器、蒸汽连通管、气动比例蒸汽阀和温度探头;蒸汽连通管上安装气动比例蒸汽阀;旋转混流器的出口处设置有温度探头，温度探头与旋转混流器的内腔连通;蒸汽连通管的内壁设置有保温层。该蒸汽与废水混合射流式换热系统的体积小，能耗小和操作简单;而且，本发明安装方便，无需增加其他动力设备，并可通过温控计算机控制废水的出水温度。
权利要求书
1.蒸汽与废水混合射流式换热系统，其特征在于：包括有废水主管道和至少两个射流式换热器，所述射流式换热器并联安装于所述废水主管道;
所述射流式换热器包括有管壳、射流加热器、旋转混流器、蒸汽连通管、气动比例蒸汽阀和温度探头，所述管壳与所述废水主管道并联安装，所述射流加热器和旋转混流器设置于所述管壳内，所述蒸汽连通管连通于所述射流加热器，所述射流加热器的出口端连通于所述旋转混流器;
所述蒸汽连通管上安装所述气动比例蒸汽阀;所述旋转混流器的出口处设置有所述温度探头，所述温度探头与所述旋转混流器的内腔连通;
所述蒸汽连通管的内壁设置有保温层，所述保温层由铝板和石棉制作而成。
2.根据权利要求1所述的蒸汽与废水混合射流式换热系统，其特征在于：所述气动比例蒸汽阀的公称直径为65mm;所述气动比例蒸汽阀连接有温控计算机。
3.根据权利要求1所述的蒸汽与废水混合射流式换热系统，其特征在于：所述射流加热器入口处的一端部连接有第一冲压弯头;所述旋转混流器出口处的一端部连接有第二冲压弯头;所述第一冲压弯头和所述第二冲压弯头的公称直径为400mm。
4.根据权利要求3所述的蒸汽与废水混合射流式换热系统，其特征在于：所述第一冲压弯头的入口处连接有第一调节蝶阀;所述第一调节蝶阀与废水入口连接，所述废水入口设置于所述废水主管道并与所述废水主管道连通;所述第一调节蝶阀的公称直径为400mm;所述第一调节蝶阀设置有旋转手柄。
5.根据权利要求4所述的蒸汽与废水混合射流式换热系统，其特征在于：所述第二冲压弯头的出口处连接有第二调节蝶阀;所述第二调节蝶阀与废水出口连接，所述废水出口设置于所述废水主管道并与所述废水主管道连通;所述第二调节蝶阀的公称直径为400mm;所述第二调节蝶阀设置有旋转手柄。
6.根据权利要求5所述的蒸汽与废水混合射流式换热系统，其特征在于：所述废水主管道对应于每个射流式换热器设置有第三调节蝶阀，所述第三调节碟阀设置于所述废水入口与所述废水出口之间;所述第三调节蝶阀的公称直径为400mm;所述第三调节蝶阀设置有旋转手柄。
7.根据权利要求6所述的蒸汽与废水混合射流式换热系统，其特征在于：所述废水主管道对应于每个射流式换热器设置有第二温度探头。
8.根据权利要求1所述的蒸汽与废水混合射流式换热系统，其特征在于：所述蒸汽连通管的入口处安装有流量计;所述流量计的公称直径为65mm。
9.根据权利要求1所述的蒸汽与废水混合射流式换热系统，其特征在于：所述射流加热器的底部连接有排污阀，所述排污阀通过短管道与所述射流加热器连通。
10.根据权利要求9所述的蒸汽与废水混合射流式换热系统，其特征在于：所述短管道的一侧连接有疏水器。
说明书
蒸汽与废水混合射流式换热系统
技术领域
本发明涉及工业废水处理技术领域，特别是涉及蒸汽与废水混合射流式换热系统。
背景技术
在工业生产的过程中会产生工业废水，为了环境保护和人类健康，需要用各种方法将废水中所含的污染物分离出来或将其转化为无害物，将废水净化后才能排出外界。目前，废水处理的方法包括物理方法、化学方法和生物方法。
造纸工业中，造纸废水通常采用厌氧生物处理的方法进行处理。厌氧生物处理是利用厌氧微生物在缺氧条件下降解废水中有机污染物的一种废水处理方法。厌氧系统中，厌氧微生物适宜的反应温度为38℃至40℃，然而，造纸工业中产生的废水的温度通常为29℃，因次，在废水处理过程中，需要使用废水加热系统对造纸废水进行加热。
现有技术中，传统的废水加热系统存在能耗高，操作复杂，占地庞大等缺点。
发明内容
本发明的目的在于避免现有技术中的不足之处而提供一种蒸汽与废水混合射流式换热系统，该蒸汽与废水混合射流式换热系统的体积小，能耗小和操作简单。
本发明的目的通过以下技术方案实现。

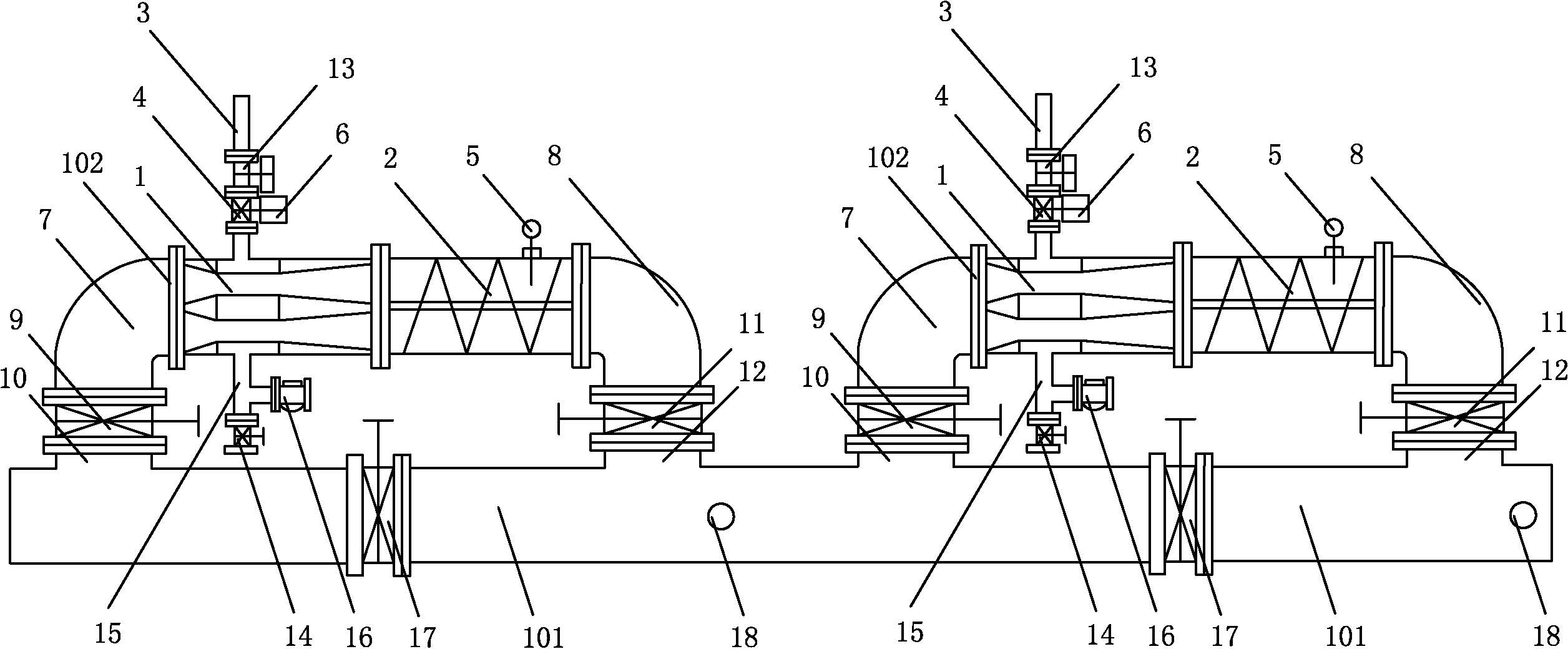

提供蒸汽与废水混合射流式换热系统，包括有废水主管道和至少两个射流式换热器，所述射流式换热器并联安装于所述废水主管道;
所述射流式换热器包括有管壳、射流加热器、旋转混流器、蒸汽连通管、气动比例蒸汽阀和温度探头，所述管壳与所述废水主管道并联安装，所述射流加热器和旋转混流器设置于所述管壳内，所述蒸汽连通管连通于所述射流加热器，所述射流加热器的出口端连通于所述旋转混流器;
所述蒸汽连通管上安装所述气动比例蒸汽阀;所述旋转混流器的出口处设置有所述温度探头，所述温度探头与所述旋转混流器的内腔连通;
所述蒸汽连通管的内壁设置有保温层，所述保温层由铝板和石棉制作而成。
所述气动比例蒸汽阀的公称直径为65mm;所述气动比例蒸汽阀连接有温控计算机。
所述射流加热器入口处的一端部连接有第一冲压弯头;所述旋转混流器出口处的一端部连接有第二冲压弯头;所述第一冲压弯头和所述第二冲压弯头的公称直径为400mm。
所述第一冲压弯头的入口处连接有第一调节蝶阀;所述第一调节蝶阀与废水入口连接，所述废水入口设置于所述废水主管道并与所述废水主管道连通;所述第一调节蝶阀的公称直径为400mm;所述第一调节蝶阀设置有旋转手柄。
所述第二冲压弯头的出口处连接有第二调节蝶阀;所述第二调节蝶阀与废水出口连接，所述废水出口设置于所述废水主管道并与所述废水主管道连通;所述第二调节蝶阀的公称直径为400mm;所述第二调节蝶阀设置有旋转手柄。
所述废水主管道对应于每个射流式换热器设置有第三调节蝶阀，所述第三调节碟阀设置于所述废水入口与所述废水出口之间;所述第三调节蝶阀的公称直径为400mm;所述第三调节蝶阀设置有旋转手柄。
所述废水主管道对应于每个射流式换热器设置有第二温度探头。
所述蒸汽连通管的入口处安装有流量计;所述流量计的公称直径为65mm。
所述射流加热器的底部连接有排污阀，所述排污阀通过短管道与所述射流加热器连通。
所述短管道的一侧连接有疏水器。
本发明的有益效果：
本发明的蒸汽与废水混合射流式换热系统，由蒸汽连通管进入到射流加热器的蒸汽，在射流加热器的作用下以高速冲入旋转混流器，在旋转混流器的作用下产生旋流进入到废水主管道，旋流的存在能够用较少的蒸汽实现对废水主管道更好的扰动加热;气动比例蒸汽阀和温度探头能够根据加热温度自动调节蒸汽的用量，蒸汽连通管内壁的保温层能够减少蒸汽温度损耗;因此，本发明能耗小，操作简单;无需增加其他动力设备，并可通过温控计算机控制废水的出水温度。
