申请日2011.12.14
公开(公告)日2012.08.22
IPC分类号C02F1/461
摘要

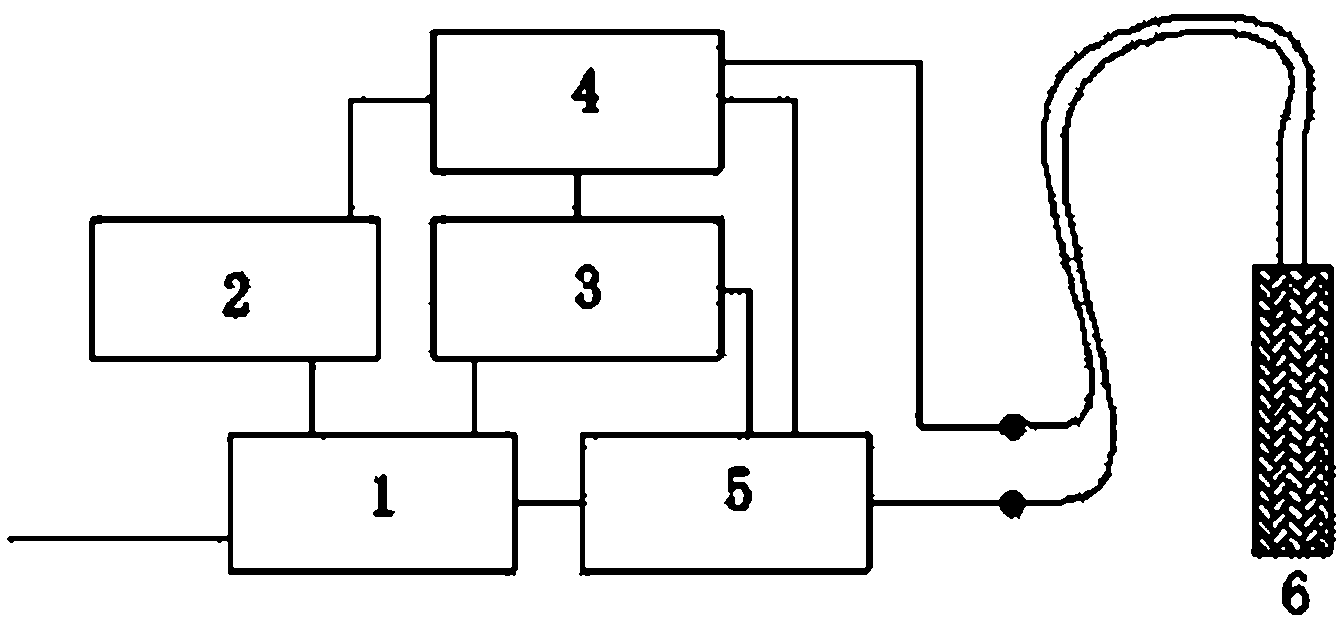

本实用新型涉及一种水处理装置，尤其涉及一种高频电解水处理装置。其由主机及辅机组成，主机的结构为：变压器(1)分别与电路控制系统(2)、高频发生系统(3)及输出变压器(5)相连接，电路控制系统(2)及高频发生系统(3)分别与电流控制系统(4)相连接，高频发生系统(3)及电流控制系统(4)分别与输出变压器(5)相连接，辅机为水流通过器，电流控制系统(4)及输出变压器(5)分别与水流通过器(6)相连接，高频发生系统包括产生高频信号频率范围为5-500kHz的高频宽频交变信号智能控制电路。本实用新型具有三个优点：1、频率范围宽，水体处理完全;2、电流大、电解效果彻底;3、吸附网吸出的水垢附着在吸附网上，吸垢效果直观可见。
权利要求书
1.一种高频电解水处理装置，由主机及辅机组成，其特征在于，所述主机的结构为：变压器(1)分别与电路控制系统(2)、高频发生系统(3)及输出变压器(5)相连接，所述电路控制系统(2)及所述高频发生系统(3)分别与电流控制系统(4)相连接，所述高频发生系统(3)及所述电流控制系统(4)分别与所述输出变压器(5)相连接，所述辅机为水流通过器，所述电流控制系统(4)及所述输出变压器(5)分别与水流通过器(6)相连接，所述高频发生系统(3)包括产生高频信号频率范围为5-500KHZ的高频宽频交变信号智能控制电路。
2.如权利要求1中所述的装置，其特征在于，所述电路控制系统(2)，包括输出电压电流控制电路、整个电路的过热保护控制电路、整个电路的过流保护控制电路及过压保护控制电路。
3.如权利要求1或2中所述的装置，其特征在于，所述电流控制系统(4)包括优化电流控制电路。
4.如权利要求3所述的装置，其特征在于，所述水流通过器(6)为吸附网。
5.如权利要求4所述的装置，其特征在于，所述吸附网由吸附外网及内网组成。
6.如权利要求5所述的装置，其特征在于，所述内网由钛金属材料制成。
7.如权利要求6所述的装置，其特征在于，所述内网与吸附外网由螺丝连接，并可从吸附网框中拆卸出来。
说明书
一种高频电解水处理装置
技术领域
本实用新型涉及一种水处理装置，尤其涉及一种高频电解水处理装置。
背景技术
水是生命之源，水资源的污染与破坏对人类的生存和发展已经构成了威胁。结垢是由 水的硬度引起的问题，该现象在工业水与饮用水、或工厂中普遍存在。这种因硬水加热产 生的特殊副产物会给许多用水设备造成麻烦，水垢在内表面的沉积可阻塞热交换水管，严 重的降低热交换效率。在世界的许多地区，水的硬度较大，需要被处理后才能得到最大限 度的使用。
常用的药物除垢，反渗透(RO)，无机垢抑制剂、阻垢磁处理，离子式、电子式除垢 等等除垢方式都存在各种各样问题，或者其除垢效果不理想、或者水垢污物留存于水体中 循环除垢不彻底、或者腐蚀管道副作用大，或者资本运行成本昂贵。
高频电解水处理技术是目前水处理技术中较为理想的技术，其主要原理是由高频发生 器(主机)及水流通过器(辅机)组成，将高频发生器产生的高频电通过辅机的两个电极， 在水中形成高频电场进行水解即水处理。但目前的高频电解水处理的装置输出电流小，且 不稳定，水电解能力弱，吸附功能不够大，造成除垢除锈能力不强等缺陷。
实用新型内容
针对以上不足，本实用新型旨在提供一种吸附功能强劲的高频电解水处理装置。
本实用新型通过以下技术方案达到上述目的：
一种高频电解水处理装置，由主机及辅机组成，所述主机的结构为：变压器分别与电 路控制系统、高频发生系统及输出变压器相连接，所述电路控制系统及所述高频发生系统 分别与电流控制系统相连接，所述高频发生系统及所述电流控制系统分别与所述输出变压 器相连接，所述辅机为水流通过器，所述电流控制系统及所述输出变压器分别与水流通过 器相连接，所述高频发生系统包括产生高频信号频率范围为5-500KHZ的高频宽频交变信 号智能控制电路。
进一步的，所述电路控制系统，包括输出电压电流控制电路、整个电路的过热保护控 制电路、整个电路的过流保护控制电路及过压保护控制电路。
进一步的，所述电流控制系统包括优化电流控制电路。
进一步的，所述水流通过器为吸附网。
进一步的，所述吸附网由吸附外网及内网组成。
进一步的，所述内网由钛金属材料制成。
进一步的，所述内网与吸附外网由螺丝连接，并可从吸附网框中拆卸出来。
本实用新型具有三个优点：1、频率范围宽，水体处理完全：在不同条件下，水的温 度、硬度、浊度、PH不同时，其内部的自然频率就不同，5-500KHz的宽频的电磁波频率 段完全覆盖不同水质变化条件的水分子自然频率，保证了各种水质的电解处理，达到高效 除垢、阻垢、除锈等作用;2、电流大、电解效果彻底：优化的电流智能控制系统，根据 不同水体结垢量输出其最大限度的饱和电场强度，输出相应的最大电流值，电解效果更彻 底，吸附能力更强，设备的处理效率也得到提高;3、吸附网吸出的水垢附着在吸附网上， 吸垢效果直观可见。
