申请日2011.09.21
公开(公告)日2012.05.30
IPC分类号C02F1/04; C02F101/38; C07C231/24; C07C233/03
摘要
合成革回收DMF的塔顶废水处理系统，包括有两个浓缩塔、一个精馏塔及一贮水罐，还包括有一用于废水脱胺的脱胺塔，该脱胺塔上设有废水入口、脱胺水出口及二甲胺蒸气出口，两浓缩塔与精馏塔的塔顶水罐均藉由水管连接一缓冲水罐，三个缓冲水罐分别藉由水管连接至总水罐，该总水罐藉由水管连接至脱胺塔的废水入口。本实用新型通过将塔顶废水经缓冲水罐排至总水罐中再注入脱胺塔进行脱胺，可保证DMF回收系统的工作压力稳定，且进、出料容易控制，同时，经脱胺塔处理后的脱胺水可重新利用，且由于处理后的脱胺水为高温水，因此可对其余温进行利用后，再排放至贮水罐，既节能环保，又可节省高成本的废水处理费用，为企业带来更好的经济效益。
权利要求书
1.合成革回收DMF的塔顶废水处理系统，包括有两个浓缩塔、一个精馏塔及 一贮水罐，其特征在于：还包括有一用于废水脱胺的脱胺塔，该脱胺塔上设有废水 入口、脱胺水出口及二甲胺蒸气出口，两浓缩塔与精馏塔的塔顶水罐均藉由水管连 接一缓冲水罐，三个缓冲水罐分别藉由水管连接至总水罐，该总水罐藉由水管连接 至脱胺塔的废水入口。
2.如权利要求1所述的合成革回收DMF的塔顶废水处理系统，其特征在于： 所述脱胺塔还附设有用蒸气或导热油加热的再沸器。
3.如权利要求1所述的合成革回收DMF的塔顶废水处理系统，其特征在于： 所述脱胺塔的二甲胺蒸气出口连接至一蒸气冷凝装置。
4.如权利要求1所述的合成革回收DMF的塔顶废水处理系统，其特征在于： 所述脱胺塔的脱胺水出口藉由水管连接至贮水罐或连接至热交换系统进行余热利 用后再连接至贮水罐。
说明书
合成革回收DMF的塔顶废水处理系统
技术领域
本实用新型涉及合成革生产技术领域，特别是一种合成革回收DMF的塔顶废水 处理系统。
背景技术
目前，合成革生产过程中产生大量的含DMF的水溶液，通常通过精馏回收其中 的DMF，在精馏过程中会有部分DMF分解为二甲胺，因此DMF精馏回收过程中会产 生大量的含二甲胺的塔顶废水，二甲胺虽然毒性不大，但有着强烈的恶臭气味，难 以直接回收利用或排放，需将大量废水进行废水处理后再排放或回收利用，成本非 常高，且浪费了高温水的能量，因此，研发DMF回收精馏塔顶水的脱胺技术，对实 现塔顶废水的循环利用具有重要的意义。现有的合成革回收DMF的废水处理系统一 般将塔顶废水经换热器预热后直接注入脱胺塔内进行脱胺，由于浓缩塔与精馏塔均 为负压工作，因此进料、出料不稳定，此种结构的处理系统进、出料不易控制，且 易使DMF回收系统的工作压力不稳定，从而影响系统的正常运行。
实用新型内容
本实用新型的主要目的是克服现有技术的缺点，提供一种可保证DMF回收系统 的工作压力稳定，且进、出料容易控制的合成革回收DMF的塔顶废水处理系统。
本实用新型采用如下技术方案：

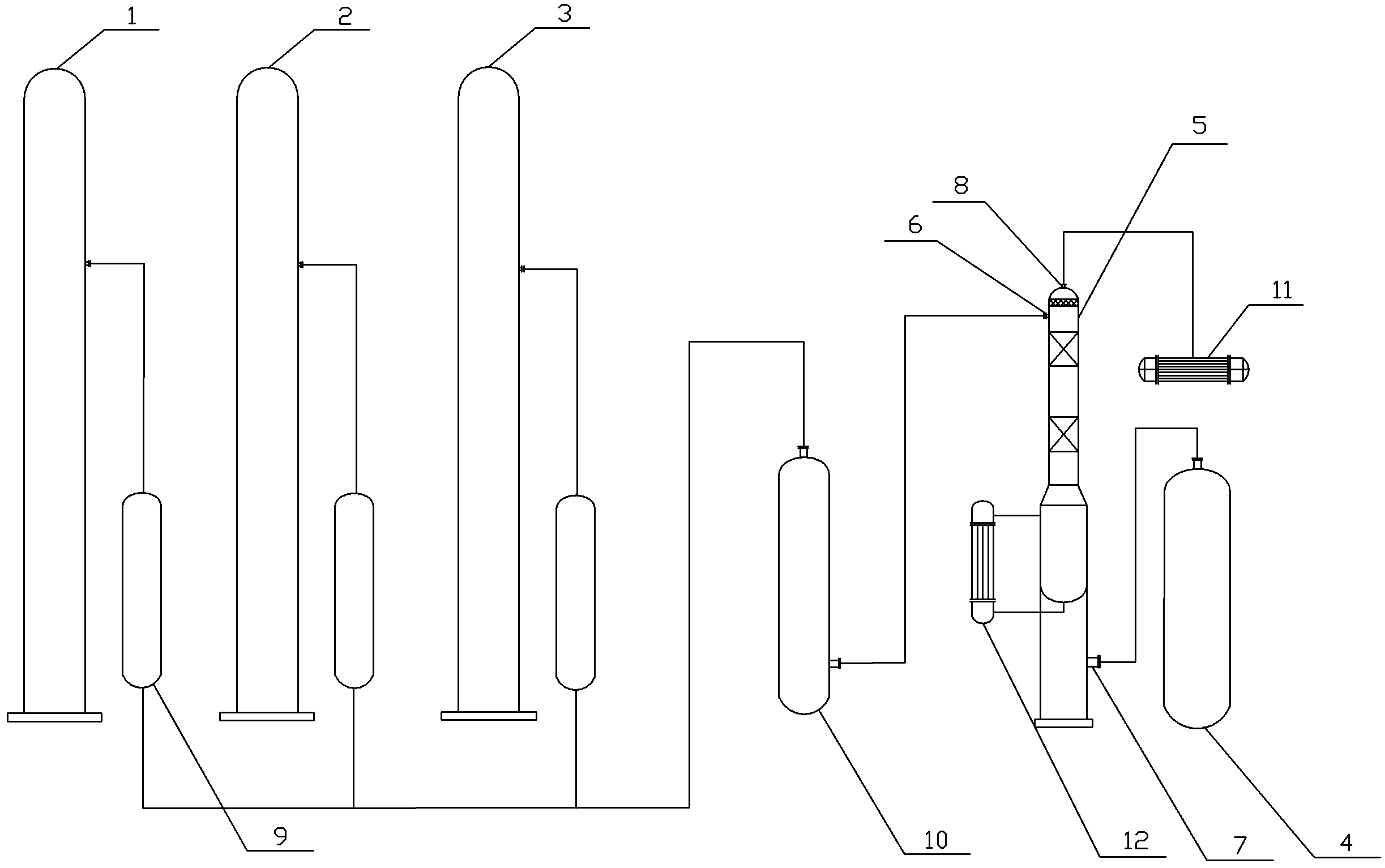

合成革回收DMF的塔顶废水处理系统，包括有两个浓缩塔、一个精馏塔及一贮 水罐，还包括有一用于废水脱胺的脱胺塔，该脱胺塔上设有废水入口、脱胺水出口 及二甲胺蒸气出口，两浓缩塔与精馏塔的塔顶水罐均藉由水管连接一缓冲水罐，三 个缓冲水罐分别藉由水管连接至总水罐，该总水罐藉由水管连接至脱胺塔的废水入 口。
所述脱胺塔还附设有用蒸气或导热油加热的再沸器。
所述脱胺塔的二甲胺蒸气出口连接至一蒸气冷凝装置。
所述脱胺塔的脱胺水出口藉由水管连接至贮水罐或连接至热交换系统进行余 热利用后再连接至贮水罐。
由上述对本实用新型的描述可知，与现有技术相比，本实用新型的有益效果是： 通过将塔顶废水经缓冲水罐排至总水罐中再注入脱胺塔进行脱胺，可保证DMF回收 系统的工作压力稳定，且进、出料容易控制，同时，经脱胺塔处理后的脱胺水可重 新利用，且由于处理后的脱胺水为高温水，因此可对其余温进行利用后，再排放至 贮水罐，既节能环保，又可节省高成本的废水处理费用，为企业带来更好的经济效 益。
