申请日2011.12.02
公开(公告)日2012.06.27
IPC分类号F04D13/08
摘要
本发明涉及一种用于污水处理的微型水流推进器，尤其涉及一种用于小型沟道的微型水流推进器，属于污水处理技术领域。其包括壳体，壳体内设置有支撑电机座，支撑电机座上安装有调速电机，调速电机与第一同步转轴组驱动轴连接。支撑电机座下方设置有支承座，支撑座下端设置轴承支撑座，轴承支承座上固定两根轴承，两根轴承均与螺纹转轴连接，螺纹转轴一端与小型螺旋桨连接，一端与第二同步转轴组驱动轴连接，第一同步转轴组驱动轴和第二同步转轴组驱动轴通过同步带带动，并带动小型螺旋桨推动水流。支撑电机座、支承座和轴承支撑座上分别设置有四个安装孔，通过四根不锈钢螺纹杆固定连接。本发明结构简单，稳定可靠，易于维护;造价低廉。适用于小型污水处理工艺的水流推进。
权利要求书

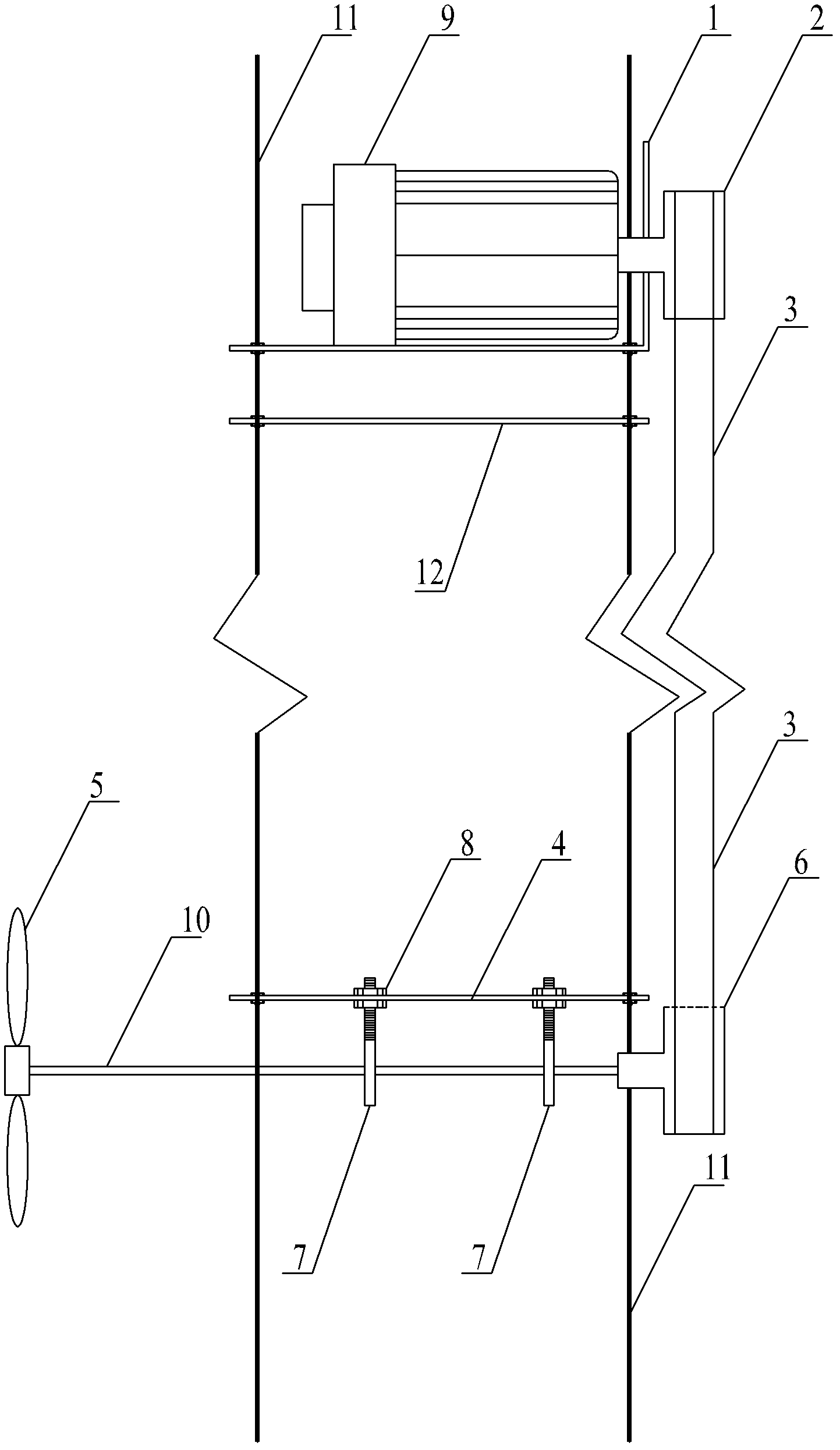

1.用于污水处理的微型水流推进器，包括壳体(13)，其特征是：壳体(13)内设置有支撑电机座(1)，支撑电机座(1)由一块直角折弯板构成，支撑电机座(1)上安装有调速电机(9)，调速电机(9)与第一同步转轴组驱动轴(2)连接;
支撑电机座(1)下方设置有支承座(12)，支撑座(12)下端设置轴承支撑座(4)，支撑电机座(1)、支承座(12)和轴承支撑座(4)上分别设置有四个安装孔，通过四根不锈钢螺纹杆(11)固定连接;
轴承支撑座(4)上通过螺帽(8)垂直安装两根轴承(7)，两根轴承(7)均与螺纹转轴(10)连接，螺纹转轴(10)一端与小型螺旋桨(5)连接，另一端与第二同步转轴组驱动轴(6)连接，第一同步转轴组驱动轴(2)和第二同步转轴组驱动轴(6)通过同步带(3)带动。
2.根据权利要求1所述用于污水处理的微型水流推进器，其特征是：所述小型螺旋桨(5)与同步带(3)平行。
3.根据权利要求1所述用于污水处理的微型水流推进器，其特征是：所述两根轴承(7)与第一同步转轴组驱动轴(2)、第二同步转轴组驱动轴(6)平行。
4.根据权利要求1所述用于污水处理的微型水流推进器，其特征是：所述螺纹转轴(10)与两根轴承(7)互相垂直。
5.根据权利要求1所述用于污水处理的微型水流推进器，其特征是：所述调速电机(9)能够通过调节电机转速从而调节所推动的水流流速。
6.根据权利要求1所述用于污水处理的微型水流推进器，其特征是：所述调速电机(9)上方设置有活动的防雨罩。
7.权利要求1所述用于污水处理的微型水流推进器的应用，其特征是：微型水流推进器下端没入小型池体、沟道中，不接触水底，支承座(12)上端位于水面上，打开后加速水流流动，使流速达到0.2~1.0m/s。
说明书
用于污水处理的微型水流推进器
技术领域
本发明涉及一种用于污水处理的微型水流推进器，尤其涉及一种用于小型沟道的微型水流推进器，属于污水处理技术领域。
背景技术
目前，国内外设计和使用的水流推进器主要用于大型池体、沟道，其体积大，功率高且不利于维护，无法用于小型沟道或中试规模的污水处理工艺中。随着我国污水处理行业的发展，小型污水处理工艺的普及势在必行，特别是村镇生活污水的集中处理，特别需要一种适用于小型污水处理工艺的水流推进器。而目前市场上尚未见到体积小、安装简易、稳定性高、价格低廉、操作简单、维修方便的水流推进器。
发明内容
本发明的目的是克服现有技术中存在的不足，提供一种可用于小型污水处理工艺，推流效果好、结构简单、稳定性高、维修方便的微型水流推进器。
本发明的技术方案：用于污水处理的微型水流推进器，包括壳体，壳体内设置有支撑电机座，支撑电机座由一块直角折弯板构成，支撑电机座上安装有调速电机，调速电机与第一同步转轴组驱动轴连接。
支撑电机座下方设置有支承座，支撑座下端设置轴承支撑座，支撑电机座、支承座和轴承支撑座上分别设置有四个安装孔，通过四根不锈钢螺纹杆固定连接。
轴承支撑座上通过螺帽垂直安装两根轴承，两根轴承均与螺纹转轴连接，螺纹转轴一端与小型螺旋桨连接，一端与第二同步转轴组驱动轴连接，第一同步转轴组驱动轴和第二同步转轴组驱动轴通过同步带带动。
所述小型螺旋桨与同步带平行。所述两根轴承与第一同步转轴组驱动轴、第二同步转轴组驱动轴平行。所述螺纹转轴与两根轴承互相垂直。
所述调速电机能够通过调节电机转速从而调节所推动的水流流速。所述调速电机上方设置有活动的防雨罩。
微型水流推进器下端没入小型池体、沟道中，不接触水底，支承座上端位于水面上，打开后加速水流流动，使流速达到0.2~1.0m/s。
本发明的有益效果：本发明结构简单，稳定可靠，易于维护，造价低廉，适用于小型污水处理工艺的水下水流推进。
