申请日2011.12.02
公开(公告)日2012.06.13
IPC分类号F04D29/00
摘要
本发明公开了一种自转式污水防堵罩，它能自动清除过滤罩前的结物，维持污水泵的管道畅通无阻，而且不耗电。自转式污水防堵罩的主管下部联接着污水防堵罩，污水防堵罩主管的上部联接着污水软管连接管，驱动轴固定板嵌在污水防堵罩主管的头部与污水软管连接管之间，防堵刀片驱动轴安装在驱动轴固定板与污水防堵罩之间，防堵驱动叶轮紧固在污水防堵罩主管内的防堵刀片驱动轴上，防堵刀片紧固在防堵刀片驱动轴下部的污水防堵罩前端位置。
权利要求书

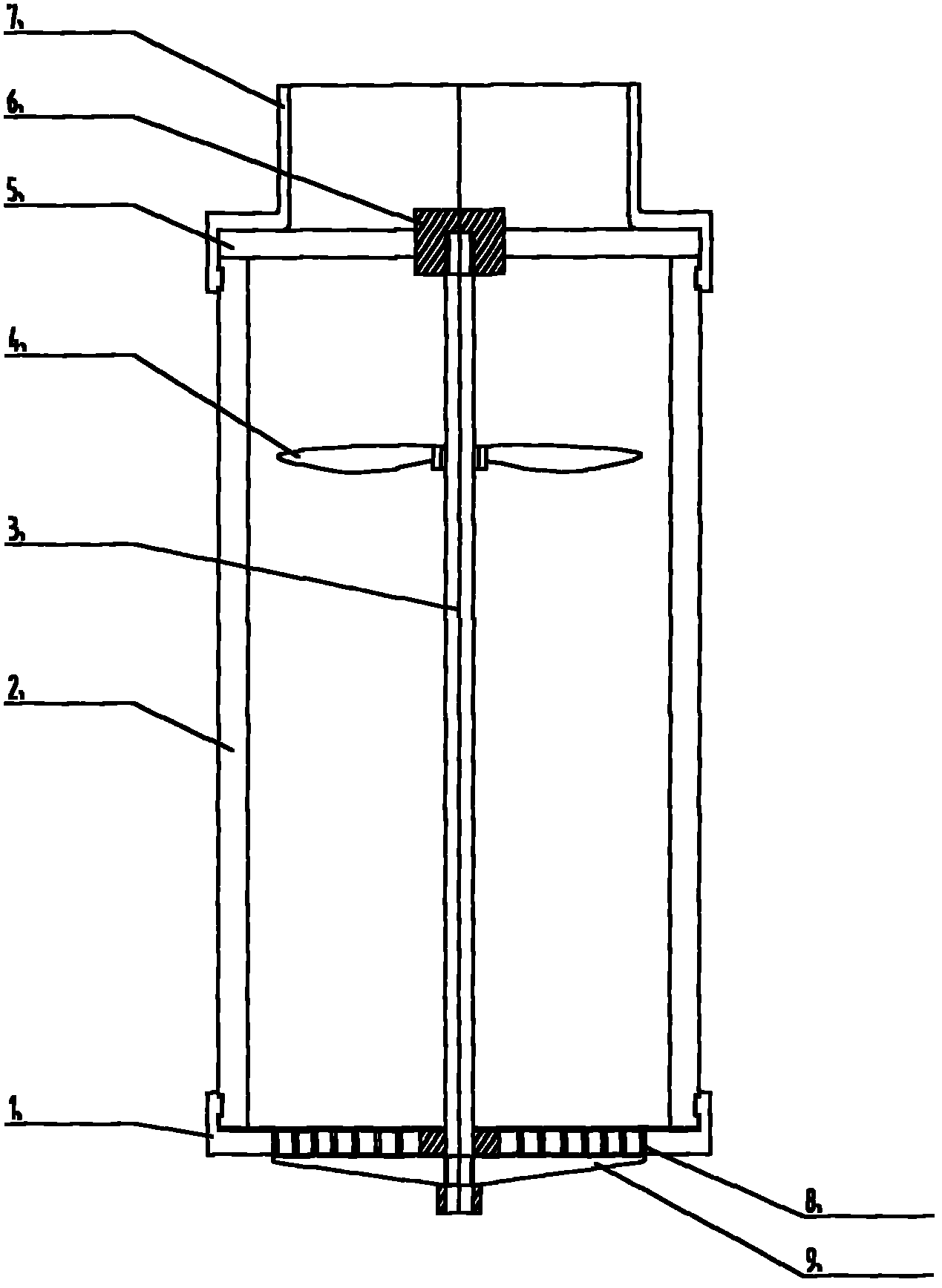

1.一种自转式污水防堵罩，其特征是：污水防堵罩主管(2)的下部联接着污 水防堵罩(1)，污水防堵罩主管(2)的上部联接着污水软管连接管(7)，驱动轴固定 板(5)嵌在污水防堵罩主管(2)的头部与污水软管连接管(7)之间，防堵刀片驱动 轴(3)安装在驱动轴固定板(5)与污水防堵罩(1)之间，防堵驱动叶轮(4)紧固在 污水防堵罩主管(2)内的防堵刀片驱动轴(3)上，防堵刀片(9)紧固在防堵刀片驱 动轴(3)下部的污水防堵罩(1)前端位置。
2.根据权利要求1所述的自转式污水防堵罩，其特征是：污水防堵罩(1)的 表面分布着进水孔(8)。
3.根据权利要求1所述的自转式污水防堵罩，其特征是：防堵刀片(9)为叶 片状的刮刀机构。
4.根据权利要求1所述的自转式污水防堵罩，其特征是：防堵驱动叶轮(4) 为螺旋桨状机构。
说明书
自转式污水防堵罩
技术领域
本发明涉及一种提高污水泵工作效率的进水口防堵装置。
背景技术
现有污水泵进水口的前端一般都设有过滤网，以阻拦杂物、污泥块，防止管道堵塞，但在抽取污物混杂严重的未处理污水时往往力不从心，这是由于过滤网前结物诸多未及时人工清理之故，而频繁的清理将耗费大量的劳力，且作业环境还十分恶劣，因此完全有必要研发污水自动防堵装置。
发明内容
本发明涉及一种提高污水泵工作效率的一种自转式污水防堵罩，它能自动清除过滤罩前的结物，维持污水泵的管道畅通无阻，而且不耗电。
本发明是这样实现的：一种自转式污水防堵罩，其特征是：污水防堵罩主管的下部联接着污水防堵罩，污水防堵罩主管的上部联接着污水软管连接管，驱动轴固定板嵌在污水防堵罩主管的头部与污水软管连接管之间，防堵刀片驱动轴安装在驱动轴固定板与污水防堵罩之间，防堵驱动叶轮紧固在污水防堵罩主管内的防堵刀片驱动轴上，防堵刀片紧固在防堵刀片驱动轴下部的污水防堵罩前端位置。
污水防堵罩的表面分布着进水孔。
防堵刀片为叶片状的刮刀机构。
防堵驱动叶轮为螺旋桨状机构。
本发明具有以下优点：
1.它能自动清除过滤罩前的结物，维持污水泵进水孔道的畅通无阻。
2.它自身不耗电，对污水泵的功率影响较小。
