申请日2011.09.21
公开(公告)日2012.05.30
IPC分类号C02F3/12
摘要
本实用新型涉及一种用于污水处理的膜组器，包括安装在底座上的膜箱，在膜箱内设置有若干膜片，在所述膜箱的底部安装有曝气盘;特征是：在所述膜箱的两侧分别设有曝气管，曝气管的上方为空气入口，曝气管的下方与曝气盘连通。在所述曝气盘上设有若干曝气孔。在所述膜箱的顶部设有用于排水的抽吸管。本实用新型采用新的曝气管路方式，具有更加良好的气水混合条件，可有效降低膜污染速率，主要具有以下优点：(1)本实用新型所述的膜组器底部采用双路曝气管的进气方式，曝气更为均匀，膜擦洗效果更好;(2)本实用新型可以延长运行周期，降低反洗频次，节省了空气量，实现节能降耗;(3)本实用新型所述的膜组器结构形式简单可靠，维修方便。
权利要求书

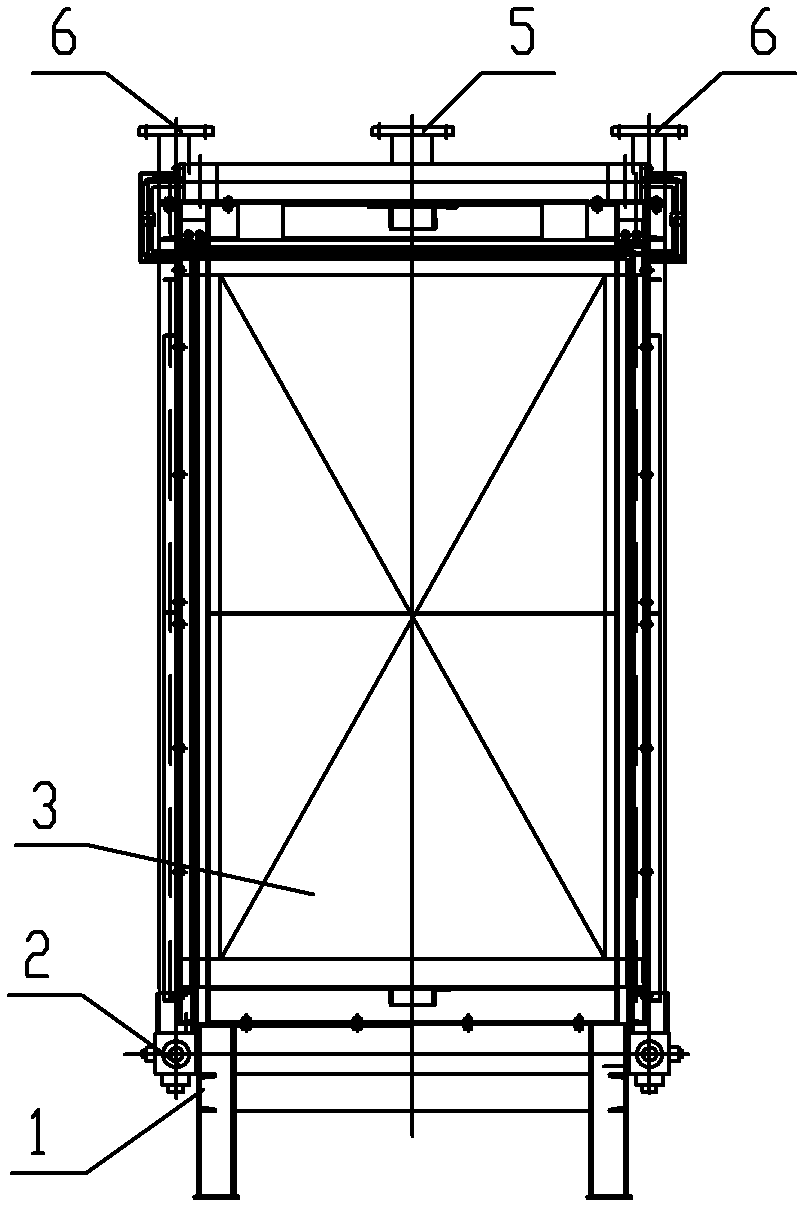

1.一种用于污水处理的膜组器，包括安装在底座(1)上的膜箱(3)，在膜箱(3)内设置有若干膜片(4)，在所述膜箱(3)的底部安装有曝气盘(2);其特征是：在所述膜箱(3)的两侧分别设有曝气管(6)，曝气管(6)的上方为空气入口，曝气管(6)的下方与曝气盘(2)连通。
2.如权利要求1所述的用于污水处理的膜组器，其特征是：在所述曝气盘(2)上设有若干曝气孔(7)。
3.如权利要求1所述的用于污水处理的膜组器，其特征是：在所述膜箱(3)的顶部设有用于排水的抽吸管(5)。
说明书
用于污水处理的膜组器
技术领域
本实用新型涉及一种用于城镇污水处理厂的污水处理的设备，尤其是一种用于污水处理的膜组器。
背景技术
目前城镇污水处理厂水质排放标准执行一级A标准(《城镇污水处理厂污染物排放标准》GB18918-2002)，传统处理工艺很难达到排放要求，与此同时，MBR(膜生物反应器)膜工艺的优势逐渐显现，应用越来越广泛。膜组器是MBR工艺的主体，但是单路曝气管的膜组器随着运行时间的增加膜污染迅速加剧，膜通量逐渐将低，反洗较频繁。严重的膜污染以及频繁反洗不仅降低了处理效率，也相应增加了能耗。这就对如何降低膜污染速率提出了更高的要求。
发明内容
本实用新型的目的是克服现有技术中存在的不足，提供一种用于污水处理的膜组器，具有更好的膜擦洗能力，有效降低膜污染速率，确保膜组器的性能稳定，节能降耗，保证污水处理厂稳定运行
按照本实用新型提供的技术方案，所述用于污水处理的膜组器，包括安装在底座上的膜箱，在膜箱内设置有若干膜片，在所述膜箱的底部安装有曝气盘;特征是：在所述膜箱的两侧分别设有曝气管，曝气管的上方为空气入口，曝气管的下方与曝气盘连通。
在所述曝气盘上设有若干曝气孔。
在所述膜箱的顶部设有用于排水的抽吸管。
本实用新型采用新的曝气管路方式，具有更加良好的气水混合条件，可有效降低膜污染速率，主要具有以下优点：
(1)本实用新型所述的膜组器底部采用双路曝气管的进气方式，曝气更为均匀，膜擦洗效果更好;
(2)本实用新型可以延长运行周期，降低反洗频次，节省了空气量，实现节能降耗;
(3)本实用新型所述的膜组器结构形式简单可靠，维修方便。
