申请日2011.09.21
公开(公告)日2012.05.30
IPC分类号C02F11/12
摘要
本实用新型涉及一种圆盘式污泥干燥机的出料装置，其包括本体以及安装在本体上的出料控制门、齿轮轴装置、链条和动力装置;其中，所述出料控制门沿竖直方向设置，其两侧分别设有一齿条;所述齿轮轴装置包括转轴、安装在转轴上的一对齿轮以及一第一链轮，所述一对齿轮分别和出料控制门的齿条啮合;所述动力装置包括一手轮轴、安装在手轮转轴上的第二链轮以及一手轮;所述链条连接所述第一链轮以及第二链轮。本实用新型的圆盘式污泥干燥机的出料装置通过齿轮和齿条的配合来实现出料控制门的启闭，从而使该出料装置安装牢固，不易自行开启;同时，通过手轮的转动来开启出料控制门，从而使其操作方便，省力。
权利要求书
1.一种圆盘式污泥干燥机的出料装置，其特征在于：包括本体以及安装在本体上的出料控制门、齿轮轴装置、链条和动力装置;其中，所述出料控制门沿竖直方向设置，其两侧分别设有一齿条;所述齿轮轴装置包括转轴、安装在转轴上的一对齿轮以及一第一链轮，所述一对齿轮分别和出料控制门的齿条啮合;所述动力装置包括一手轮轴、安装在手轮转轴上的第二链轮以及一手轮;所述链条连接所述第一链轮以及第二链轮。
2.如权利要求1所述的圆盘式污泥干燥机的出料装置，其特征在于：于所述动力装置上进一步设有一定位销，该定位销能穿入第二链轮内并定位第二链轮。
3.如权利要求2所述的圆盘式污泥干燥机的出料装置，其特征在于：于所述齿轮轴装置的两端分别设有一齿轮外壳，该齿轮外壳包覆于齿轮外。
4.如权利要求3所述的圆盘式污泥干燥机的出料装置，其特征在于：于所述齿轮外壳上螺接有一轴承端盖。
说明书
一种圆盘式污泥干燥机的出料装置
技术领域
本实用新型涉及一种污泥干燥设备的组成部件，具体涉及一种圆盘式污泥干燥机的出料装置，属于环保设备技术领域。
背景技术
污泥是一种在水和污水处理过程产生的固体沉淀物质，主要来源为市政污水、工业污水、水体疏浚等污水处理过程，其产出的量大，且对人体和环境具有很大的危害。污泥含水率高(最高可达90%以上)，有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态。目前，污泥的主要处置方法为填埋、焚烧以及干化处理等。然而污泥的填埋和焚烧容易造成二次污染，因此，采用污泥干燥设备对污泥进行干化处理被广泛采用。
然而，现有技术的污泥干燥设备的出料门通常采用铰链结构，这样就会造成出料门安装不牢固，在受到污泥挤压后可能自行开启;同时，该出料门在开启过程中占用空间大，要求安装该干燥设备的场地面积较大。
为解决上述技术问题，确有必要提供一种具有改良结构的圆盘式污泥干燥机的出料装置，以克服现有技术中的所述缺陷。
实用新型内容
为解决上述问题，本实用新型的目的在于提供一种安装牢固、出料方便的圆盘式污泥干燥机的出料装置。

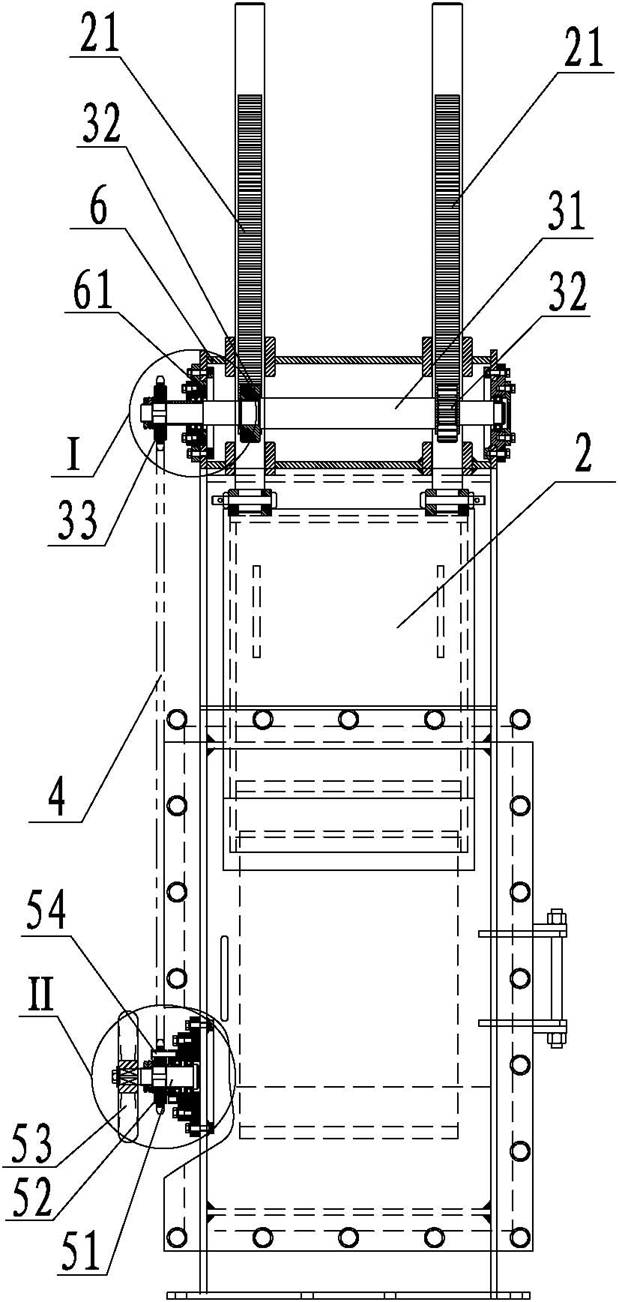

为实现上述目的，本实用新型采取的技术方案为：一种圆盘式污泥干燥机的出料装置，其包括本体以及安装在本体上的出料控制门、齿轮轴装置、链条和动力装置;其中，所述出料控制门沿竖直方向设置，其两侧分别设有一齿条;所述齿轮轴装置包括转轴、安装在转轴上的一对齿轮以及一第一链轮，所述一对齿轮分别和出料控制门的齿条啮合;所述动力装置包括一手轮轴、安装在手轮转轴上的第二链轮以及一手轮;所述链条连接所述第一链轮以及第二链轮。
本实用新型的圆盘式污泥干燥机的出料装置进一步设置为：于所述动力装置上进一步设有一定位销，该定位销能穿入第二链轮内并定位第二链轮。
本实用新型的圆盘式污泥干燥机的出料装置进一步设置为：于所述齿轮轴装置的两端分别设有一齿轮外壳，该齿轮外壳包覆于齿轮外。
本实用新型的圆盘式污泥干燥机的出料装置还可设置为：于所述齿轮外壳上螺接有一轴承端盖。
与现有技术相比，本实用新型具有如下有益效果：本实用新型的圆盘式污泥干燥机的出料装置通过齿轮和齿条的配合来实现出料控制门的启闭，从而使该出料装置安装牢固，不易自行开启;同时，通过手轮的转动来开启出料控制门，从而使其操作方便，省力。
