申请日2011.12.02
公开(公告)日2012.07.04
IPC分类号B01D21/02; B01D21/28; B01D21/24
摘要
本发明公开了一种锥斗型污泥浓缩设备，设备罐体为罐体上盖、直筒罐体、锥斗罐体和出泥阀的组合体，液位计安装于罐体上盖，所述的锥斗型污泥浓缩设备，包括分别与罐体连接的进水管、出水管、进气管、通气管，所述的进水管和出水管通过水管三通阀与进出水总管连接，所述进气管、通气管通过气管三通阀与进排气总管连接，所述进排气总管通过四通阀与真空泵连接。本发明设备属于市政工程设备，能够有效降低污水处理厂污泥、下水道污泥及工厂污水处理系统产生的小颗粒污泥的含水率，具有分离率高、占地面积小、使用维修方便、投资少的显著优势。
权利要求书

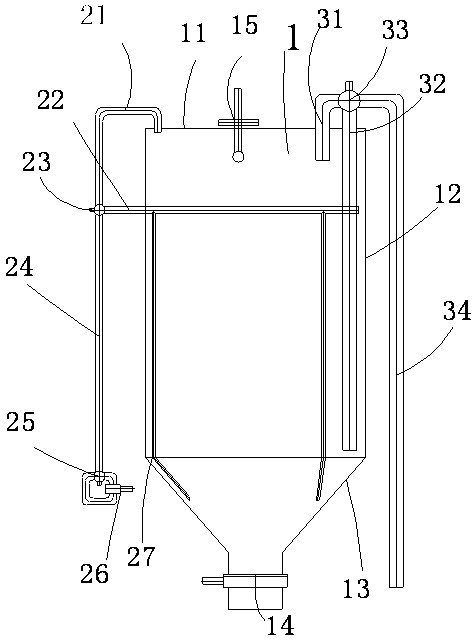

1.一种锥斗型污泥浓缩设备，包括罐体上盖、直筒罐体、锥斗罐体和出泥阀形成的设备罐体，液位计安装于罐体上盖，其特征在于，所述锥斗型污泥浓缩设备包括分别与罐体连接的进水管、出水管、进气管、通气管，所述的进水管和出水管通过一水管三通阀与一进出水总管连接，所述进气管、通气管通过气管三通阀与一进排气总管连接，所述进排气总管通过一四通阀与一真空泵连接。
2.根据权利要求1所述的锥斗型污泥浓缩设备，其特征在于，所述直筒罐体上边沿与罐体上盖密封连接，直筒罐体下边沿与锥斗罐体密封连接，所述罐体的锥斗下端密封安装出泥阀，液位计密封安装于罐体上盖。
3.根据权利要求1所述的锥斗型污泥浓缩设备，其特征在于，所述进水管、出水管和通气管连接在罐体的上端竖直向下插入罐体，进气管连接罐体侧端垂直插入罐体，在插入处与罐体密封连接。
4.根据权利要求1所述的锥斗型污泥浓缩设备，其特征在于，所述出水管罐内部分管口一直延伸至罐体直筒与罐体锥斗的连接处，进出水总管延伸至待处理污泥的底部。
5.根据权利要求1所述的锥斗型污泥浓缩设备，其特征在于，所述进气管罐内部分连接罐体后沿罐体内圆弧形状环绕一圈，罐体内的进气管一端封闭，沿着进气管等距离均布至少3根向下延伸至罐体底部的进气支管。
说明书
锥斗型污泥浓缩设备
技术领域
本发明涉及市政工程设备领域，特别是涉及一种锥斗型污泥浓缩设备。
背景技术
据调查，我国现阶段市政工程领域处理污泥的设备，有关污泥的输送及浓缩方式大多都是通过螺旋输送、污泥泵、离心泥水分离的方法实现，这些设备不仅投资大，而且因为多数设备都是和污泥直接接触，在投入使用后期的设备故障率高、维修复杂，在使用维修时不易操作，不仅增加了后期维修的人工投入及维修费用，还容易对周围环境造成污染。加之污泥本身含水率高、颗粒小的特点，增加了处理难度，处理效率很难提高。
发明内容
本发明主要解决的技术问题是提供一种污泥浓缩设备，能够在保证分离率的基础上简化结构，易于操作、维修，进而降低成本。
为解决上述技术问题，本发明采用的一个技术方案是：一种锥斗型污泥浓缩设备，设备罐体为罐体上盖、直筒罐体、锥斗罐体和出泥阀的组合体，液位计安装于罐体上盖，所述的锥斗型污泥浓缩设备，包括分别与罐体连接的进水管、出水管、进气管、通气管，所述的进水管和出水管通过水管三通阀与进出水总管连接，所述进气管、通气管通过气管三通阀与进排气总管连接，所述进排气总管通过四通阀与真空泵连接。
在本发明一个较佳实施例中，所述直筒罐体上边沿与罐体上盖密封连接，直筒罐体下边沿与锥斗罐体密封连接，所述罐体的锥斗下端密封安装出泥阀，液位计密封安装于罐体上盖。
在本发明一个较佳实施例中，所述进水管、出水管和通气管连接在罐体的上端竖直向下插入罐体，进气管连接罐体侧端，在插入处与罐体密封连接。
在本发明一个较佳实施例中，所述出水管罐内部分管口一直延伸至罐体直筒与罐体锥斗的连接处，进出水总管延伸至待处理污泥的底部。
在本发明一个较佳实施例中，所述进气管罐内部分连接罐体后沿罐体内圆弧形状环绕一圈，罐体内的进气管一端封闭，沿着进气管等距离均布至少3根向下延伸至罐体底部的进气支管。
本发明设备属于市政工程设备，能够有效降低污水处理厂污泥、下水道污泥及工厂污水处理系统产生的小颗粒污泥的含水率，具有分离率高、占地面积小、投资少、使用维修方便的显著优势。
