申请日2011.07.31
公开(公告)日2014.09.03
IPC分类号C02F9/04
摘要
本发明涉及一种玻璃废水的处理设备，尤其涉及一种可以循环利用玻璃废水的处理设备。公开了一种玻璃废水循环利用处理设备，污水收集箱连接混合反应罐，混合反应罐连接初级三阶分离罐，初级三阶分离罐连接细化处理罐，细化处理罐连接循环水塔，循环水塔连接用水设备，用水设备连接污水收集箱。按照本发明的技术方案，玻璃废水的处理设备，结构简单，造价低，处理效果好，适用于中小型水晶、玻璃加工企业的污水处理。
权利要求书

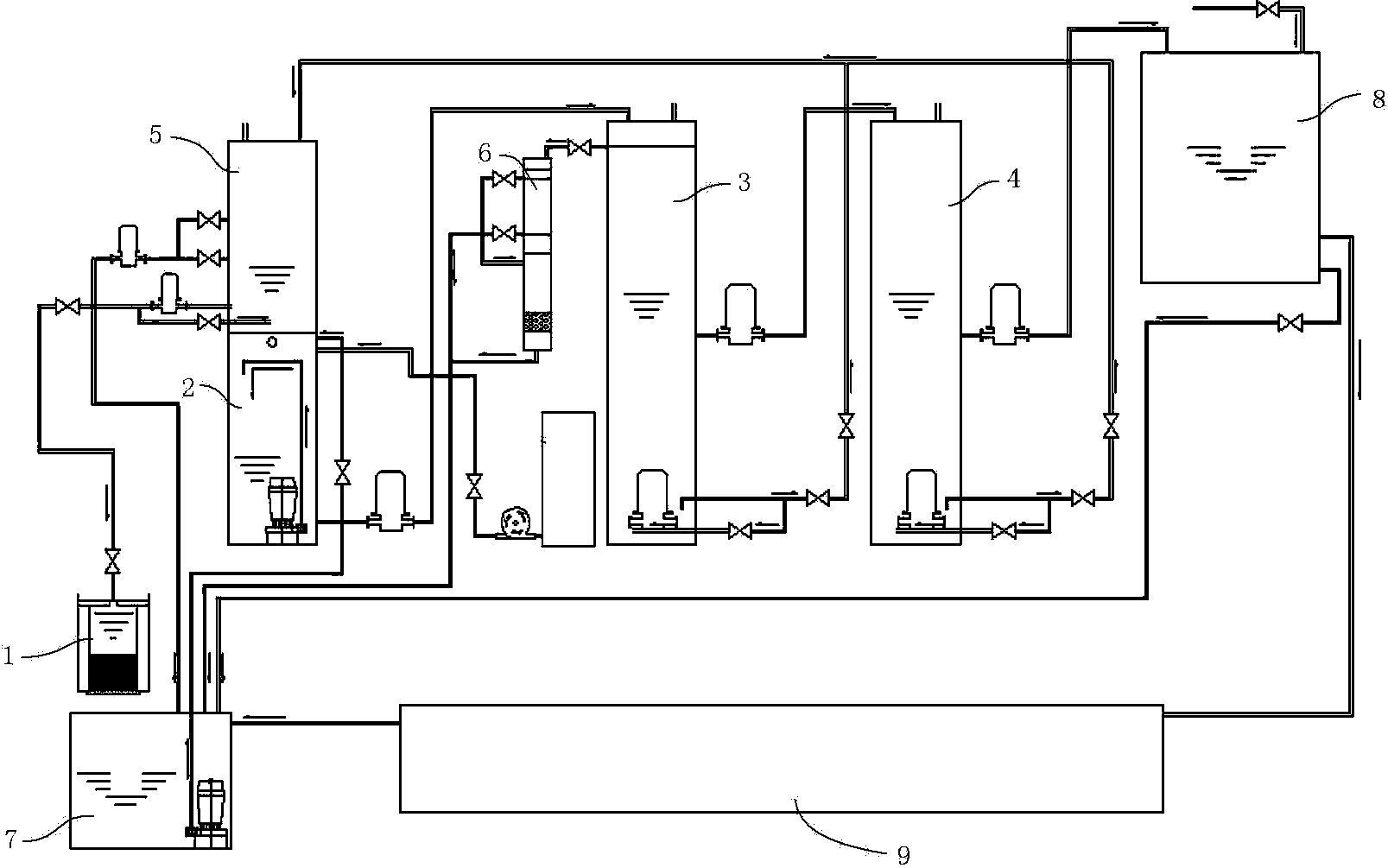

1.玻璃废水循环利用处理设备，其特征在于：包括污水收集箱(7)，污水收集 箱(7)连接混合反应罐(2)，混合反应罐(2)连接初级三阶分离罐(3)， 初级三阶分离罐(3)连接细化处理罐(4)，细化处理罐(4)连接循环水塔(8)， 循环水塔(8)连接用水设备(9)，用水设备(9)连接污水收集箱(7);混 合反应罐(2)设有充氧口(21)，混合反应罐(2)的内部设置有搅拌泵(22)， 搅拌泵(22)连接有水管(23)，水管(23)延伸到混合反应罐(2)的上部; 初级三阶分离罐(3)上方设有初级三阶分离罐入水口(31)，初级三阶分离罐 (3)下方设有初级三阶分离罐下出水口(34)，初级三阶分离罐(3)上方的 侧边设有出油口(32)和初级三阶分离罐上出水口(33);初级三阶分离罐(3) 底部设有搅拌泵(37);初级三阶分离罐(3)内部设有抽水泵(36)，抽水泵 (36)连接竖直水管(35)，竖直水管(35)紧靠在初级三阶分离罐(3)的侧 边;细化处理罐(4)上方设有细化处理罐入水口(41)，细化处理罐(4)下 方设有细化处理罐下出水口(43)，细化处理罐(4)上方的侧边设有细化处理 罐上出水口(42)，细化处理罐(4)底部设有搅拌泵(46)，细化处理罐(4) 内部设有抽水泵(45)，抽水泵(45)连接竖直水管(44)，竖直水管(44) 紧靠在细化处理罐(4)的侧边，竖直水管(44)从细化处理罐上出水口(42) 穿出;抽水泵(45)距地面的高度为N，所述的N为细化处理罐(4)长度的 0.35倍。
2.根据权利要求1所述的玻璃废水循环利用处理设备，其特征在于：所述的初 级三阶分离罐(3)连接浮油过滤箱(6)，浮油过滤箱(6)连接污水收集箱(7)。
3.根据权利要求1所述的玻璃废水循环利用处理设备，其特征在于：所述的初 级三阶分离罐(3)和细化处理罐(4)分别和淤泥沉淀罐(5)连接。
4.根据权利要求3所述的玻璃废水循环利用处理设备，其特征在于：所述的淤 泥沉淀罐(5)和泥浆压榨机(1)连接。
5.根据权利要求4所述的玻璃废水循环利用处理设备，其特征在于：所述的淤 泥沉淀罐(5)和泥浆压榨机(1)分别连接污水收集箱(7)。
6.根据权利要求1或2或3所述的玻璃废水循环利用处理设备，其特征在于： 所述的污水收集箱(7)上设有水量探测装置。
说明书
玻璃废水循环利用处理设备
技术领域
本发明涉及一种玻璃废水的处理设备，尤其涉及一种可以循环利用玻璃废水的处理设备。
背景技术
玻璃深加工行业的用水量主要在预处理工序，包括磨边、钻孔冷却用水和洗涤用水。预处理工序产生的废水中含有大量的玻璃硅粉以及少量的硅粉、金刚砂砾、切割煤油、清洗剂和柠檬酸。如果不对该废水进行处理直接排放，会造成一定污染破坏河体生物，玻璃污水处理回用后，可以节约一定用水量，降低成本，减少环境污染，达到社会效益和企业效益双赢。
由于玻璃加工废水之中含有大量玻璃粉，易于沉淀，沉淀形成的块状物体强度比较高，积累在管道和废水桶的底部，为废水的排放和处理增加了难度。
中国专利200920318017.6在2010.11.03日公开了一种玻璃磨削废水的循环装置，包括压滤机装置和循环机构。但是该专利设备循环工艺简单，不能对废水的油污进行处理，整个设备的循环率和自动化也不高。
发明内容
本发明针对现有技术中玻璃废水中的玻璃粉易于结块，处理效率低的不足，提供了一种玻璃废水循环利用处理设备。
为了解决上述技术问题，本发明通过下述技术方案得以解决：
玻璃废水循环利用处理设备，污水收集箱连接混合反应罐，混合反应罐连接初级三阶分离罐，初级三阶分离罐连接细化处理罐，细化处理罐连接循环水塔，循环水塔连接用水设备，用水设备连接污水收集箱。污水收集箱连接混合反应罐进水口，污水进入混合反应罐，加入药剂搅拌混合，然后再进入到初级三阶分离罐，在初级三阶分离罐里面静止沉淀，上部的油污经过出油口排出到浮油过滤箱，底部的沉淀淤泥利用搅拌机防止沉淀结块，中间的水利用水泵抽放到细化处理罐，污水进入细化处理罐后再静止沉淀，上部澄净水进入循环水塔，应用到工业用水的设备之中，设备使用循环水之后排放的污水又进入污水收集箱，这样，整个水循环的过程污水完全没有外排，增加了水的利用率，将低了玻璃水晶废水对外界环境的污染。
作为优选，初级三阶分离罐连接浮油过滤箱，浮油过滤箱连接污水收集箱。浮油过滤箱将浮油又进行分层处理，沉淀处理后的水排放回污水收集箱。
作为优选，初级三阶分离罐和细化处理罐分别和淤泥沉淀罐连接。初级三阶分离罐和细化处理罐底部的沉淀物，均使用搅拌泵防止沉淀结块，浑浊的泥浆排放进入到淤泥沉淀罐，在淤泥沉淀罐内，静止较长时间，上部的澄净水排放到污水收集箱。
作为优选，淤泥沉淀罐和泥浆压榨机连接。淤泥沉淀罐底部的沉淀输送到泥浆压榨机，泥浆压榨机利用物理压榨的方式去除多余水分。
作为优选，淤泥沉淀罐和泥浆压榨机分别连接污水收集箱。处理后的水均输入到污水收集箱，回放的水流对污水收集箱会产生一定的水流动力，使得污水收集箱内部的水运动起来，防止沉淀结块。
作为优选，污水收集箱上设有水量探测装置。当污水到达一定的量的时候，设备便会自动启动
按照本发明的技术方案，玻璃废水的处理设备，结构简单，造价低，处理效果好，适用于中小型水晶、玻璃加工企业的污水处理。
