申请日2012.12.17
公开(公告)日2013.06.12
IPC分类号B01D15/00
摘要
本实用新型公开实验室处理染料及有机物污水的简单装置。本设备是由吸附装置及漏斗所组成;其特征在于所述的吸附装置包括壳体、隔板、阻隔网及密封圈;壳体为筒形结构，在其内部加工有环形凸台，在环形凸台上放置有带通孔的隔板，并通过密封胶粘固;在隔板的上方放置改性玉米秸秆芯，在改性玉米秸秆芯的上部放置有阻隔网，并通过密封胶粘固;在壳体的上部加工有内螺纹，下部加工有外螺纹并装有密封圈;多个吸附装置通过螺纹连接;在最下面一个吸附装置上通过螺纹装有漏斗。本实用新型具有结构新颖、加工简便、使用方便、使用成本低廉、安全环保等特点，故属于一种集经济性与实用性为一体的新型利用改性玉米秸秆芯吸附处理实验废水的装置。
权利要求书

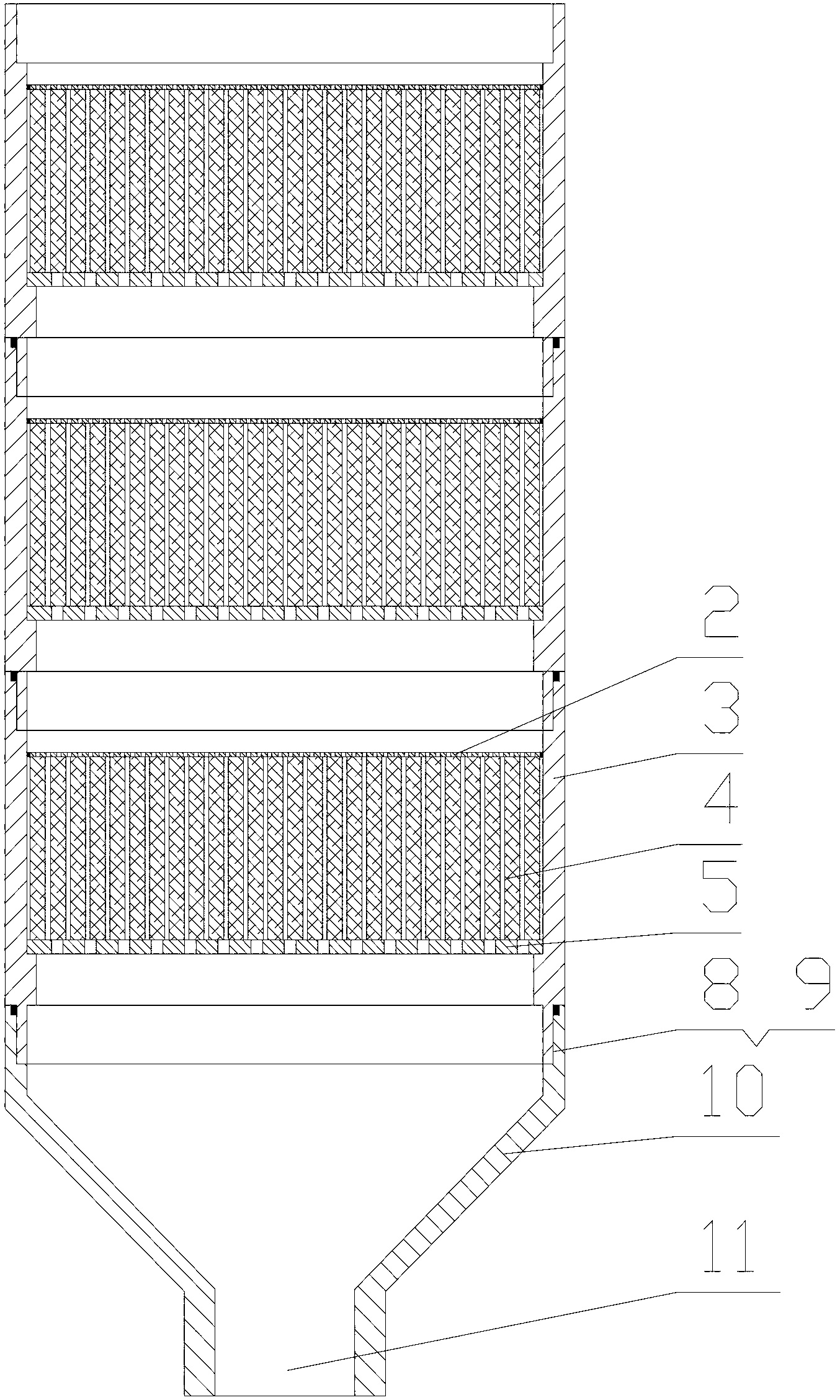

1.一种实验室处理染料及有机物污水的简单装置，是由吸附装置及漏斗 (10)所组成;其特征在于所述的吸附装置的上部加工有内螺纹(1)，下部加 工有外螺纹(8)，多个吸附装置通过螺纹连接;在最下面一个吸附装置上通过 螺纹装有漏斗(10)。
2.根据权利要求1所述的实验室处理染料及有机物污水 的简单装置，其特 征在于所述的吸附装置包括壳体(3)、隔板(5)、阻隔网(2)及密封圈(8); 壳体(3)为筒形结构，在其内部加工有环形凸台(6)，在环形凸台(6)上放 置有带通孔的隔板(5)，并通过密封胶粘固;在隔板(5)的上方放置改性玉米 秸秆芯(4)，在改性玉米秸秆芯(4)的上部放置有阻隔网(2)，并通过密封胶 粘固;在壳体(3)的上部加工有内螺纹(1)，下部加工有外螺纹(8)并装有 密封圈(7);外螺纹(8)处的壳体外径与内螺纹(1)处的壳体内径相同。
3.根据权利要求1所述的实验室处理染料及有机物污水的简单装置，其特 征在于所述的漏斗(10)的上部加工有与壳体(3)下部外螺纹相配合的漏斗内 螺纹(9);漏斗(10)下部的漏斗口(11)的口径大小为多种口径，适用于不 同口径的废液瓶瓶口。
说明书
实验室处理染料及有机物污水的简单装置
技术领域
实验室处理染料及有机物污水的简单装置，属于环保实验装置。
背景技术
在以往的实验中，经过实验后会把具有强烈污染性的药品直接倒入回收瓶 中，只能一直放在回收瓶中保存，等待处理，但是在处理过程中，仍然会间接 对环境造成影响。针对上述现有技术中所存在的问题，研究设计一种新型的利 用改性秸秆吸附处理实验废水的装置，从而克服现有技术中所存在的问题是十 分必要的。
发明内容
鉴于上述现有技术中所存在的问题，本实用新型的目的是研究设计一种新 型的利用改性秸秆吸附处理实验废水的装置。用以解决现有技术中存在的：带 有强烈污染性的药品未经处理存于回收瓶中存在一定的污染性;在处理过程中 带有强烈污染性的药品会对环境造成多次污染等问题。
本实用新型的技术解决方案是这样实现的：
本发明所述的实验室处理染料及有机物污水的简单装置，是由吸附装置及 漏斗所组成;其特征在于所述的吸附装置的上部加工有内螺纹，下部加工有外 螺纹，多个吸附装置通过螺纹连接;在最下面一个吸附装置上通过螺纹装有漏 斗。
本发明所述的吸附装置包括壳体、隔板、阻隔网及密封圈;壳体为筒形结 构，在其内部加工有环形凸台，在环形凸台上放置有带通孔的隔板，并通过密 封胶粘固;在隔板的上方放置改性玉米秸秆芯，在改性玉米秸秆芯的上部放置 有阻隔网，并通过密封胶粘固;在壳体的上部加工有内螺纹，下部加工有外螺 纹并装有密封圈;外螺纹处的壳体外径与内螺纹处的壳体内径相同。
本发明所述的漏斗的上部加工有与壳体下部外螺纹相配合的漏斗内螺纹; 漏斗下部的漏斗口的口径大小为多种口径，适用于不同口径的废液瓶瓶口。
首先组装一个吸附装置，先将阻隔网通过密封胶沾与环形凸台上，在隔板 上放置改性秸秆，在改性秸秆上部再粘有一个阻隔网;将组装好的多个吸附装 置按照需要上下连接，再选择一个漏斗口口径适合的漏斗装于最下面一个吸附 装置上即可，在每个螺纹连接处都装有密封圈进行密封处理。
本实用新型的优点是显而易见的，主要表现在：
1、本实用新型结构简单，使用成本低廉;
2、本实用新型降低了环境污染。
本实用新型具有结构新颖、加工简便、使用方便、使用成本低廉、安全环 保等优点，其大批量投入市场必将产生积极的社会效益和显著的经济效益。
