申请日2011.11.07
公开(公告)日2012.10.31
IPC分类号E03C1/12; E03D1/00; E03C1/122
摘要
本实用新型公开了一种智能沐浴废水回收系统装置，沐浴废水回收池设在人沐浴时站立的位置下方，上面盖有设有漏水孔的顶盖，沐浴废水回收池一端通过废水管道与冲便蓄水槽连接，涡轮固定在废水管道中，沐浴废水回收池的另一端则通过单向阀连接至自来水管道，沐浴废水池靠近顶盖处还接有溢水管道，溢水管道的输出端连接至粪水排泄管道，沐浴废水回收池中设有水位传感器，冲便蓄水槽中设有水位传感器，沐浴废水回收池中的水位传感器连接单向阀，冲便废水槽中的水位传感器连接涡轮。该系统装置主要通过沐浴废水回收池中的水位传感器，捕捉废水回收池中水位的高度，并通过冲便蓄水槽中的水位传感器控制涡轮的工作与关闭，达到将废水回收池中的废水抽取至冲便蓄水槽中，实现废水的重复利用。
权利要求书
1.一种智能沐浴废水回收系统装置，其特征在于：沐浴废水回收系统装置包括设有漏水孔的顶盖，沐浴废水回收池中的水位传感器，单向阀，自来水管道，沐浴废水回收池，涡轮，溢水管道，冲水按钮，冲便蓄水槽中的水位传感器，冲便蓄水槽，冲便管道，粪水排泄管道和废水管道;沐浴废水回收池设在人沐浴时站立的位置下方，上面盖有设有漏水孔的顶盖，沐浴废水回收池一端通过废水管道与冲便蓄水槽连接，涡轮固定在废水管道中，沐浴废水回收池的另一端则通过单向阀连接至自来水管道，沐浴废水池靠近顶盖处还接有溢水管道，溢水管道的输出端连接至粪水排泄管道，沐浴废水回收池中设有水位传感器，冲便蓄水槽中设有水位传感器，沐浴废水回收池中的水位传感器连接单向阀，冲便废水槽中的水位传感器连接涡轮。
说明书
一种智能沐浴废水回收系统装置
技术领域
本实用新型涉及了一种智能沐浴废水回收系统装置，属于节能环保领域。
背景技术
现今社会，随着工业发展和人口的增加，水资源日益紧张，但是家庭浴室的设计多采用淋浴喷头的形式，由于用水量过大，每次沐浴完后将有大量的水从下水管道流出，造成了水资源的浪费。因此，必须设计出一种废水回收系统装置，来收集沐浴所产生的废水，达到废水资源的重复利用。
发明内容
本实用新型提出了一种智能沐浴废水回收系统装置;通过设计沐浴废水回收池，并通过涡轮与冲便蓄水槽连接，将收集过来的废水，通过涡轮传递到冲便废水槽中，达到废水的重复利用。

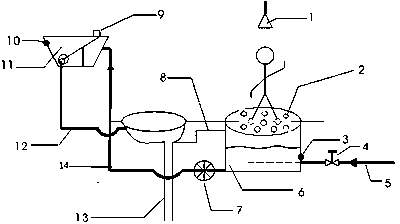

本实用新型采用的技术方案是：所述的沐浴废水回收系统装置包括设有漏水孔的顶盖2，沐浴废水回收池中的水位传感器3，单向阀4，自来水管道5，沐浴废水回收池6，涡轮7，溢水管道8，冲水按钮9，冲便蓄水槽中的水位传感器10，冲便蓄水槽11，冲便管道12，粪水排泄管道13和废水管道14;沐浴废水回收池6设在人沐浴时站立的位置下方，上面盖有设有漏水孔的顶盖2，沐浴废水回收池6一端通过废水管道14与冲便蓄水槽11连接，涡轮7固定在废水管道14中，沐浴废水回收池6的另一端则通过单向阀4连接至自来水管道5，沐浴废水池靠近顶盖处还接有溢水管道8，溢水管道8的输出端连接至粪水排泄管道13，沐浴废水回收池6中设有水位传感器3，冲便蓄水槽11中设有水位传感器10，沐浴废水回收池中的水位传感器3连接单向阀4，冲便废水槽中的水位传感器10连接涡轮7。
所述设有漏水孔的顶盖2，沐浴废水回收池中的水位传感器3，单向阀4，自来水管道5，涡轮7，溢水管道8，冲水按钮9，冲便蓄水槽中的水位传感器10都是常规市售元件;沐浴废水回收池6，冲便蓄水槽11，冲便管道12，粪水排泄管道13，废水管道14都是常规设计;沐浴废水回收池中的水位传感器3连接单向阀4和冲便废水槽中的水位传感器10连接涡轮7都是常规变压、整流、滤波、稳压和双稳态触发电路连接，分别实现对单向阀4和涡轮7的控制。
本实用新型的有益效果：能够收集沐浴时所产生的废水，以达到废水的重复利用，可以有效节约水资源。
