申请日2011.08.31
公开(公告)日2012.02.22
IPC分类号B01D36/02; B08B9/08
摘要
本发明公开了一种洗瓶机废水循环再利用系统，洗瓶机1一端设置有废水处理池，废水处理池由一级过滤池3和二级过滤池5组成，洗瓶机1一侧设置有废水收集槽4，废水收集槽4一端内壁开孔与一级过滤池3连通，放置过滤板11挡在废水收集槽4所开孔的前面，一级过滤池3和二级过滤池5由过滤网板8分隔开，二级过滤池5底部连接回水管6套有由过滤网围成的过滤筒7依次过滤循环。本发明设计独特，将清洗瓶子的废水，回收处理，再次利用进行清洗，大大节约了用水，降低了成本，且实现了节能减排。
权利要求书

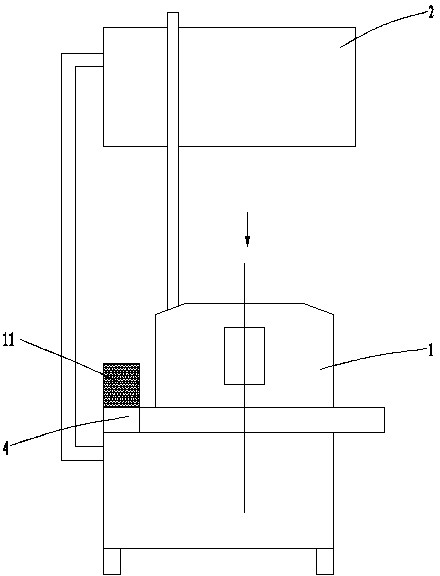

1.一种洗瓶机废水循环再利用系统，包括洗瓶机(1)，其特征在于：所述洗瓶机(1)通过管道连接有储水罐(2)，靠该洗瓶机(1)一端设置有废水处理池，所述废水处理池由一级过滤池(3)和二级过滤池(5)组成，所述洗瓶机(1)一侧设置有废水收集槽(4)，该废水收集槽(4)一端内壁开孔与一级过滤池(3)连通，所述废水收集槽(4)内放置过滤板(11)，该过滤板(11)挡在废水收集槽(4)所开孔的前面，用于过滤从废水收集槽(4)进过一级过滤池(3)的水，所述一级过滤池(3)和二级过滤池(5)由过滤网板(8)分隔开，所述二级过滤池(5)底部连接回水管(6)，该回水管(6)一端伸入二级过滤池(5)套有由过滤网围成的过滤筒(7)，该回水管(6)另一端连接储水罐(2)，所述储水罐(2)又通过管子与洗瓶机(1)进水口连通，回收水循环利用;所述过滤板(11)、过滤网板(8)和过滤筒(7)的过滤网格由大到小。
2.根据权利要求1所述洗瓶机废水循环再利用系统，其特征在于：所述过滤板(11)与废水收集槽(4)宽度相适应，该过滤板(11)斜向插入废水收集槽(4)，该过滤板(11)一端位于废水收集槽(4)槽底，所述滤板(5)另一端搭在废水收集槽(4)开孔所在端侧壁的上边沿。
3.根据权利要求1或2所述洗瓶机废水循环再利用系统，其特征在于：所述过滤网板(8)纵向将一级过滤池(3)和二级过滤池(5)分隔开，所述二级过滤池(5)容积大于一级过滤池(3)，该滤网板(8)插入废水处理池内壁对应设置的插槽内固定。
4.根据权利要求3所述洗瓶机废水循环再利用系统，其特征在于：所述二级过滤池(5)与储水罐(2)之间的回水管上串联有水泵(9)和叠片式过滤器(10)。
5.根据权利要求1或4所述洗瓶机废水循环再利用系统，其特征在于：所述一级过滤池(3)和二级过滤池(5)底部开有泄水口，所述泄水口由螺纹配合的塞子(11)塞住，该塞子(11)连接有转动杆(12)，该转动杆(12)上端伸出一级过滤池(3)或二级过滤池(5)位于其上方，每转动杆(12)上端横向设置手柄(13)。
说明书
洗瓶机废水循环再利用系统
技术领域
本发明涉及一种酒瓶清洗设备，尤其涉及一种乳化炸药车间生产乳化炸药的防尘呼机装置。
背景技术
酒水企业，酒瓶盛装酒水前都要进行清洗。目前，酒瓶的都是利用洗瓶机进行清洗，洗瓶机在清洗时，都是将水接入洗瓶机喷淋系统进行喷淋清洗，清洗后的水，都从洗瓶机侧面流出，然后做为废水排出。由于洗瓶机用水量非常大，长期使用，这笔水费非常高，生产成本也比较高。如果能将清洗后的水回收经过一系列过滤等处理，能再次使用进行清洗，将会节约大笔费用，且也符合国家节能减排的要求。
发明内容
本发明所要解决的技术问题在于提供一种清洗后的水，经处理后循环再利用来清洗的洗瓶机废水循环再利用系统。
本发明的技术方案如下：一种洗瓶机废水循环再利用系统，包括洗瓶机(1)，其关键在于：所述洗瓶机(1)通过管道连接有储水罐(2)，靠该洗瓶机(1)一端设置有废水处理池，所述废水处理池由一级过滤池(3)和二级过滤池(5)组成，所述洗瓶机(1)一侧设置有废水收集槽(4)，该废水收集槽(4)一端内壁开孔与一级过滤池(3)连通，所述废水收集槽(4)内放置过滤板(11)，该过滤板(11)挡在废水收集槽(4)所开孔的前面，用于过滤从废水收集槽(4)进过一级过滤池(3)的水，所述一级过滤池(3)和二级过滤池(5)由过滤网板(8)分隔开，所述二级过滤池(5)底部连接回水管(6)，该回水管(6)一端伸入二级过滤池(5)套有由过滤网围成的过滤筒(7)，该回水管(6)另一端连接储水罐(2)，所述储水罐(2)又通过管子与洗瓶机(1)进水口连通，回收水循环利用;所述过滤板(11)、过滤网板(8)和过滤筒(7)的过滤网格由大到小。在原有的洗瓶机上进行一些简单的改造，清洗后的水通过过滤板(11)、过滤网板(8)和过滤筒(7)依次过滤，且过滤由粗到细的过来再返回储水罐(2)用于再次清洗，非常环保和节约，大大降低了成本。还有一个关键问题，在于直接在原有设备上进行改造，现在的老厂和旧场地都能适用，并且过滤所用的东西比较简单，结构也简单，便于操作，拆装清洗，不易出问题，且成本很低，同样效果也很好。
上述过滤板(11)与废水收集槽(4)宽度相适应，该过滤板(11)斜向插入废水收集槽(4)，该过滤板(11)一端位于废水收集槽(4)槽底，所述滤板(5)另一端搭在废水收集槽(4)开孔所在端侧壁的上边沿。结构比较简单，适用性很强，效果也很好。
上述过滤网板(8)纵向将一级过滤池(3)和二级过滤池(5)分隔开，所述二级过滤池(5)容积大于一级过滤池(3)，该滤网板(8)插入废水处理池内壁对应设置的插槽内固定。收取比较方便，便于停机后的清洗。
上述二级过滤池(5)与储水罐(2)之间的回水管上串联有水泵(9)和叠片式过滤器(10)。废水在使用，过滤循环多次后，如果过过滤板(11)、过滤网板(8)和过滤筒(7)依次过滤都不能满足使用要求时，可以利用叠片式过滤器(10)进行过滤。
上述一级过滤池(3)和二级过滤池(5)底部开有泄水口，所述泄水口由螺纹配合的塞子(11)塞住，该塞子(11)连接有转动杆(12)，该转动杆(12)上端伸出一级过滤池(3)或二级过滤池(5)位于其上方，每转动杆(12)上端横向设置手柄(13)。操作时，不需要将手伸入打开塞子，操作比较方便。
有益效果：本发明设计独特，将清洗瓶子的废水，回收处理，再次利用进行清洗，大大节约了用水，降低了成本，且实现了节能减排;同时本结构是在原有结构上进行简单的改造实现，结构简单、容易操作，占地面积不大，拆装容易，清洗检修方便。
