申请日2011.08.31
公开(公告)日2012.04.11
IPC分类号F17D5/02
摘要
本实用新型提供一种使用钢板对污水管线封堵闭水检测装具，其结构包括被检污水检查井、待检污水检查井、被检污水管线、待检污水管线被检污水管线连接在被检污水检查井与待检污水检查井之间，在被检污水检查井底部的待检污水管线上设置待检管线闭水封堵装置，在待检污水检查井底部的被检污水管线的一端设置被检管线闭水封堵装置，该封堵闭气检测装具具有以下突出的有益效果：1)符合国家低碳环保的科学理念，不用水，可以减少水的浪费及排放对环境造成的危害。2)试验周期短，能做到在半个工作日内完成一个以上井段的试验工作，并能当场出具试验数据，验证严密性。3)操作简单，试验速度快，设备密封性能好。
权利要求书

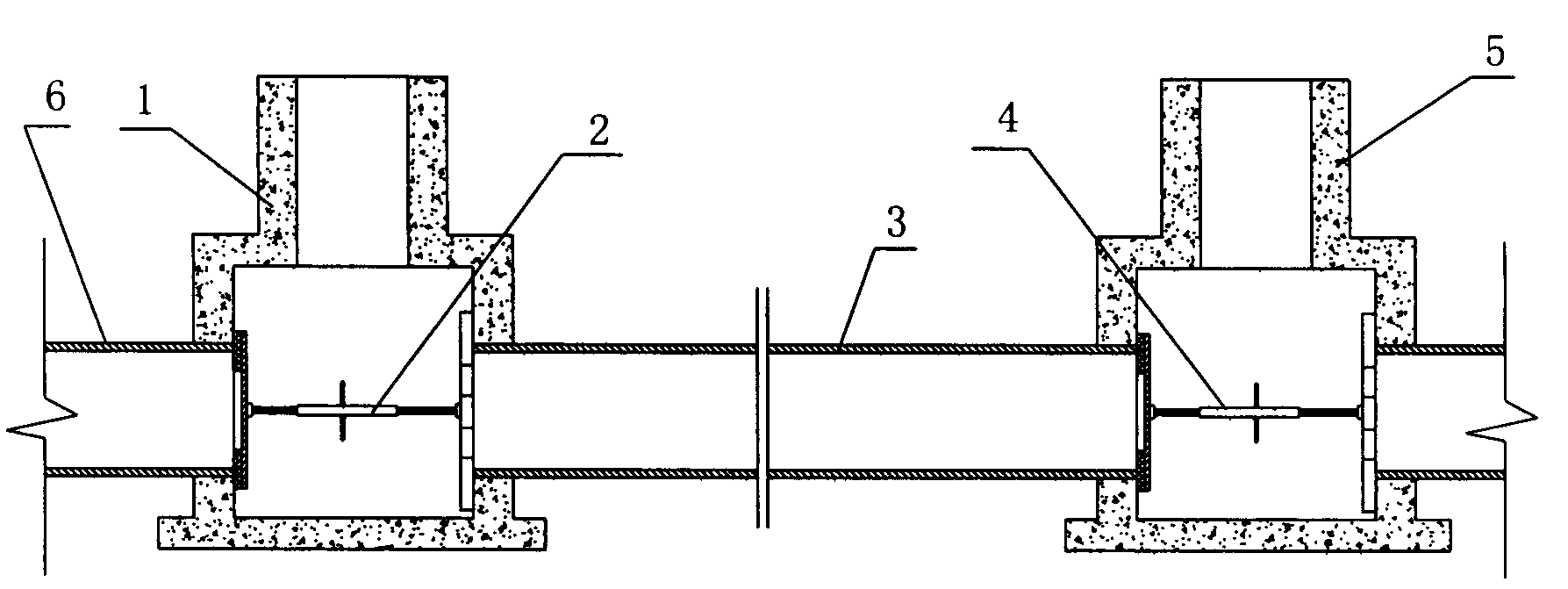

1.使用钢板对污水管线封堵闭水检测装具，包括被检污水检查井、待检污水检查井、被检污水管线、待检污水管线，其特征在于，被检污水管线连接在被检污水检查井与待检污水检查井之间，在被检污水检查井底部的待检污水管线上设置待检管线闭水封堵装置，在待检污水检查井底部的被检污水管线的一端设置被检管线闭水封堵装置，其中：
待检管线闭水封堵装置与被检管线闭水封堵装置的结构相同，其结构是由框架支撑、双向张紧螺杆和闭水封堵盘组成，在闭水封堵盘与待检污水管线或被检污水管线的相接的一面上设置有管线橡胶密封垫，框架支撑与被检污水管线或待检污水管线连接，双向张紧螺杆的两端分别与闭水封堵盘和框架支撑的中心连接。
2.根据权利要求1所述的封堵闭水检测装具，其特征在于被检污水管线和待检污水管线是塑料管、钢管或水泥预制管。
3.根据权利要求1所述的封堵闭水检测装具，其特征在于被检污水检查井、待检污水检查井是砖砌、水泥预制或大口径塑料管制成。
说明书
使用钢板对污水管线封堵闭水检测装具
技术领域
本实用新型涉及市政工程施工技术领域，具体地说是一种使用钢板对污水管 线封堵闭水检测装具。
背景技术
在当前，闭气试验技术不成熟，常存在试验失败等现象，经过研究，并非都 是由于检查井及管线密闭性不好，有好多是闭气装置封闭不严所导致的。现阶段 污水排水管线的严密性试验主要是闭水试验。
现行的检验规范没有关于检查井密闭性检验方面的规定，在标准CECS 19：1990《混凝土排水管线工程闭气检验标准》中，仅对管线的闭气试验及方法做 出了规定。在实际施工中，管线与检查井连接处往往密闭性不好。在本专利中， 我们通过试验，总结出了一套管线与检查井同时进行闭水试验的方法。
发明内容
本实用新型的目的是提供一种使用钢板对污水管线封堵闭水检测装具。
本实用新型的技术方案是按以下方式实现的，包括被检污水检查井、待检污 水检查井、被检污水管线、待检污水管线和空压机，其中，被检污水管线连接在 被检污水检查井与待检污水检查井之间，在被检污水检查井的井口上设置井口闭 水封堵装置，在被检污水检查井底部的待检污水管线上设置待检管线闭水封堵装 置，在待检污水检查井底部的被检污水管线的一端设置被检管线闭水封堵装置， 其中：
待检管线闭水封堵装置与被检管线闭水封堵装置的结构相同，其结构是由框 架支撑、双向张紧螺杆和闭水封堵盘组成，在闭水封堵盘与待检污水管线或被检 污水管线的相接的一面上设置有管线橡胶密封垫，框架支撑与被检污水管线或待 检污水管线连接，双向张紧螺杆的两端分别与闭水封堵盘和框架支撑的中心连接。
被检污水管线和待检污水管线是塑料管、钢管或水泥预制管。
被检污水检查井、待检污水检查井是砖砌或水泥预制制成。
本实用新型的使用钢板对污水管线封堵闭水检测装具具有以下突出的有益效 果：
1)符合国家低碳环保的科学理念，不用水，可以减少水的浪费及排放对环境 造成的危害。
2)试验周期短，能做到在半个工作日内完成一个以上井段的试验工作，并能 当场出具试验数据，验证严密性。
3)操作简单，试验速度快，设备密封性能好。
4)节能降耗，降低成本。与闭水试验相比，节约了注水、排水费用，节约了 砖砌体、水泥砂浆抹面等安装及拆除费用，减少了建筑垃圾外运所造成的费用。
