申请日2011.08.29
公开(公告)日2012.02.15
IPC分类号B01D21/02
摘要
本发明公开了一种应用于污水处理及粪便处理系统中的高效沉砂装置，包括沉砂池，和沉砂池一端连通的捕石装置，设置在沉砂池另一端的出水口;所述沉砂池和捕石装置连接处设有弧形导流板，所述沉砂池中设有一组斜板;所述出水口出设有出水堰板。本发明公开的应用于污水处理及粪便处理系统中的高效沉砂装置，增加高效沉砂装置，大大增强了一体化分离装置的沉砂能力，与传统的一体机相比，改善了沉砂的效果，避免了后续工段的堵塞和磨损问题。
权利要求书

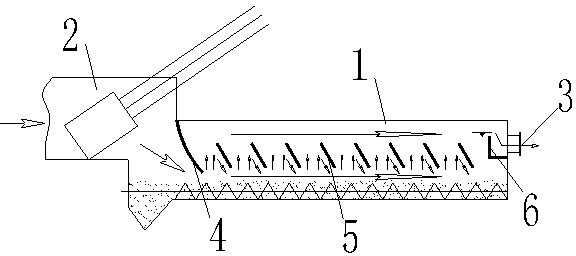

1.一种应用于污水处理及粪便处理系统中的高效沉砂装置，其特征是，包括沉砂池(1)，和沉砂池(1)一端连通的捕石装置(2)，设置在沉砂池(1)另一端的出水口(3);所述沉砂池(1)和捕石装置(2)连接处设有弧形导流板(4)，所述沉砂池(1)中设有一组斜板(5);所述出水口(3)出设有出水堰板(6)。
2.根据权利要求1所述的一种应用于污水处理及粪便处理系统中的高效沉砂装置，其特征是，所述弧形导流板(4)向出水口(3)方向弯曲。
3.根据权利要求1所述的一种应用于污水处理及粪便处理系统中的高效沉砂装置，其特征是，所述斜板(5)至少为2块且斜板(5)等距设置在沉砂池(1)中部。
4.根据权利要求1或3所述的一种应用于污水处理及粪便处理系统中的高效沉砂装置，其特征是，所述一组斜板(5)平行设置且和水平面呈120-150°。
说明书
一种应用于污水处理及粪便处理系统中的高效沉砂装置
技术领域
本发明涉及一种环保处理设备，特别是一种应用于污水处理及粪便处理系统中的高效沉砂装置。
背景技术
传统的一体化分离装置是在国外应用的一种专门用于处理城市粪便的一个设备，因此该设备只是针对国外粪便来设计的，国外粪便中的砂粒很少，因此在设计时一体化分离装置的停留时间很短。而应用到国内后，由于国内的粪便的性状发生了很大变化，国内粪便中砂石含量远远超过国外粪便中的浓度，因此不作调整和改进是无法达到设计效果的。
现有市场上应用该设备的厂家均是照搬照套，在国外设备的基础上未作任何改动，因此在实际应用中都存在沉砂效果差的现象。
发明内容
发明目的：针对现有技术的不足，本发明公开了一种能够有效处理大量砂石的应用于污水处理及粪便处理系统中的高效沉砂装置。
技术方案：本发明公开了一种应用于污水处理及粪便处理系统中的高效沉砂装置，包括沉砂池，和沉砂池一端连通的捕石装置，设置在沉砂池另一端的出水口;所述沉砂池和捕石装置连接处设有弧形导流板，所述沉砂池中设有一组斜板;所述出水口出设有出水堰板。
所述弧形导流板向出水口方向弯曲，弧形导流板主要是为了控制粪便的流向，使得粪便从沉砂斜板下进入，然后粪便从斜板下部向上部进行流动，在上升过程中，由于倾斜的斜板对上升粪液进行碰撞，把粪液中的砂粒进行有效地沉降，粪液和砂石流向相反。
所述一组斜板平行设置且和水平面呈120-150°，斜板至少为2块且斜板等距设置在沉砂池中部，斜板是倾斜安装于一体化装置内，反向于粪液流动方向，材质均采用优质不锈钢。
出水堰主要是为了保证一体化分离装置中的水位，由于设有沉砂斜板，所以必须保证斜板上部有一定的清水区，出水堰就是为了保证清水区的有效高度。
有益效果：本发明公开的应用于污水处理及粪便处理系统中的高效沉砂装置，增加高效沉砂装置，大大增强了一体化分离装置的沉砂能力，与传统的一体机相比，改善了沉砂的效果，避免了后续工段的堵塞和磨损问题。
