申请日2011.10.25
公开(公告)日2012.08.01
IPC分类号C02F11/14
摘要
本实用新型公开了一种用于污水处理的混合反应器，其由若干个反应球(3)通过连接管串联而成;所述的反应球为空心球状;所述的混合反应器连通在加药管道后面的污水管道中。污水与脱水剂一同进入本混合反应器时，在反应球中缓冲的同时，污水与脱水剂充分反应，反应后由连接管送出，因此本混合反应器可以避免直通管道药剂反应效果不明显的问题。
权利要求书
1.一种用于污水处理的混合反应器，其特征在于：其由若干个反应球(3)通过连接管(2)串联而成;所述的反应球(3)为空心球状;所述的混合反应器连通在加药管道(6)后面的污水管道(7)中。
2.根据权利要求1所述的用于污水处理的混合反应器，其特征在于：所述反应球(3)为4个，并通过3段连接管(2)连通。
3.根据权利要求2所述的用于污水处理的混合反应器，其特征在于：所述的连接管(2)将反应球(3)串联成Π形。
4.根据权利要求1、2或3所述的用于污水处理的混合反应器，其特征在于：所述反应球(3)为空心钢球，其内径为300mm、壁厚为10mm;所述连接管(2)材质为普通碳钢，长度100mm、直径为80mm。
说明书
用于污水处理的混合反应器
技术领域
本实用新型涉及一种污水处理设备，尤其是一种用于污水处理的混合反应器。
背景技术
在现代焦化厂废水处理中，将生物剩余污泥送入污泥浓缩罐后在单螺杆污泥泵的作用下，进入通往板框压滤机的污水管道，同时由计量泵将脱水剂送入污水管道与污水脱水反应后进入板框压滤机中。在脱水剂进入管道后要求在20至24秒钟迅速与泥水(即浓缩后的污泥)反应。但在目前处理中，脱水剂与泥水反应效果不明显，影响了泥水的分离效果。
实用新型内容
本实用新型要解决的技术问题是提供一种在污水处理中能使脱水剂与泥水迅速反应的混合反应器。
为解决上述技术问题，本实用新型所采取的技术方案是：其由若干个反应球通过连接管串联而成;所述的反应球为空心球状;所述的混合反应器连通在加药管道后的污水管道中。
本实用新型所述反应球为4个，并通过3段连接管连通。

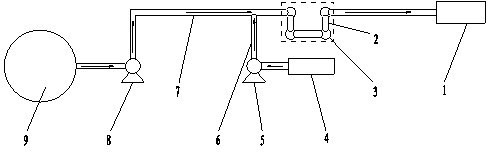

本实用新型所述的连接管将反应球串联成Π形。
本实用新型所述反应球为空心钢球，其内径为300mm、壁厚为10mm;所述连接管材质为普通碳钢，长度100mm、直径为80mm。
采用上述技术方案所产生的有益效果在于：污水与脱水剂一同进入本混合反应器时，在反应球中缓冲的同时，污水与脱水剂充分反应，反应后由连接管送出，因此在管道中加入混合反应器可以避免直通管道药剂反应效果不明显的问题。
尤其采用4个反应球、3段连接管串联成Π形结构后，能使污水与脱水剂更充分的混合反应。
本实用新型是根据泥水处理管道中污泥处理后脱水效果不明显进行的创新，彻底改变了污水处理中存在的问题，具有反应速度快、混合效果好等特点，值得推广应用。
