申请日2011.07.25
公开(公告)日2012.08.22
IPC分类号C02F1/72; C02F9/14
摘要

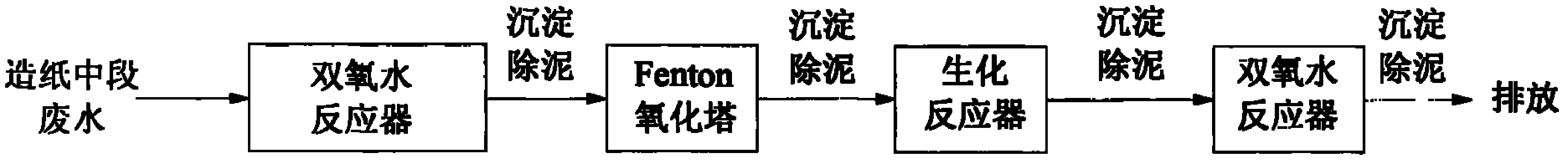

本实用新型涉及用于处理造纸中段废水的组合反应器，包括按照对中段水的处理流程方向连接的一级双氧水反应器、Fenton氧化塔、生化反应器、二级双氧水反应器;其中一级双氧水反应器设有进水端和出水端;Fenton氧化塔设有进水端和出水端;生化反应器设有进水端和出水端;二级双氧水反应器设有进水端和出水端;一级双氧水反应器的出水端连接Fenton氧化塔的进水端，一级双氧水反应器和Fenton氧化塔之间设有第一沉淀池，Fenton氧化塔的出水端连接生化反应器的进水端，Fenton氧化塔和生化反应器之间设有第二沉淀池，生化反应器的出水端连接二级双氧水反应器的进水端，生化反应器和二级双氧水反应器之间设有第三沉淀池。
权利要求书
1.一种用于处理造纸中段废水的组合反应器，其特征在于：包括按照对中段水的处理流程方向连接的一级双氧水反应器、Fenton氧化塔、生化反应器和二级双氧水反应器;其中一级双氧水反应器设有进水端和出水端;Fenton氧化塔设有进水端和出水端;生化反应器设有进水端和出水端;二级双氧水反应器设有进水端和出水端;一级双氧水反应器的出水端连接Fenton氧化塔的进水端，一级双氧水反应器和Fenton氧化塔之间设有第一沉淀池，Fenton氧化塔的出水端连接生化反应器的进水端，Fenton氧化塔和生化反应器之间设有第二沉淀池，生化反应器的出水端连接二级双氧水反应器的进水端，生化反应器和二级双氧水反应器之间设有第三沉淀池。
说明书
用于处理造纸中段废水的组合反应器
技术领域
本实用新型涉及一种造纸中段废水处理技术，特别是涉及用于处理造纸中段废水的组合反应器。
背景技术
造纸工业是国民经济的一个重要组成部分，同时也是是节能减排的重点领域。造纸中段废水主要处理技术有：物理法、化学法、物化法、生化法等。物理法是中段废水处理中必不可少的辅助方法，主要有沉淀法、过滤法等。化学法主要有臭氧氧化法、光催化氧化法、化学还原法等，主要利用适当的药剂和氧化粒子分解废水中的污染物。生物法主要有好氧法、厌氧法、生物酶法等，利用微生物氧化分解、吸收水中的有机物，达到去除水中有机污染物的目的。但造纸废水水量大、色度高、成分复杂、可生化性差，排放具有间歇性，废水排放那个水质水量都不稳定，对生化系统影响较大。因此，采用单一的造纸中段废水处理技术或设备很难实现回用。
发明内容
本实用新型的目的是提供一种用于处理造纸中段废水的组合反应器，包括按照对中段水的处理流程方向连接的一级双氧水反应器、Fenton氧化塔、生化反应器、二级双氧水反应器;其中一级双氧水反应器设有进水端和出水端;Fenton氧化塔设有进水端和出水端;生化反应器设有进水端和出水端;二级双氧水反应器设有进水端和出水端;一级双氧水反应器的出水端连接Fenton氧化塔的进水端，一级双氧水反应器和Fenton氧化塔之间设有第一沉淀池，Fenton氧化塔的出水端连接生化反应器的进水端，Fenton氧化塔和生化反应器之间设有第二沉淀池，生化反应器的出水端连接二级双氧水反应器的进水端，生化反应器和二级双氧水反应器之间设有第三沉淀池。
