申请日2011.07.25
公开(公告)日2012.08.22
IPC分类号C02F9/14; C02F103/28; C02F1/32; C02F1/72
摘要
本实用新型涉及处理造纸中段废水的紫外线/过氧化氢与生化组合反应器，包括按照对中段水的处理流程方向连接的一级紫外线/过氧化氢反应器、生化反应器、二级紫外线/过氧化氢反应器;其中一级紫外线/过氧化氢反应器设有进水端和出水端;生化反应器设有进水端和出水端;二级紫外线/过氧化氢反应器设有进水端和出水端;一级紫外线/过氧化氢反应器的出水端连接生化反应器的进水端，一级紫外线/过氧化氢反应器和生化反应器之间设有第一沉淀池，生化反应器的出水端连接二级紫外线/过氧化氢反应器的进水端，生化反应器和二级紫外线/过氧化氢反应器之间设有第二沉淀池。紫外线/过氧化氢与生化组合处理造纸中段废水，降低了处理成本，并能使造纸中段废水回用。
权利要求书
1.一种处理造纸中段废水的紫外线/过氧化氢与生化组合反应器，其特征在于：包括按照对中段水的处理流程方向连接的一级紫外线/过氧化氢反应器、生化反应器和二级紫外线/过氧化氢反应器;其中一级紫外线/过氧化氢反应器设有进水端和出水端;生化反应器设有进水端和出水端;二级紫外线/过氧化氢反应器设有进水端和出水端;一级紫外线/过氧化氢反应器的出水端连接生化反应器的进水端，一级紫外线/过氧化氢反应器和生化反应器之间设有第一沉淀池，生化反应器的出水端连接二级紫外线/过氧化氢反应器的进水端，生化反应器和二级紫外线/过氧化氢反应器之间设有第二沉淀池。
说明书
处理造纸中段废水的紫外线/过氧化氢与生化组合反应器
技术领域
本实用新型涉及一种造纸中段废水处理技术，特别是涉及处理造纸中段废水的紫外线/过氧化氢与生化组合反应器。
背景技术
造纸工业用水量和废水排放量大，且污染物含量很高，水污染严重。中段废水来源于制浆废水之后，包括洗浆的稀黑液、洗涤筛选废水、漂白废水、洗网、洗毯废水、造纸车间的多余白水等。因此中段废水是个来源复杂，成分复杂的系统，中段废水的处理十分关键。国内外对造纸中段废水有两个基本途径，一是把有机物从废水中分离出来，使色度降低，比如絮凝、吸附和膜分离等;二是破坏有机物，使废水色度降低，比如化学氧化法、光化学法、生物法和电化学法等。
过氧化氢H2O2分子反应氧化性强，能与毒性有机物物质直接发生反应，使毒性物质降解，并提高废水的可生化性。此外，H2O2在紫外线UV活化作用下，转化为·OH等更强氧化性粒子，增强氧化效率。然而，紫外线/过氧化氢(UV/H2O)对废水氧化，效果虽好，但处理成本较高，若将常规生化与UV/H2O氧化组合，以发挥个工艺的长处，降低了处理成本，并能使造纸中段废水回用，对节约水资源，消减排污费，有效治理造纸废水具有重要的实际意义。
发明内容
本实用新型的目的是提供一种处理造纸中段废水的紫外线/过氧化氢与生化组合反应器，包括一级紫外线/过氧化氢反应器、生化反应器、二级紫外线/过氧化氢反应器。

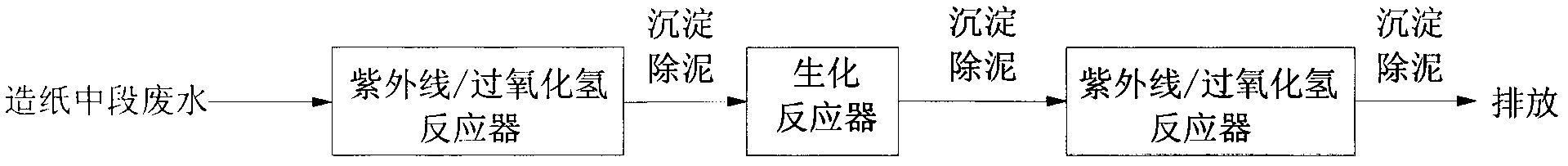

该紫外线/过氧化氢与生化组合反应器，包括按照对中段水的处理流程方向连接的一级紫外线/过氧化氢反应器、生化反应器、二级紫外线/过氧化氢反应器。其中一级紫外线/过氧化氢反应器设有进水端和出水端。生化反应器设有进水端和出水端。二级紫外线/过氧化氢反应器设有进水端和出水端。一级紫外线/过氧化氢反应器的出水端连接生化反应器的进水端，一级紫外线/过氧化氢反应器和生化反应器之间设有第一沉淀池，生化反应器的出水端连接二级紫外线/过氧化氢反应器的进水端，生化反应器和二级紫外线/过氧化氢反应器之间设有第二沉淀池。
