申请日2012.12.13
公开(公告)日2013.07.03
IPC分类号C02F101/20; C02F9/04
摘要
本实用新型涉及废水处理领域，具体涉及一种高汞酸性废水处理装置，其包括与废水储槽连接的泵、与所述泵连接的过滤器以及与所述过滤器连接的中和反应池以及硫化反应池。本实用新型高汞酸性废水处理装置，具有后续处理容易，处理效果好;处理成本低的优点。
权利要求书
1.一种高汞酸性废水处理装置，其特征在于：

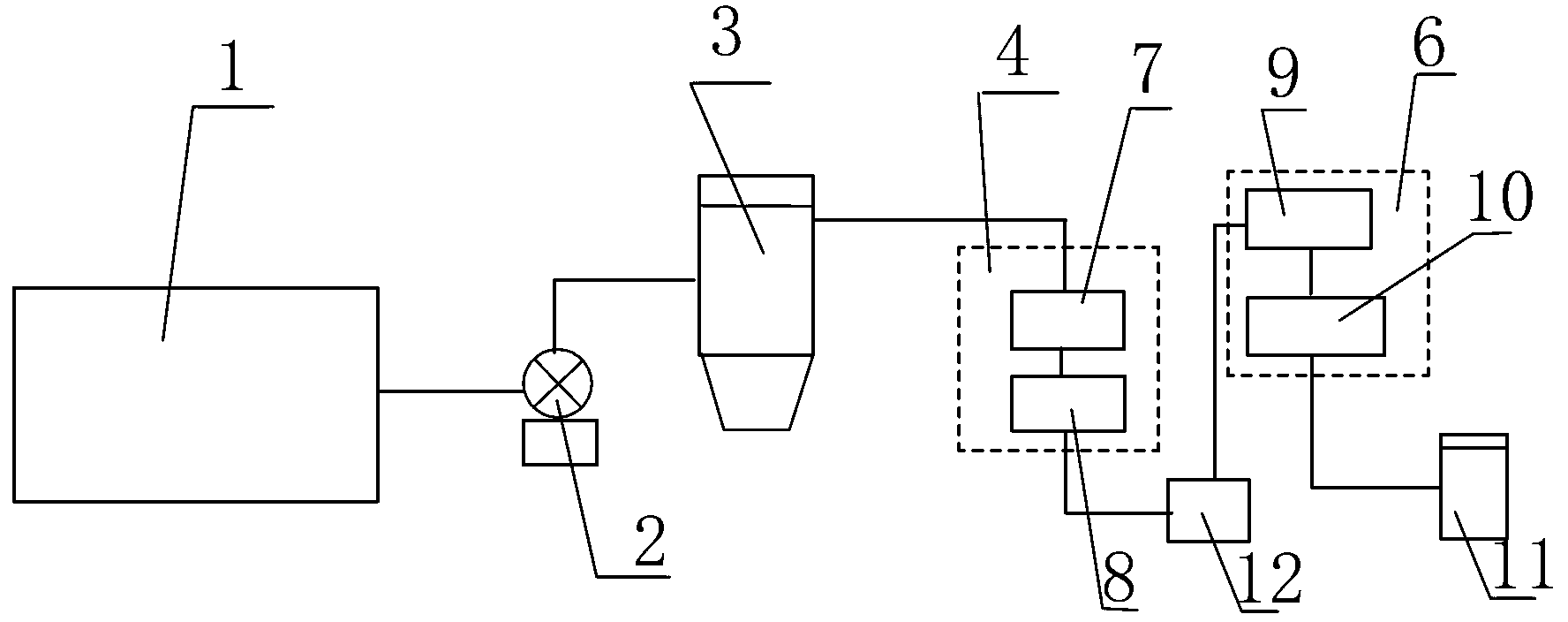

包括与废水储槽(1)连接的泵(2)、与所述泵(2)连接的过滤器(3)，所述过滤器(3)连接中和反应池(4)，所述中和反应池(4)连接硫化反应池(6)。
2.如权利要求1所述高汞酸性废水处理装置，其特征在于：所述中和反应池(4)连接一浓密机(12)，所述浓密机(12)连接所述硫化反应池(6)。
3.如权利要求1所述高汞酸性废水处理装置，其特征在于：所述过滤器(3)为自动反洗表面过滤器。
4.如权利要求1所述高汞酸性废水处理装置，其特征在于：
所述中和反应池(4)包括一级中和反应池(7)和二级中和反应池(8)。
5.如权利要求1或4所述高汞酸性废水处理装置，其特征在于：所述中和反应池(4)为石灰反应池。
6.如权利要求1所述高汞酸性废水处理装置，其特征在于：所述硫化反应池(6)包括一级硫化反应池(9)和二级硫化反应池(10)。
7.如权利要求1或6所述高汞酸性废水 处理装置，其特征在于：所述硫化反应池(6)出口连接二次过滤器(11)。
8.如权利要求1或6所述高汞酸性废水处理装置，其特征在于：
所述硫化反应池(6)为硫化钠反应池。
说明书
高汞酸性废水处理装置
技术领域
本实用新型涉及废水处理领域，尤其涉及一种高汞酸性废水处理装置。
背景技术
目前，冶炼行业含汞酸性废水，特别是高含汞的废水，其处理方法多数采用直接在废水中加入化学药剂，与汞反应生成可以沉淀的固体颗粒，然后再通过自然沉淀或过滤的方法将汞去除，这种处理方法存在以下几个问题：1、化学药剂的加入量很大，使得水处理的成本很高。2、由于汞反应后生成的颗粒物质很小，采用沉淀的方法处理效果不稳定。3、处理后固体废弃物数量较大，增加了后续固体废弃物的处理成本;同时，有价金属的回收难度大。
实用新型内容
本实用新型所要解决的技术问题是现有的高汞废水处理方法成本高、效果不稳定、回收难度大的问题，提供一种高汞酸性废水处理装置，其结构简单、处理成本低、易回收。
本实用新型所述高汞酸性废水处理装置，其包括与废水储槽连接的泵、与所述泵连接的过滤器以及与所述过滤器连接的中和反应池以及硫化反应池。
优选地，所述过滤器为自动反洗表面过滤器。
优选地，所述中和反应池连接一浓密机，所述浓密机连接所述硫化反应池。
优选地，所述中和反应池包括一级中和反应池和二级中和反应池。
优选地，所述硫化反应池包括一级硫化反应池和二级硫化反应池。
对上述技术方案的进一步改进为，所述硫化反应池出口连接二次过滤器。
优选地，所述中和反应池为石灰反应池。
优选地，所述硫化反应池为硫化钠反应池。
本实用新型高汞酸性废水处理装置，有益效果是：
用一过滤器与废水储槽连接，将含汞较高的酸性废水，用物理过滤的方法将其中的以液态形势存在的单质汞和其他固体颗粒一同截留下来，减轻后续处理难度，提高处理效果;物理过滤无需昂贵的化学药剂，降低处理成本，同时实现有价金属的回收。
