申请日2012.12.13
公开(公告)日2013.06.05
IPC分类号C02F1/52; C02F9/02
摘要
本实用新型公开了一种矿山废水高效循环利用装置，包括废水收集池(1)、废水浓密沉淀池(2)和回水沉淀池(3)，所述废水收集池(1)、废水浓密沉淀池(2)和回水沉淀池(3)梯级设置，并依次连通，回水沉淀池(3)通过输出泵(4)通往用水设备。本实用新型利用废水收集池(1)、废水浓密沉淀池(2)、回水沉淀池(3)组合的方式，深度沉淀矿山废水;充分利用矿山地势特点，将处理池梯级设置，水体转换处理池溢流即可，无需动力消耗。与现有技术相比，本实用新型能高效处理废水，处理效果好，运行成本低;矿料回收率高，增加企业的效益，避免了重金属污染环境;充分利用循环废水，降低了生产成本。
权利要求书

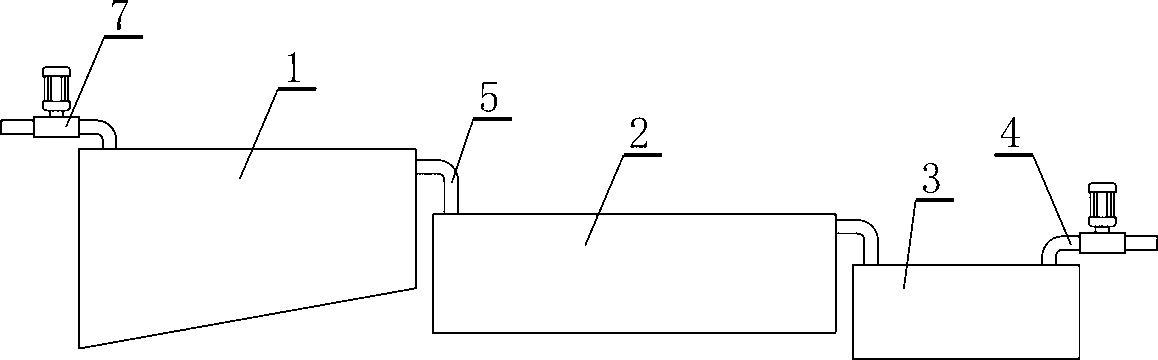

1.一种矿山废水高效循环利用装置，包括废水收集池(1)、废水浓密沉淀池(2)和回水沉淀池(3)，其特征是：所述废水收集池(1)、废水浓密沉淀池(2)和回水沉淀池(3)梯级设置，并依次连通，回水沉淀池(3)通过输出泵(4)通往用水设备。
2.根据权利要求1所述的矿山废水高效循环利用装置，其特征是：所述的废水收集池(1)、废水浓密沉淀池(2)和回水沉淀池(3)紧邻设置，废水收集池(1)、废水浓密沉淀池(2)分别通过溢流口(6)通入下一级。
3.根据权利要求1所述的矿山废水高效循环利用装置，其特征是：所述的废水收集池(1)、废水浓密沉淀池(2)和回水沉淀池(3)间隔设置，废水收集池(1)、废水浓密沉淀池(2)分别通过溢流管(5)通入下一级。
4.根据权利要求1所述的矿山废水高效循环利用装置，其特征是：所述的废水收集池(1)的底面为倾斜底面。
5.根据权利要求4所述的矿山废水 高效循环利用装置，其特征是：所述的废水收集池(1)的倾斜底面是向进水方向下倾斜。
6.根据权利要求4所述的矿山废水高效循环利用装置，其特征是：所述的废水收集池(1)的倾斜底面是向进水方向的一角下倾斜。
7.根据权利要求1所述的矿山废水高效循环利用装置，其特征是：所述的废水收集池(1)、废水浓密沉淀池(2)或/和回水沉淀池(3)设置防渗层。
8.根据权利要求1或4所述的矿山废水高效循环利用装置，其特征是：所述的废水收集池(1)设置渣浆泵。
9.根据权利要求1所述的矿山废水高效循环利用装置，其特征是：所述的回水沉淀池(3)设置防尘防雨装置。
10.根据权利要求1所述的矿山废水高效循环利用装置，其特征是：所述的回水沉淀池(3)与用水设备之间设置缓冲池。
说明书
一种矿山废水高效循环利用装置
技术领域
本实用新型属于矿山设备技术领域，具体涉及一种结构简单、运行成本低廉、矿料回收效果好的矿山废水高效循环利用装置。
背景技术
矿山生产中，水是重要资源，通常是闭路循环综合利用。一是，地处山区，用水通常是比较紧缺的，为的是节约成本和缓解用水紧张的问题。二是，矿山废水与生活污水不同，废水中含有大量的矿料成份，如果直接排放，矿料中大量的重金属，如金、砷、锑、硅等元素及其化合物，势必造成严重的环境污染。三是，废水中含有大量的矿料如果直接排出，会造成很大的浪费。目前矿山处理废水，是将尾矿库排出的水呈喇叭口方式排放至一个池塘环境中，经过自然沉淀，配合扩散和残留药剂稀释, 使水逐步达到澄清净化,其水质可以满足选矿生产使用。但是这种方式的处理时间长，矿料回收效果不好。为此，开发一种结构简单、运行成本低廉、矿料回收效果好的矿山废水高效循环利用装置是非常必要的。
实用新型内容
本实用新型的目的是提供一种结构简单、运行成本低廉、矿料回收效果好的矿山废水高效循环利用装置。
本实用新型的目的是这样实现的，包括废水收集池、废水浓密沉淀池和回水沉淀池，所述废水收集池、废水浓密沉淀池和回水沉淀池梯级设置，并依次连通，回水沉淀池通过输出泵通往用水设备。
本实用新型利用废水收集池、废水浓密沉淀池、回水沉淀池组合的方式，深度沉淀矿山废水;充分利用矿山地势特点，将处理池梯级设置，水体转换处理池溢流即可，无需动力消耗。与现有技术相比，本实用新型能高效处理废水，处理效果好，运行成本低;矿料回收率高，增加企业的效益，避免了重金属污染环境;充分利用循环废水，降低了生产成本。
