申请日2011.07.25
公开(公告)日2012.05.30
IPC分类号C02F9/14; C02F1/50; C02F3/30
摘要
本实用新型提供污水处理一体化地埋设备，包括地埋箱体，地埋箱体包括通过管路顺次相连的调节池、兼氧池、MBR池、设备间和清水池，调节池底部设有提升泵，兼氧池内加有填料，MBR池中设有MBR膜组件，MBR池底部设有污泥回流泵，设备间包括膜抽吸泵、鼓风机、加药设备和电气自控装置，提升泵、污泥回流泵、抽吸泵、鼓风机、加药设备均有带有PLC控制程序的电气自控装置集中控制。本实用新型为全地埋一体化设备，具备占地面积小，抗冲击能力强，维护管理方便等优点;模块化设计可以根据处理水量自行控制规模，并且自控程度高，可以实行远程控制达到区域化管理;对农村污水进行针对性的处理，实现达标排放或者中水回用，达到水资源的有效利用。
权利要求书

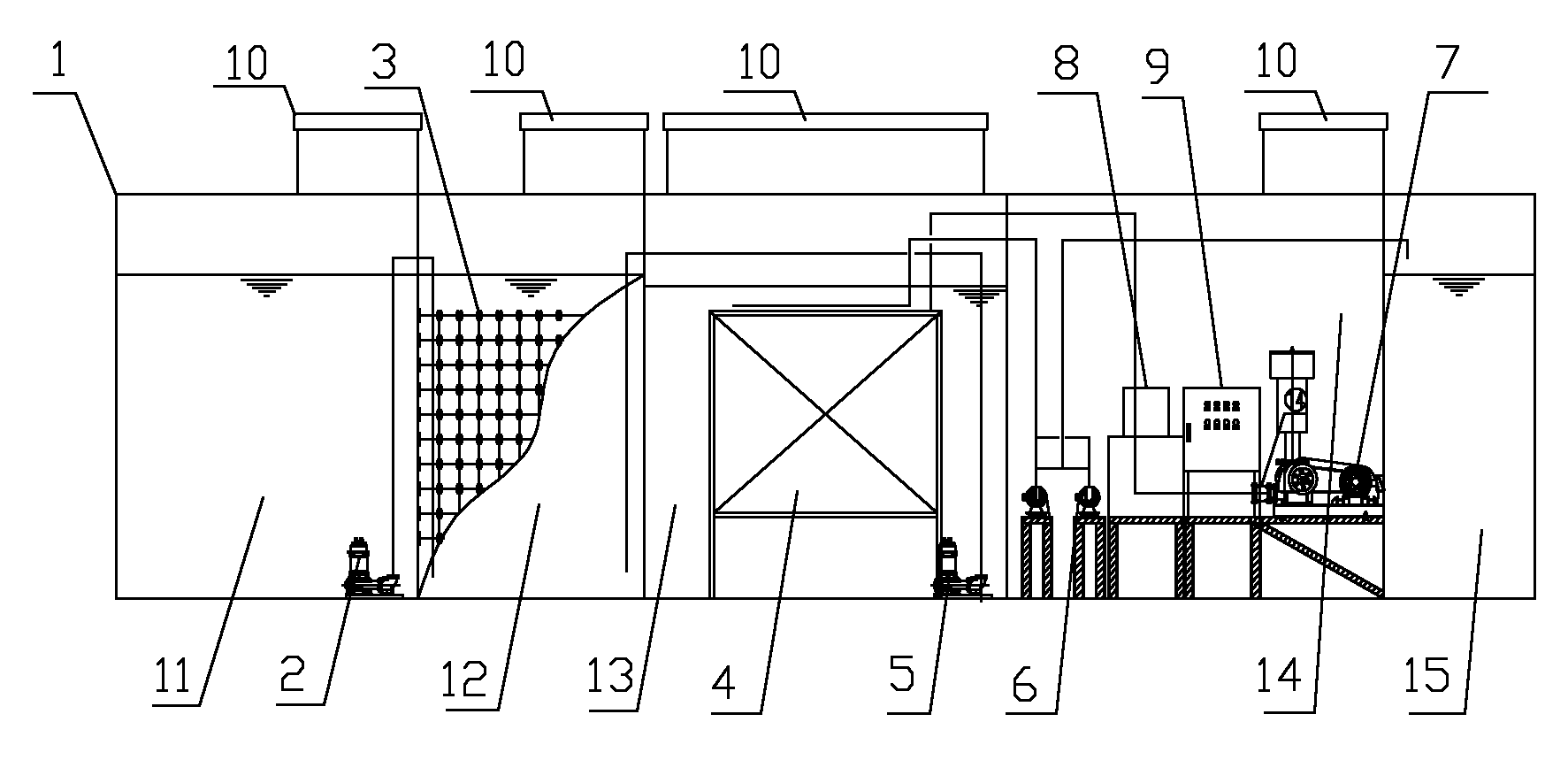

1.污水处理一体化地埋设备，包括地埋箱体(1)，其特征在于：所述地埋箱体(1)包括通过管路顺次相连的调节池(11)、兼氧池(12)、MBR池(13)、设备间(14)和清水池(15);
所述调节池(11)底部设有提升泵(2)，兼氧池(12)内加有生物填料(3)，MBR池(13)中设有MBR膜组件(4)，提升泵(2)通过管路先连接到兼氧池(12)的生物填料(3)，兼氧池(12)的出水口通过管路连接提升泵(2)再与MBR膜组件(4)进水口连接，将调节池(11)内经过生物填料(3)一次过滤的污水抽到MBR膜组件(4)内;
所述设备间(14)包括膜抽吸泵(6)、加药设备(8)和电气自控装置(9)，膜抽吸泵(6)的进水口通过管路连接MBR膜组件(4)的出水口，膜抽吸泵(6)的出水口与清水池(15)通过管路连接，膜抽吸泵(6)将MBR膜组件(4)处理过的污水抽到清水池(15)内;
所述清水池(15)与加药设备(8)通过管路连接，加药设备(8)产生的消毒液通过该管路注入清水池(15)内;
提升泵(2)、膜抽吸泵(6)、加药设备(8)均与电气自控装置(9)有效电连接。
2.根据权利要求1所述的污水处理一体化地埋设备，其特征在于：所述MBR池(13)底部还设有污泥回流泵(5)，污泥回流泵(5)通过管路连接MBR池(13)，进行污泥回流，所述污泥回流泵(5)与电气自控装置(9)有效电连接。
3.根据权利要求1所述的污水处理一体化地埋设备，其特征在于：所述设备间(14)还包括鼓风机(7)，所述鼓风机(7)通过管路连接MBR池(13)，对池内进行供氧和对MBR膜组件(4)的冲刷，所述鼓风机(7)与电气自控装置(9)有效电连接。
4.根据权利要求1所述的污水处理一体化地埋设备，其特征在于：所述地埋箱体(1)为碳钢焊接作为全地下水处理设施，上面设有人孔(10)。
说明书
污水处理一体化地埋设备
技术领域
本实用新型属于污水处理设备领域，尤其是涉及污水处理一体化地埋设备。
背景技术
农村生活污水含有有机物质、氮磷营养物质、悬浮物以及病菌等污染成分，主要污染物排放浓度一般为：
COD：250-400mg/L;
NH3-N：40-60mg/L;
TP：2.5-5mg/L
农村居民生活用水量受生活条件状况(如给水系统、卫生器具完善程度、水资源利用方式等)、生活习惯、节气等因素直接影响，针对农村现状以及水质特征，现有农村污水处理设施的特点为：
1)受经济因素限制，增加运行难度;
2)处理工艺落后，不符合农村水质特征;
3)管理者操作水平和维护能力有限;
4)出水水质不稳定，不符合回用标准，浪费水资源。
发明内容
本实用新型的目的是提供一种投资省，占地小，操作简单，出水水质稳定，方便维护的污水处理一体化地埋设备。
本实用新型的技术方案是：污水处理一体化地埋设备，包括地埋箱体，地埋箱体包括通过管路顺次相连的调节池、兼氧池、MBR池、设备间和清水池;
所述调节池底部设有提升泵，兼氧池内加有生物填料，MBR池中设有MBR膜组件，提升泵通过管路先连接到兼氧池的生物填料，兼氧池的出水口通过管路连接提升泵再与MBR膜组件进水口连接，将调节池内经过生物填料一次过滤的污水抽到MBR膜组件内;
所述设备间包括膜抽吸泵、加药设备和电气自控装置，膜抽吸泵的进水口通过管路连接MBR膜组件的出水口，膜抽吸泵的出水口与清水池通过管路连接，膜抽吸泵将MBR膜组件处理过的污水抽到清水池内;
所述清水池与加药设备通过管路连接，加药设备产生的消毒液通过该管路注入清水池内;
提升泵、膜抽吸泵、加药设备均与电气自控装置有效电连接。
所述MBR池底部还设有污泥回流泵，污泥回流泵通过管路连接MBR池，进行污泥 回流，所述污泥回流泵与电气自控装置有效电连接。
所述设备间还包括鼓风机，所述鼓风机通过管路连接MBR池，对池内进行供氧和对MBR膜组件的冲刷，所述鼓风机与电气自控装置有效电连接。
所述地埋箱体为碳钢焊接作为全地下水处理设施，上面设有人孔。
所述电气自控装置是通过PLC控制程序进行地埋设备整体自控和远程控制，以及区域化操作平台的控制。
本实用新型具有的优点和积极效果是：
1、实现全地埋设计，有利于优化环境，提升环境效益;
2、实现模块化设计，有利于水量变化，抗水量变化能力强，可以根据水量大小进行设备的增减;
3、实现设备的间歇性运行，降低了能耗，提高了设备的效率;
4、实现高效的PLC控制系统，降低了管理与维护难度，并可以建立远程控制和区域化操作平台，从而提升了自控程度;
5、针对农村的水质特征，采用成熟稳定的处理工艺，使得出水稳定，实现的水的资源化;
6、工程造价较低，运行费用低，并在经济效益，环境效益和社会效益方面均具备重大的意义：
1)经济效益——污水处理的直接经济效益与当地水资源的短缺程度密切相关。处理后的生活污水可作为灌溉水或其他用途使用，从而节约淡水资源。
2)环境效益——农村生活污水处理的最直接效果就是环境条件的改善，提高居民的生活环境质量。
3)社会效益——污水处理既可提高水资源的重复利用率、缓解水资源供需矛盾、促进农业生产的发展，又可改善农村地区的生态环境条件、缓解城市的人口压力、促进社会的和谐发展，对我国社会经济的健康持续发展具有积极的作用。
