申请日2011.07.15
公开(公告)日2012.02.22
IPC分类号E03F5/22
摘要
本实用新型公开了一种污水提升设备内部冲洗管路，其特征在于：过滤装置(5)后与进水口(3)之间连接一冲洗管(6)，在水泵(7)启动时有一路冲洗水对污水水箱(1)底部进行冲刷，可以将污水水箱(1)底部淤泥一起排出，避免污水水箱(1)底部淤积泥沙，减少日常的清理工作。
权利要求书

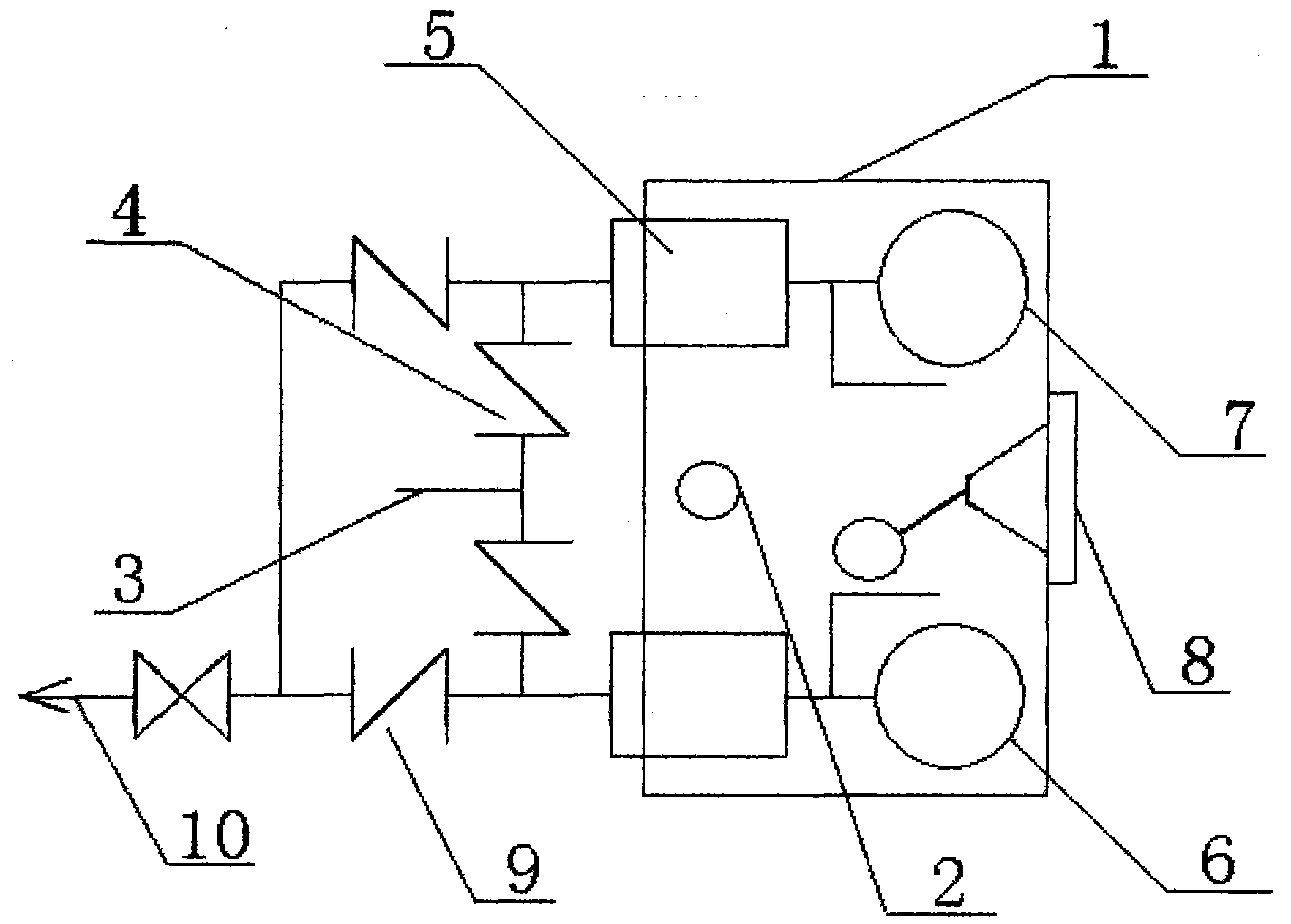

1.一种污水提升设备内部冲洗管路，由污水水箱(1)、换气口(2)、进水口(3)、 流入止回阀(4)、过滤装置(5)、冲洗管(6)、水泵(7)、水位开关(8)、排 出止回阀(9)、出水口(10)构成，其特征在于：污水提升设备的过滤装置(5) 后与水泵进水管之间连接一条冲洗管(6)。
说明书
污水提升设备内部冲洗管路
技术领域
本实用新型涉及一种用于污水提升设备的过滤装置后的冲洗管组件，尤其 涉及一种污水提升设备内部冲洗管路。
背景技术
目前市场上使用的污水提升设备大致分为两种类型：一种带有过滤装置， 另一种不带过滤装置。这两种结构的设备都或多火烧的存在问题，由于污水中 含有的杂质种类比较多，因此带有过滤装置的污水设备在使用过程中可能会被 污泥堵塞，致使其不能正常排出;不带有过滤装置的设备，由于某些杂质不能 切碎导致泵的损坏，所以以上两种常用的排污方法都难以达到杂质完全清理的 效果。
发明内容
为了解决上述技术问题，本实用新型提供一种污水提升设备内部冲洗管路， 由污水水箱(1)、换气口(2)、进水口(3)、流入止回阀(4)、过滤装置(5)、 冲洗管(6)、水泵(7)、水位开关(8)、排出止回阀(9)、出水口(10)构成， 其特征在于：污水提升设备的过滤装置后与水泵进水管之间连接一条冲洗管。
本实用新型的有益效果为：在过滤装置与水泵之间连接一条冲水管道，可以 方便在水泵启动时有一路冲洗水路对箱底部进行冲刷，在液体冲刷下可以将水 箱底部淤泥一起排除，避免水箱底部淤积泥沙，减少日常的清理以及维护等工 作。
