公开(公告)日2014.06.18
IPC分类号C02F101/20; C02F9/04
摘要
本发明涉及水处理技术领域，具体涉及一种废水处理及回用方法。一种利用金属去除含汞废水的处理方法，采用依次相连的废水收集池、一级输送泵、一级还原反应器、一级分离器、收集桶对含汞废水进行处理，还采用二级输送泵、二级还原反应器、二级分离器对含汞废水进行进一步处理。由于采用上述技术方案，本发明能有效处理高、低浓度的含汞废水，并得以回收再利用，使出水达到或低于国家排放标准，进而消除汞随污水外排对周围环境的污染。
权利要求书
1.一种利用金属去除含汞废水的处理方法，采用依次相连的废水收集池、 一级输送泵、一级还原反应器、一级分离器、收集桶对含汞废水 进行处理， 其特征在于，还包括二级输送泵、二级还原反应器、二级分离器，并采用如 下步骤：
1)将含汞废水通过一级输送泵，输送至一级还原反应器内，废水由上至 下经过填料层，填料层的填料为金属锌粉，含汞废水中的汞离子与金属锌发 生还原反应，并析出液态汞单质;
2)将步骤1)中的一级还原反应器内的反应液通过打开阀门送入一级分 离器内，一级分离器采用旋液分离器，旋液分离器液液分离后，析出的液态 汞单质与水出现分层现象，液态汞单质出现在下层，废水出现在上层，下层 液态汞由底部流入收集桶，上层废水从一级分离器上面送入二级还原反应器 内;
3)将步骤2)中的废水通过二级输入泵输送至二级还原反应器内，废水 由上至下经过填料层，填料为金属Fe粉，废水中的残留的汞离子与金属Fe 发生还原反应，并析出液态汞单质;
4)将步骤3)中二级还原反应器内的反应液通过打开阀门送入二级分离 器内，二级分离器采用旋液分离器，旋液分离器液液分离后，析出的液态汞 单质与水出现分层现象，液态汞单质出现在下层，废水出现在上层，下层液 态汞由底部流入收集桶，上层废水从二级分离器上面流入清水池。
2.根据权利要求1所述的一种利用金属去除含汞废水的处理方法，其特 征在于，本发明在步骤1)之间还进行如下步骤：
将含汞废水收集到废水收集池，通过pH检测点检测废水中pH值，控制 含汞废水的pH在7-10范围，并将含汞废水混合均匀，以便汞能够更好地与 金属发生还原反应。
3.根据权利要求2所述的一种利用金属去除含汞废水的处理方法，其特 征在于，步骤1)中，一级输送泵以匀速稳定的流速将已经过PH处理过的含 汞废水从废水收集池送入一级还原反应器内。
4.根据权利要求1所述的一种利用金属去除含汞废水的处理方法，其特 征在于，步骤3)中，二级输送泵以匀速稳定的流速将步骤2)中的废水送入 二级还原反应器内。
5根据权利要求1至4中任意一项所述的一种利用金属去除含汞废水的 处理方法，其特征在于，在所述一级输送泵与一级还原反应器之间设有一级 流量计，在所述二级输送泵与二级还原反应器之间设有二级流量计;
还包括一控制模块，所述控制模块的信号输入端分别连接所述一级流量 计、所述二级流量计，所述控制模块的信号输出端分别连接所述一级输送泵、 所述二级输送泵;
所述一级流量计检测输送至一级还原反应器的废水流量，并将流量信息 传送给控制模块，所述二级流量计检测输送至二级还原反应器的废水流量， 并将流量信息传送给控制模块;在废水流量大于一最大设定值时，控制模块 控制一级输送泵或二级输送泵减少流量，在废水流量小于一最小设定值时， 控制模块控制一级输送泵或二级输送泵增大流量。
说明书
一种利用金属去除含汞废水的处理方法
技术领域
本发明涉及水处理技术领域，具体涉及一种含汞废水的处理方法。
背景技术
由于化工行业的迅速发展，重金属污染问题日益严重，尤其是汞的污染。 据统计世界上有80多种工业以汞为原料，汞的用途则多达3000多种。在生 产过程中，有不少汞流失到废水中。排入水体中的汞以及化合物，经物理、 化学及生物作用形成各种形态的汞，甚至会转化成毒性很大的甲基类化合物， 污染环境、危害人类及动植物的健康。
汞的危害早已被人们所认识，并已开发出很多处理方法。但是，近年来 化工行业含汞废水的排放标准进一步提高，目前的出汞工艺不能满足排放要 求(0.005mg/L)，含汞废水的处理方法急需改进。
中国专利CN102381749A中公布的“一种低浓度含汞废水的处理方法”， 其内容是低浓度含汞废水送入还原反应器，还原反应器内的填料为金属锌， 低浓度含汞废水中的汞离子与金属锌发生还原反应，析出液态单质并与还原 后的废水一起进入旋液分离器中进行分离，分离后的汞由底部排出并收集， 分离后的上清液由分离器的顶部出来，当含汞浓度≤0.5ug/L后排放。但是， 该方法存在以下缺点：一、只能处理低浓度的含汞废水，不能处理高浓度的 含汞废水;二、该工艺特别适用于聚氯乙烯树脂生产中的含汞废水的处理， 不能处理其他生产过程中产生的含汞废水。
因此，需要开发一种去除废水中汞的方法，加大含汞废水的去除力度， 使其达到或低于国家排放标准，进而消除汞随污水外排对周围环境造成的污 染。
发明内容
本发明的目的在于，提供一种利用金属去除含汞废水的处理方法，解决 以上技术问题。
本发明所解决的技术问题可以采用以下技术方案来实现：

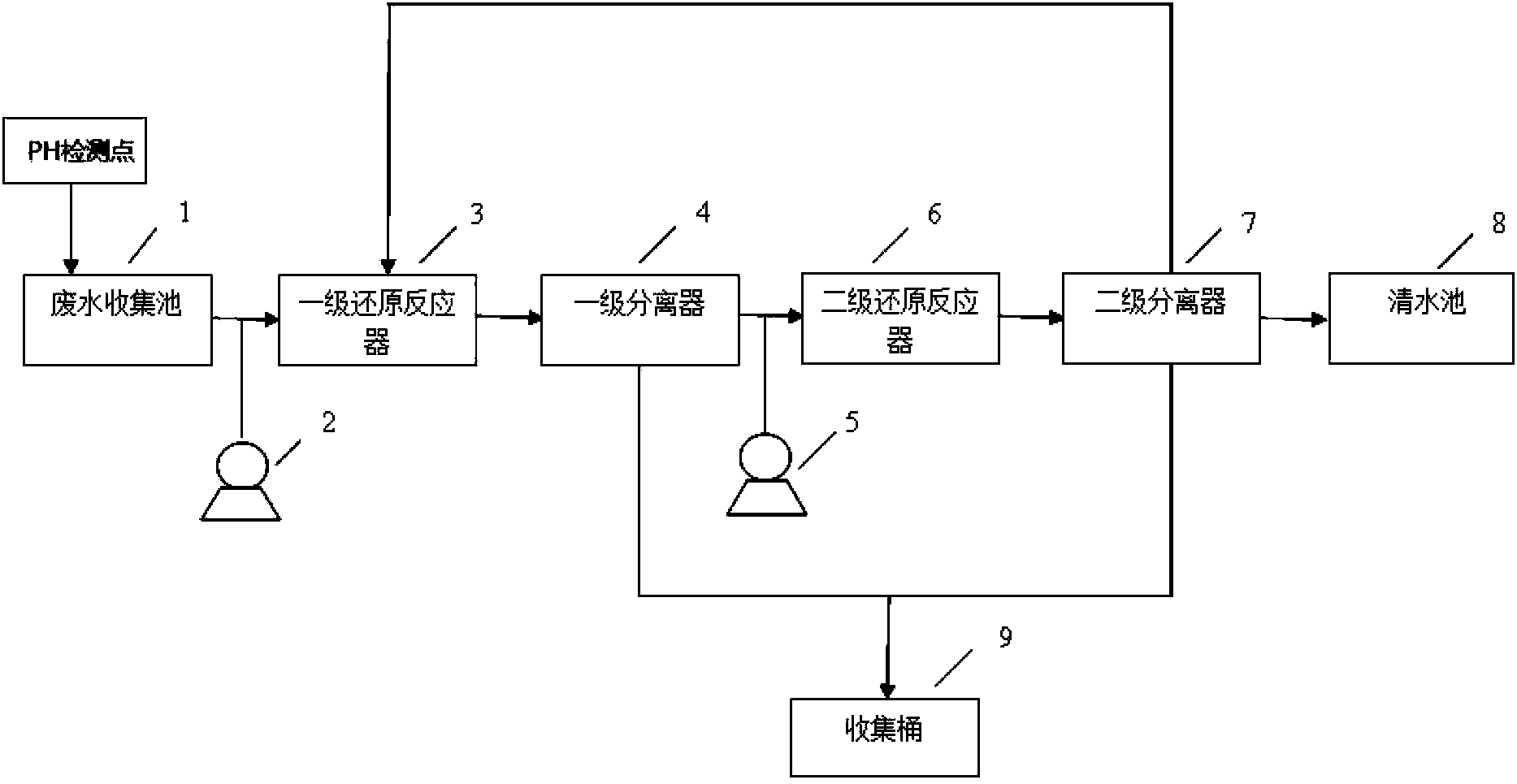

一种利用金属去除含汞废水的处理方法，采用依次相连的废水收集池、 一级输送泵、一级还原反应器、一级分离器、收集桶对含汞废水进行处理， 其特征在于，还包括二级输送泵、二级还原反应器、二级分离器，并采用如 下步骤：
1)将含汞废水通过一级输送泵，输送至一级还原反应器内，废水由上至 下经过填料层，填料层的填料为金属锌粉，含汞废水中的汞离子与金属锌发 生还原反应，并析出液态汞单质;
2)将步骤1)中的一级还原反应器内的反应液通过打开阀门送入一级分 离器内，一级分离器采用旋液分离器，旋液分离器液液分离后，析出的液态 汞单质与水出现分层现象，液态汞单质出现在下层，废水出现在上层，下层 液态汞由底部流入收集桶，上层废水从一级分离器上面送入二级还原反应器 内;
3)将步骤2)中的废水通过二级输入泵输送至二级还原反应器内，废水 由上至下经过填料层，填料为金属Fe粉，废水中的残留的汞离子与金属Fe 发生还原反应，并析出液态汞单质;
4)将步骤3)中二级还原反应器内的反应液通过打开阀门送入二级分离 器内，二级分离器采用旋液分离器，旋液分离器液液分离后，析出的液态汞 单质与水出现分层现象，液态汞单质出现在下层，废水出现在上层，下层液 态汞由底部流入收集桶，上层废水从二级分离器上面流入清水池。
本发明采用上述处理方法，实现了把废水溶液中尚存的汞从污水中分离 出来，达到除尽的目的。
本发明在步骤1)之间还进行如下步骤：
将含汞废水收集到废水收集池，通过pH检测点检测废水中pH值，控制 含汞废水的pH在7-10范围，并将含汞废水混合均匀，以便汞能够更好地与 金属发生还原反应。
步骤1)中，一级输送泵以匀速稳定的流速将已经过PH处理过的含汞废 水从废水收集池送入一级还原反应器内。
步骤3)中，二级输送泵以匀速稳定的流速将步骤2)中的废水送入二级 还原反应器内。
在所述一级输送泵与一级还原反应器之间设有一级流量计，在所述二级 输送泵与二级还原反应器之间设有二级流量计;
还包括一控制模块，所述控制模块的信号输入端分别连接所述一级流量 计、所述二级流量计，所述控制模块的信号输出端分别连接所述一级输送泵、 所述二级输送泵;
所述一级流量计检测输送至一级还原反应器的废水流量，并将流量信息 传送给控制模块，所述二级流量计检测输送至二级还原反应器的废水流量， 并将流量信息传送给控制模块;在废水流量大于一最大设定值时，控制模块 控制一级输送泵或二级输送泵减少流量，在废水流量小于一最小设定值时， 控制模块控制一级输送泵或二级输送泵增大流量。为了废水能够更好的充分 反应，而又不会出现废水流量过大，冲坏填料层的情况，本发明通过控制废 水流速，使得废水能够均匀稳定的流入填料层，还原反应能够彻底，更好的 利用填料。
有益效果：由于采用上述技术方案，本发明能有效处理高、低浓度的含 汞废水，并得以回收再利用，使出水达到或低于国家排放标准，进而消除汞 随污水外排对周围环境的污染。本发明还具有操作简单、成本低、易实施、 见效快、适用工业化生产的要求特点。
