申请日2011.07.08
公开(公告)日2012.03.14
IPC分类号E03C1/12
摘要
同层排水污水收集利用装置，涉及家庭的用水器具所排污水的收集及再利用的装置。一个横向的筒状腔体，一端封闭，另一端上部有出水口，筒状腔体上表面开有若干孔，抽水管从其中一个孔插入筒状腔体底部，抽水管上安有小型污水泵。筒状腔体上表面开有3～5个孔。筒状体高度在120～250㎜之间，宽度在120～500㎜间。本实用新型的有益效果是：在盖楼房浇注楼板时，将该装置预埋在楼板内，使房间内各用水器具排出的污水流入该装置，再抽入座便器内，这样可充分利用家庭排出的污水节约洁水资源。
权利要求书
1.同层排水污水收集利用装置，其特征在于：一个横向的筒状腔体，一端封闭，另一端上部有出水口，筒状腔体上表面开有若干孔，抽水管从其中一个孔插入筒状腔体底部，抽水管上安有小型污水泵。
2.根据权利要求1所述的同层排水污水收集利用装置，其特征在于：筒状腔体上表面开有3～5个孔。
3.根据权利要求1所述的同层排水污水收集利用装置，其特征在于：筒状体高度在120～250㎜之间，宽度在120～500㎜间。
说明书
同层排水污水收集利用装置
技术领域
本实用新型涉及家庭的用水器具所排污水的收集及再利用的装置。
背景技术
目前已认识到水是人类宝贵资源，节约用水已是全民共识。每个家庭的洗脸、洗衣、洗澡等的用水，排出的大量污水随下水道排走，而冲刷座便器又无需洁水，造成了水资源的浪费。
发明内容
本实用新型是设计一种可利用污水冲刷座便器的装置，达到节约洁水目的。

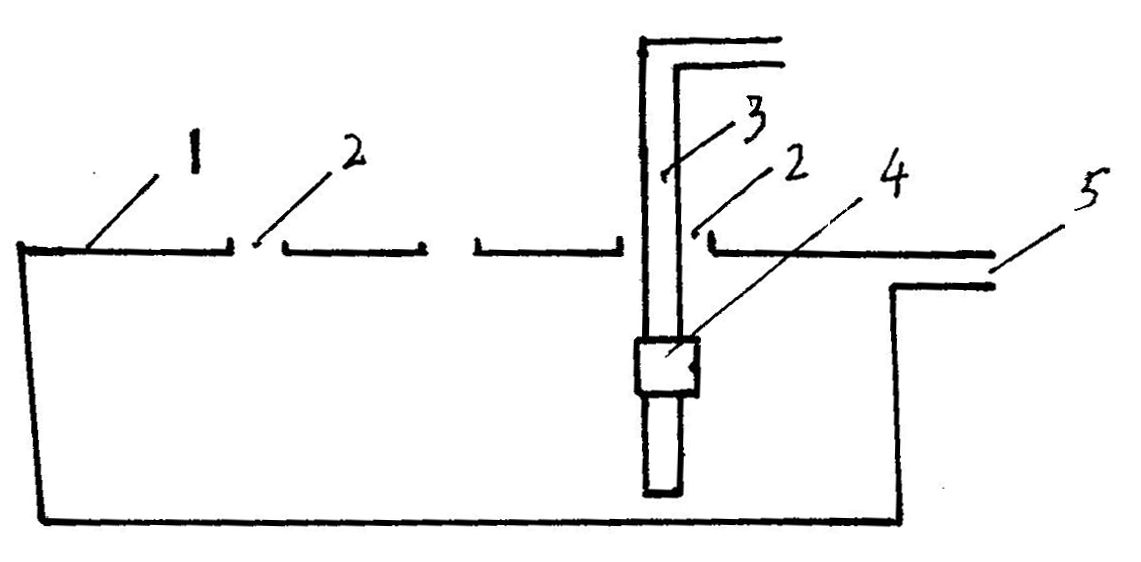

本实用新型的技术方案是：一个横向的筒状腔体，一端封闭，另一端上部有出水口，筒状腔体上表面开有若干孔，抽水管从其中一个孔插入筒状腔体底部，抽水管上安有小型污水泵。筒状腔体上表面开有3～5个孔。筒状体高度在120～250㎜之间，宽度在120～500㎜间。
本实用新型的有益效果是：在盖楼房浇注楼板时，将该装置预埋在楼板内，使房间内各用水器具排出的污水流入该装置，再抽入座便器内，这样可充分利用家庭排出的污水节约洁水资源。
