申请日2011.07.06
公开(公告)日2012.02.08
IPC分类号C02F1/52
摘要
本实用新型涉及污水处理技术领域，特指污水处理硫酸铝加药系统;本实用新型污水处理硫酸铝加药系统，它包括有硫酸铝药罐，硫酸铝药罐通过管道连接至污水处理系统的氧化沟出水口;本实用新型的硫酸铝药罐通过管道连接至污水处理系统的氧化沟出水口，在氧化沟出水口处输入硫酸铝药剂，从而能够使磷在二沉池中与水分离，以剩余污泥的形式除去，使出水的总磷稳定达标。
权利要求书
1.污水处理硫酸铝加药系统，其特征在于：它包括有硫酸铝药 罐，硫酸铝药罐通过管道连接至污水处理系统的氧化沟出水口。
2.根据权利要求1所述的污水处理硫酸铝加药系统，其特征在 于：还包括有PAM药罐，PAM药罐通过管道连接至与氧化沟出水口连 接的二沉池配水井。
3.根据权利要求1所述的污水处理硫酸铝加药系统，其特征在 于：硫酸铝药罐输出至硫酸铝储药池，硫酸铝储药池通过管道连接至 污水处理系统的氧化沟出水口，管道上连接有硫酸铝药泵。
4.根据权利要求2所述的污水处理硫酸铝加药系统，其特征在 于：所述PAM药罐连接二沉池配水井的管道上连接有PAM药泵。
5.根据权利要求1所述的污水处理硫酸铝加药系统，其特征在 于：氧化沟出水口还配设有鼓风机，鼓风机连接穿孔曝气管，穿孔曝 气管输出至氧化沟出水口。
说明书
污水处理硫酸铝加药系统
技术领域
本实用新型涉及污水处理技术领域，特指污水处理硫酸铝加药系 统。
背景技术
东莞市凤岗镇虾公潭污水处理厂生活污水处理后出水水质要求 达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级B标 准要求，总磷(TP)排放标准为小于或者等于1.5mg/L。污水处理厂 进水为河道截流进水，该河道路经多个工业集中区及生活居民区，其 水质组成比较复杂。经过近几个月的连续监测，发现其进水水质不稳 定，其中TP平均值为11.24mg/L(一般生活污水中TP约为3-4mg/L 左右)，pH极限最低值达到4左右，极大的影响到了污水厂出水的稳 定性。为了保证污水厂出水的达标排放，临时采用前置投药装置控制 TP。由于临时投药操作复杂，投药量大，且进水pH变化较大，TP变 化也较大，不好控制出水TP的稳定，极大的加大了污水厂的运营成 本和负担，因此需要增加一套稳定的TP去除工艺/方法，以便保证污 水厂出水TP的稳定达标。
如图1，污水处理厂2010年7月到11月进水TP和pH数据统计 示意图的数据显示，经工业区及生活区的污水存在以下特点：
1、进水总磷一般在5-14mg/L(最高值达到41mg/L，平均值为 11.24mg/L)，其中，11月30日到12月2日连续三天监测(每小时 采样一次)数据，进水总磷平均值为15.23mg/L，大大超出正常值， 实际上已成为以工业废水为主的市政废水;
2、进水pH波动较大，在进水总磷较高时，相应pH偏低，多数日 会出现1-2次pH<6的情况，每次的延续时间为1-2小时，pH最低值 达到4左右(10月23日20:00时为3.95);
3、进水总磷较高时，pH相应偏低，但没有明确的线性对应关系;
4、由于处于雨季，进水COD(化学耗氧量，chemical oxygen demand)，偏低，碳源不足，不足以构成生物除磷的COD∶TP=100∶1 的基本条件，生物除磷几乎无法进行。
鉴于进水存在总磷过高、pH偏低、碳源不足以构成生物除磷条 件等状况的客观存在，因此需要增加一套稳定的TP去除工艺/方法， 以便保证污水厂出水TP的稳定达标。
磷的去除有化学除磷和生物除磷两种工艺，由于生物除磷工艺目 前还不能保证使出水的总磷(TP)稳定达到1.5mg/L出水标准的要求， 所以常常要加入化学除磷工艺措施来满足要求。
化学除磷是通过化学沉析过程完成的，化学沉析是指通过向污水 中投加无机金属盐药剂，其与污水中溶解性的盐类，如与磷酸盐混合 后，形成颗粒状、非溶解性的物质。污水沉析反应可以简单的理解为： 水中溶解状的物质，大部分是离子状物质转换为非溶解、颗粒状形式 的过程，利用沉析工艺实现相的转换，则当向污水中投加了溶解性的 金属盐药剂后，一方面溶解性的磷转换成为非溶解性的磷酸金属盐， 也会同时产生非溶解性的氢氧化物(取决于pH值)。另一方面，随着 沉析物的增加及较小的非溶解性固体物聚积成较大的非溶解性固体 物，使稳定的胶体脱稳，通过速度梯度或扩散过程使脱稳的胶体互相 接触生成絮凝体。最后通过固-液分离步骤，得到净化的污水和固一 液浓缩物(化学污泥)，达到化学除磷的目的。
金属盐投加法除磷的缺点是药剂费用明显高于极少投加药剂的 生物除磷系统;污泥产生量显著大于不投加药剂的处理系统，可能会 导致已有的污泥处理系统超负荷，污泥的处理和处置费用相应增加; 所产生的污泥脱水性能不如不加药剂的常规水处理厂。
现有技术中针对工业废水化学除磷工艺的系统，对市政污水含磷 量高的问题并无实际案例可以遵循。
因此，基于上述现有污水除磷处理系统的缺陷，需要对现有的污 水除磷处理系统进行改进。
实用新型内容
本实用新型的目的在于针对现有技术的不足提供一种污水处理 硫酸铝加药系统，该污水处理硫酸铝加药系统能够解决现有的污水处 理系统所存在的无法实现出水总磷达标的缺陷。
为实现上述目的，本实用新型是通过以下技术方案实现的：

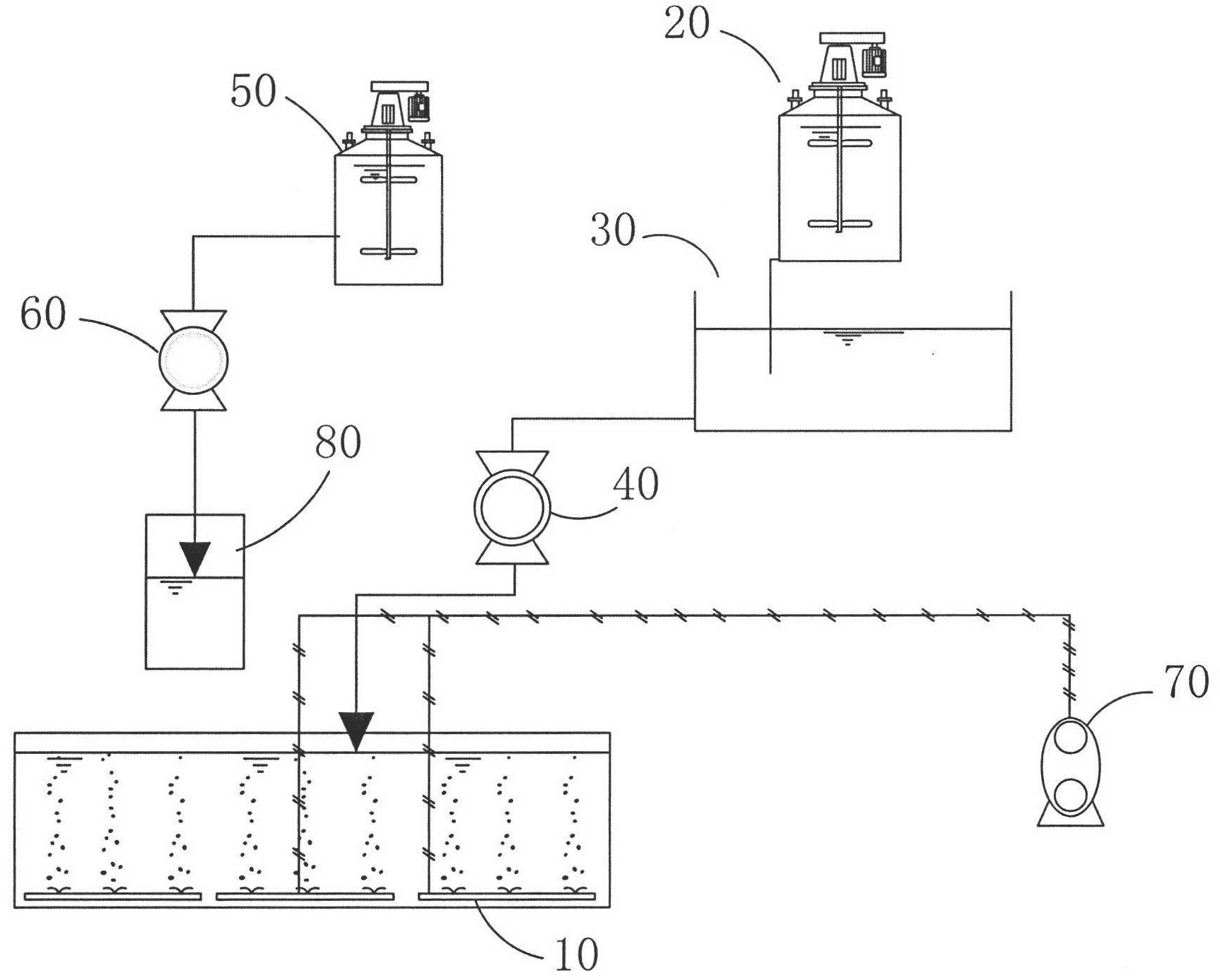

污水处理硫酸铝加药系统，它包括有硫酸铝药罐，硫酸铝药罐通 过管道连接至污水处理系统的氧化沟出水口。
还包括有PAM(聚丙烯酰胺)药罐，PAM药罐通过管道连接至与 氧化沟出水口连接的二沉池配水井。
硫酸铝药罐输出至硫酸铝储药池，硫酸铝储药池通过管道连接至 污水处理系统的氧化沟出水口，管道上连接有硫酸铝药泵。
所述PAM药罐连接二沉池配水井的管道上连接有PAM药泵。
氧化沟出水口还配设有鼓风机，鼓风机连接穿孔曝气管，穿孔曝 气管输出至氧化沟出水口。
本实用新型的有益效果在于：硫酸铝药罐通过管道连接至污水处 理系统的氧化沟出水口，在氧化沟出水口处输入硫酸铝药剂，在二沉 池配水井处加入助凝剂PAM，从而能够使磷在二沉池中与水分离，以 剩余污泥的形式除去，使出水的总磷稳定达标。
