申请日2011.06.30
公开(公告)日2012.01.25
IPC分类号C02F9/04
摘要

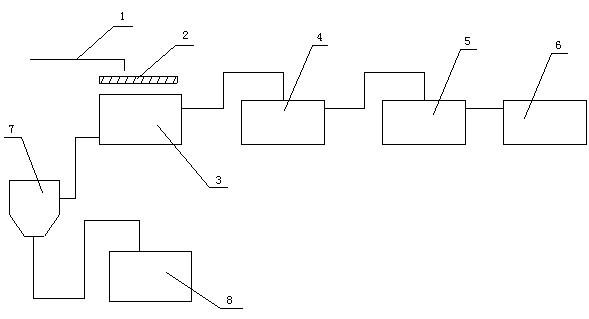

本实用新型涉及一种镍网生产中的废水处理系统，其特征在于：它包括废水管(1)和调节池(3)，所述废水管(1)的出水口位于调节池(3)的上方，所述调节池(3)的出水口与第一反应池(4)相连，该第一反应池(4)的出水口与第二反应池(5)相连，该第二反应池(5)的出水口与清水回调池(6)相连，所述调节池(3)底部通过管路与离心分离机(7)相连，所述离心分离机(7)的底部出料口与第三反应池(8)相连，离心分离机(7)顶部的出液口通过管路与第一反应池(4)相连通。这种镍网生产中的废水处理系统可以防止环境污染，并且节省利用了镍资源。
权利要求书
1.一种镍网生产中的废水处理系统，其特征在于：它包括废水管(1)和调节池(3)，所述废水管(1)的出水口位于调节池(3)的上方，所述调节池(3)的进水口和废水管(1)的出水口之间设有格栅(2)，所述调节池(3)的出水口与第一反应池(4)相连，该第一反应池(4)的出水口与第二反应池(5)相连，该第二反应池(5)的出水口与清水回调池(6)相连，所述调节池(3)底部通过管路与离心分离机(7)相连，所述离心分离机(7)的底部出料口与第三反应池(8)相连，离心分离机(7)顶部的出液口通过管路与第一反应池(4)相连通。
说明书
镍网生产中的废水处理系统
技术领域
本实用新型涉及一种镍网生产中的废水处理系统，用于将镍网生产过程中产生的含铬、镍的电镀废水进行提炼，还原出镍粉，并将废水处理到达标程度后排放。
背景技术
我国是世界上最大的纺织印染生产国，每年需要消耗大量的印花镍网，可印染镍网却存在着巨大的资源浪费现象。众所周知，在镍网生产过程中会产生两种废弃物，一种是含铬、镍的电镀废水，另一种是镍网的边角料、废料。
以往处理镍网生产过程中产生废水时采用直接排放的方式，然而含铬、镍的电镀废水中的含镍量较大，直接排放不仅污染了环境，还对镍资源造成了巨大的浪费。
发明内容
本实用新型的目的在于克服上述不足，提供一种防止环境污染，并且回收了镍资源的镍网生产中的废水处理系统。
本实用新型的目的是这样实现的：
本实用新型镍网生产中的废水处理系统，包括废水管和调节池，所述废水管的出水口位于调节池的上方，所述调节池的进水口和废水管的出水口之间设有格栅，所述调节池的出水口与第一反应池相连，该第一反应池的出水口与第二反应池相连，该第二反应池的出水口与清水回调池相连，所述调节池底部通过管路与离心分离机相连，所述离心分离机的底部出料口与第三反应池相连，离心分离机顶部的出液口通过管路与第一反应池相连通。
与现有技术相比，本实用新型的有益效果是：
这种镍网生产中的废水处理系统建立了一套电镀废水处理设施，将废水从调节池中依次通入第一反应池、第二反应池和清水回调池中进行处理后再排放，避免了环境的污染;而调节池中通过沥水而得的污泥沉淀物通入第三反应池中加入硼氢化钠、联氨等还原剂在碱性条件下进行还原反应，从而还原出镍粉，这样便节省了大量的镍资源。
